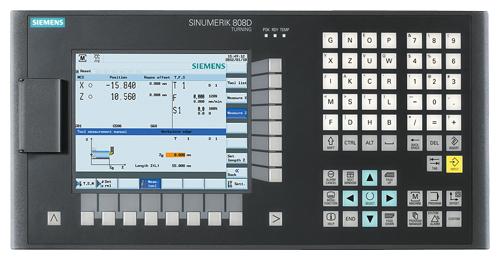

SINUMERIK 808D Токарное исполнение SINUMERIK 808D Turning PPU 141.1 горизонтальный вариант
SINUMERIK 808 D Turning является однопанельной ЧПУ, специально разработанной для использования в современных стандартных токарных станках.
Особенности
SINUMERIK 808D Токарное исполнение - Компактная, прочная и удобная в уходе панель управления ЧПУ со специализированной системой программного обеспечения для токарной технологии
- Удобное крепление без сверления отверстий в пульте
- Минимум усилий при вводе в эксплуатацию благодаря plug and play технологии соединения через USB интерфейс
- Максимальная производительность и точность благодаря возможности самых современных УЧПУ
- SINUMERIK startGUIDE 808 D: изучение, исследование и простота самых современных методов УЧПУ одним нажатием кнопки
- SINUMERIK Operate BASIC: максимум удобства для оператора, аналогично SINUMERIK 828 D и SINUMERIK 840 D sl
- SINUMERIK programGUIDE BASIC: широкий спектр технологических циклов для токарной обработки и сверления с графикой входных экранов
- Manual Machine plus: легкая полуавтоматическая обработка с управлением от маховиков на токарных станках
- Легкая передача данных через USB-stick
Функции
SINUMERIK 808D Токарное исполнение - Защита IP65 для передней панели УЧПУ и машинной панели оператора
- Интегрированная в УЧПу клавиатура с механическими клавишами
- Раскладка Английская или упрощенная китайская
- 7.5” цветной LCD дисплей
- USB интерфейс пользователя на передней панели оператора
- Импульс/направление интерфейс для приводов подач
- Аналоговый ± 10 V интерфейс для привода шпинделя
- Хранение данных с батареей (> 3 лет)
- Конфигурация УЧПУ для токарной технологии
- 1 машинный канал/группа
- До 4 осей/шпинделей
- Графически поддерживаемое программирование SINUMERIK CNC и стандартные ISO-коды с поддержкой циклов
- Графическая симуляция обработки
- Встроенный рассчет контура
- Встроенный PLC основаный на SIMATIC S7-200 командах с програмированием ladder logic
- Встроенная/распределенная концепция PLC входов/выходов с 72 цифровыми входами и 48 цифровыми выходами
- Опции УЧПУ по лицензии
- Конфигурируемые экраны пользователя
- Встроенный планировщик обслуживания для задач оборудования
- Неисправности будут устранены в течение 24 месяцев после второго Ввода в эксплуатацию/регистрации для всех компонентов системы в соответствии с описанием контракта службы ремонта.
Интеграция
SINUMERIK 808D Токарное исполнение Следующие компоненты могут быть подсоединены к SINUMERIK 808D Turning:
- До 2 электронных маховиков
- До 72 цифровых PLC входов и 48 цифровых PLC выходов
- 1 TTL прямой датчик шпинделя
- Панель оператора SINUMERIK 808D MCP через USB интерфейс
- Приводная система SINAMICS V60 для приводов подач
- SINAMICS G120 приводная система или другая для привода шпинделя через ± 10 В аналоговый выход
- PC через RS232C интерфейс

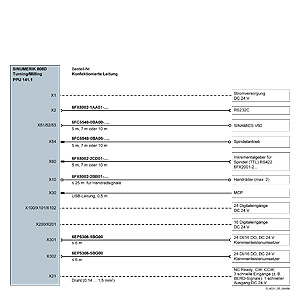

Озор соединений для SINUMERIK 808D Turning/SINUMERIK 808D Milling PPU 141.1
 | Штекер |
 | Разъём |
 | Распределенные контакты |
 | Кабель не включен в состав поставки. Заказчик должен заказать отдельно. |
Технические данные
SINUMERIK 808D Токарное исполнение | Наименование изделия | SINUMERIK 808D TurningPPU 141.1 горизонтальное исполнение |
|
| 6FC5370-1AT00-0.A0 |
| Входное напряжение | 24 В DC + 20 %/- 15 % |
| Потребление мощности, макс. | 50 Вт |
| Время буферизации | 3 мсек (20 мек с SITOP smart) |
| Степень защиты по EN 60529 (IEC 60529) |
|
| IP65 |
| IP20 |
| Относительная влажность |
|
| 5 … 95 % при 25 °C |
| 5 … 95 % при 25 °C |
| 5 … 90 % при 25 °C (без конденсата) |
| Температура окружающей среды |
|
| -20 … +60 °C |
| -20 … +60 °C |
|
|
| 0 ... 45 °C |
| 0 ... 50 °C |
| Размеры |
|
| 420 мм |
| 200 мм |
| 104 мм |
| Panel cutout |
|
| 406 мм |
| 186 мм |
| +1 мм |
| Вес, прибл. | 3.06 кг |
| Разрешения, согласно с | CE |
Опции
SINUMERIK 808D Токарное исполнение | Описание | Заказной номер |
|---|---|
| Дополнительная ось NC | 6FC5800-0AC20-0YB0 |
| Manual Machine plus (MM+) | 6FC5800-0AP07-0YB0 |

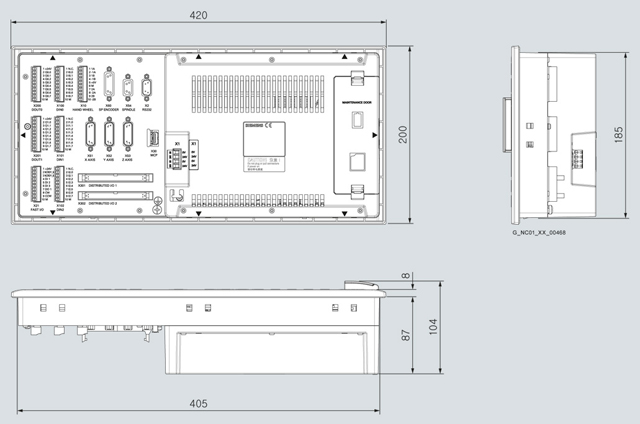

Чертеж
SINUMERIK 808D Токарное исполнение
SINUMERIK 808D Turning/Milling PPU 141.1 горизонтальное исполнение
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5370-1AT00-0AA0 | 712 | SINUMERIK 808D ТОКАРНЫЙ PPU 141.1 ГОРИЗОНТАЛЬНЫЙ С АКТУАЛЬНОЙ ВЕРСИЕЙ ПО АНГЛИЙСКИЙ ЯЗЫК | 1964.52 |
| 6FC5800-0AK70-0YB0 | 712 | SINUMERIK 808D ADDITIONAL 1 AXIS/SPINDLE SOFTWARE OPTION DELIVERY OF A LICENSE ON PAPER | 392.90 |
| 6FC5811-0CY00-0YA8 | 712 | SINUMERIK 808D T/M TOOLBOX; ЭКСПОРТНАЯ ВЕРСИЯ ПО АКТУАЛЬНАЯ НА DVD | 130.97 |
