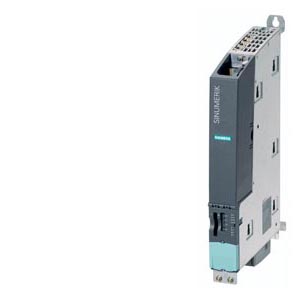

SINUMERIK 840D sl - NCU 720.2 PN/NCU 730.2 PN NCU 720.2 PN
NCU 720.2 PN представляет собой среднюю расширительную ступень в серии SINUMERIK 840D sl с более мощным PLC, чем в NCU 720.2. NCU 720.2 PN имеет встроенные интерфейсы PROFINET с PROFINET IO и PROFINET CBA.
Доступно до 31 оси в макс. 10 каналах обработки при выполнении в макс. 10 группах режимов. Поддерживается до 12 осей/шпинделей на канал. Возможна интерполяция для макс. 12 осей с системным ПО NCU (возможность многоосевой интерполяции).
Стандартный объем пользовательской памяти CNC равен 3 Мб и может быть по желанию расширен до 15 Мб.
NCU 730.2 PN
NCU 730.2 PN является новым ведущим компонентом SINUMERIK 840D sl и благодаря более мощному PLC, чем в NCU 730.1, имеет самую расширенную конфигурацию в серии SINUMERIK 840D sl. NCU 730.2 PN является первым NCU со встроенными интерфейсами PROFINET с PROFINET IO и PROFINET CBA.
Доступно до 31 оси в макс. 10 каналах обработки при выполнении в макс. 10 группах режимов. Поддерживается до 12 осей/шпинделей на канал. Возможна интерполяция для макс. 12 осей с системным ПО NCU (возможность многоосевой интерполяции).
Стандартный объем пользовательской памяти CNC равен 3 Мб и может быть по желанию расширен до 15 Мб.
Интеграция
SINUMERIK 840D sl - NCU 720.2 PN/NCU 730.2 PN К SINUMERIK 840D sl можно подключить следующие компоненты:
- Панель оператора SINUMERIK с TCU, PCU 50.3, станочный пульт, кнопочная панель
- Панель SIMATIC CE
- Ручные пульты SINUMERIK
- Распределенный ввод/вывод PLC через подключение PROFIBUS DP или PROFINET IO
- Приводная система SINAMICS S120
- Двигатели ходового и основного шпинделей
Технические данные
SINUMERIK 840D sl - NCU 720.2 PN/NCU 730.2 PN | Заказной номер | 6FC5372-0AA01-0AA1 | 6FC5373-0AA01-0AA1 |
|---|---|---|
| Название продукта | SINUMERIK 840D sl; NCU 720.2 PN с PLC 319-3PN/DP | SINUMERIK 840D sl; NCU 730,2 PN с PLC 319-3PN/DP |
| RAM | 512 Мб DDR2-SDRAM; 1 Мб SRAM | |
| SIMATIC S7 - integrated | PLC 319-3PN/DP | |
| Напряжение на входе | 24 В постоянного тока | |
| Степень защиты согласно стандарту DIN EN 60529 (IEC 60529) | IP20 | |
| Уровень влажности в соответствии с DIN EN 60721-3-3 | Класс 3K5. Мин. температура воздуха 0 °C (32 °F). Конденсация и образование наледи не допускается. | |
| Относительная влажность |
| |
| 10 ... 95 % | |
| 10 ... 95 % | |
| ≤ 85 % в течение макс. 2 месяцев | |
| Температура окружающей среды |
| |
| -25 ... +55 °C (-13 ... +131 °F) | |
| -40 ... +70 °C (-40 ... +158 °F) | |
| 0 ... 55 °C (32 ... 131 °F) | |
| Размеры |
| |
| 50 мм (1.97 дюйма) | |
| 418 мм (16.46 дюйма) | |
| 272 мм (10.71 дюйма) | |
| Вес, прибл. | 3.8 кг (8.38 фунта) | |
