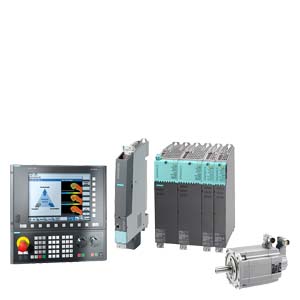

SINUMERIK 840D sl Type 1B SINUMERIK 840D sl предлагает благодаря модульности, открытости и убедительной унифицированной структуре значительные возможности при управлении, программировании и визуализации. SINUMERIK 840D sl представляет собой системную платформу с основополагающими функциями практически для всех технологий.
В комбинации с линейкой приводов SINAMICS S120 и расширением на систему автоматизации SIMATIC S7-300, the SINUMERIK 840D sl образует цифровую комплексную систему, подходящую прежде всего для сложных задач обработки и характеризующуюся высокой динамикой и точностью.
SINUMERIK 840D SL характеризуются:
- Высокая степень гибкости
- Отличная динамика и точность
- Оптимальная интеграция в сеть
Особенности
SINUMERIK 840D sl Type 1B - Наивысший масштаб эффективности и гибкости для сложных многоосевых установок благодаря масштабируемости аппаратного и программного обеспечения
- Благодаря открытости в HMI, ЧПУ и PLC пользователь может внедрять свои собственные ноу-хау для получения желаемого индивидуального решения управления
- Сертифицированные функции безопасности SINUMERIK Safety Integrated, с помощью которых просто, рентабельно и приближенно к практике реализуется высокоэффективная защита людей и механизмов
- Широкий ассортимент продуктов для интеграции станков в связи, инженерные и производственне процессы: SINUMERIK Integrate
Область применения
SINUMERIK 840D sl Type 1B The SINUMERIK 840D sl используется по всему миру в технологиях:
- Токарная обработка
- Сверление
- Фрезерование
- Шлифование
- Лазерная обработка
- Вырубка
- Штамповка
- Изготовление инструмента и форм
- Приложения High-Speed-Cutting
- Обработка дерева и стекла
- Манипуляторы
- Автоматические линии
- Агрегатные станки
- Крупносерийное производство
- Jobshop производство
Для использования в странах, для которых необходимо разрешение на вывоз, предлагается SINUMERIK 840D sl в экспортной версии.
Дизайн
SINUMERIK 840D sl Type 1B SINUMERIK 840D sl объединяет на одном модуле NCU задачи ЧПУ, PLC и коммуникации. Программное обеспечение, необходимое для эксплуатации, программирования и визуализации, уже интегрировано в программное обеспечение NCU, поэтому оно выполняется на высокопроизводительном мультипроцессорном модуле NCU. Для повышения рабочих характеристик можно использовать промышленный компьютер SINUMERIK PCU 50.5.
На одном NCU/PCU можно использовать до 4 распределенных панелей оператора. Панель оператора может быть установлена как «тонкий клиент» на расстоянии до 100 м (328 футов).
Высокопроизводительный мультипроцессорный модуль NCU может быть установлен слева от сетевого модуля SINAMICS S120. При необходимости NCU может быть установлен отдельно на расстоянии до 100 м (328 футов). Для подключения используются кабели MOTION-CONNECT DRIVE-CLiQ от Siemens.
SINUMERIK 840D SL предлагает интегрированную функцию PROFINET и поддерживает PROFINET CBA и PROFINET IO.
Согласованная модульная система
SINUMERIK 840D SL CNC имеет модульную конструкцию, предлагает исключительную гибкость и открытость для любого приложения. Полностью в соответствии с девизом «смешивать и сочетать", компоненты могут быть идеально подобраны друг к другу - индивидуальный подход именно к требованиям производителей оборудования и последующей операционной среде на машине.
Функции
SINUMERIK 840D sl Type 1B Возможность расширения аппаратного и программного обеспечения – как в ЧПУ, так и в области управления – обеспечивает исключительные условия для использования SINUMERIK 840D sl во многих областях. Начиная с простых задач позиционирования и заканчивая сложными многоосевыми системами. Мы предлагаем разные типы NCU для Ваших задач обработки.
C SINUMERIK 840D sl c NCU 710.3 PN доступно максимум 8 осей. На NCU 720.3 PN/NCU и 730.3 PN количество осей и/или производительность СЧПУ может быть увеличена до 31 оси с помощью CBE30-2 Link Module.
С помощью пакета "фрезерной" обработки можно просто и удобно решить такие задачи обработки, как фрезерование поверхностей произвольной формы, достичь идеального качества поверхности, точности, качества и скорости:
- Мощная аппаратная часть и высокопроизводительные функции ЧПУ
- Простая эксплуатация
- Уникальная производительная цепь CAD/CAM/CNC
- Технологическая экспертиза во всех секторах
Использование NCU 720,3 PN или NCU 730,3 PN рекомендуется там, где отличные динамические характеристики и точность необходимы для изготовления пресс-форм или в секторе High-Speed-Cutting (HSC).
Функциональность PROFINET
PROFINET является ведущим стандартом промышленного Ethernet. PROFINET базируется на проверенных стандартах в области ИТ и полностью поддерживает TCP / IP - передача данных в масштабах всей компании на всех уровнях. Он также предлагает встроенную комплексную диагностику и отказоустойчивый режим работы с целью обеспечения максимальной доступности посадки, модульные концепции машины обеспечивают исключительную гибкость, а также очень быстрые скорости передачи данных и беспроводных приложений LAN для значительного повышения производительности.
PROFINET IO представляет концепцию коммуникации для реализации модульных, распределительных приложений. PROFINET IO базируется на основе промышленного Ethernet и позволяет распределелительным полям ввода / вывода подключаться к NCU. 128 устройств PROFINET IO могут работать в качестве контроллеров ввода/вывода.
Интегрированная функция PROFINET CBA (Component Based Automation) для связи машина-машина позволяет пользователям технологически модуляризировать машины и системы для каждого конкретного случая и пользоваться соответственно: Системы легче стандартизировать и проще использовать повторно или продлить. Ответы на запросы клиентов происходят быстрее, более гибко, запуск упрощается и ускоряется, доступно предварительное тестирование уровней компонентов.
Благодаря открытости в HMI, ЧПУ и PLC пользователи могут использовать свое собственное ноу-хау для получения индивидуального решения в области управления. Открытость SINUMERIK 840D sl простирается до ядра ЧПУ . Такая открытая архитектура и высокая эффективность системы SINUMERIK 840D sl означает, что функции ЧПУ могут быть гибко, быстро и экономично адаптированы к разнообразной кинематике станка. Дополнительные функции, специфичные для технологии, могут быть загружены позже в виде циклов компиляции.
Встроенные сертифицированные функции безопасности
SINUMERIK 840D sl включает в себя сертифицированные функции SINUMERIKSafetyIntegrated, с помощью которых простым, экономичным и практичным образом обеспечивается высокая защита персонала и станков. Функции безопасности соответствуют требованиям категории 3, а также уровню производительности PL d в соответствии с DIN EN ISO 13849-1 и Safety Integrity Level SIL 2 в соответствии с DIN EN 61508. В результате, высоко эффективная защита персонала и оборудования могут быть реализованы просто, экономично и практически.
Интеграция
SINUMERIK 840D sl Type 1B Следующие компоненты могут быть подсоединены к SINUMERIK 840D sl:
- панель оператора SINUMERIK с PCU и станочные пульты
- SIMATIC CE панель
- SINUMERIK ручной пульт
- распределенный PLC вх/вых через PROFIBUS DP или PROFINET IO
- SINUMERIK вх/вых модуль PP 72/48D PN
- SINUMERIK Аналоговый интерфейс привода для 4 осей ADI 4
- SINAMICS S120/SINAMICS S120 Комбинированная система привода
- SIMOTICS питание и главный моторный шпиндель
- Датчик системы(Рекомендуется использование высокоточных датчиков таких как Renishaw Rengage)

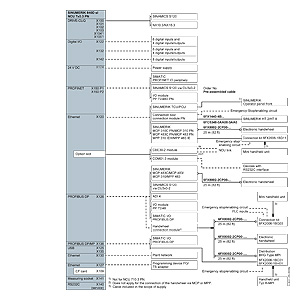

Обзор соединений для SINUMERIK 840D sl Type 1B
Более подробную информацию о кабелях можно найти в разделе систем подключения MOTION-CONNECT.
Технические данные
SINUMERIK 840D sl Type 1B | Наименование продукта | SINUMERIK 840D sl; NCU 710.3 PN c PLC 317-3 PN/DP | SINUMERIK 840D sl; NCU 720.3 PN c PLC 317-3 PN/DP | SINUMERIK 840D sl; NCU 730.3 PN c PLC 317-3 PN/DP |
|---|---|---|---|
|
| 6FC5371-0AA30-0AA1 | 6FC5372-0AA30-0AA1 | 6FC5373-0AA30-0AA1 |
| Оперативная память | 1 GB DRAM; 1 MB NVSRAM | 1 GB DRAM; 1 MB NVSRAM | 1 GB DRAM; 1 MB NVSRAM |
| SIMATIC S7 – интегрированный | PLC 317-3 PN/DP | PLC 317-3 PN/DP | PLC 317-3 PN/DP |
| Входное напряжение | 24 В DC | 24 В DC | 24 В DC |
| Класс защиты по DIN EN 60529 (IEC 60529) | IP20 | IP20 | IP20 |
| Уровень влажности в соответствии с DIN EN 60721-3-3 | Класс 3K3 конденсация и льдообразование недопустимы. Низкая температура воздуха 0°C (+32°F) | Класс 3K3 конденсация и льдообразование недопустимы. Низкая температура воздуха 0°C (+32°F) | Класс 3K3 конденсация и льдообразование недопустимы. Низкая температура воздуха 0°C (+32°F) |
| Относительная влажность воздуха |
|
|
|
| 10 ... 95 % | 10 ... 95 % | 10 ... 95 % |
| 10 ... 95 % | 10 ... 95 % | 10 ... 95 % |
| ≤ 85 % макс. на 2 месяца | ≤ 85 % макс. на 2 месяца | ≤ 85 % макс. на 2 месяца |
| Температура окружающей среды |
|
|
|
| ‑25 ... +55 °C (‑13 ... +131 °F) | ‑25 ... +55 °C (‑13 ... +131 °F) | ‑25 ... +55 °C (‑13 ... +131 °F) |
| ‑40 ... +70 °C (‑40 ... +158 °F) | ‑40 ... +70 °C (‑40 ... +158 °F) | ‑40 ... +70 °C (‑40 ... +158 °F) |
| 0 ... 55 °C (32 ... 131 °F) | 0 ... 55 °C (32 ... 131 °F) | 0 ... 55 °C (32 ... 131 °F) |
| Размеры |
|
|
|
| 50 мм (1.97 дюймов) | 50 мм (1.97 дюймов) | 50 мм (1.97 дюймов) |
| 418 мм (16.46 дюймов) | 418 мм (16.46 дюймов) | 418 мм (16.46 дюймов) |
| 272 мм (10.7 дюймов) | 272 мм (10.7 дюймов) | 272 мм (10.7 дюймов) |
| Вес, прибл. | 3.8 кг (8.38 фунтов) | 3.8 кг (8.38 фунтов) | 4.4 кг (9.7 фунтов) |
| Одобрено, в соответствии | CE, cULus | CE, cULus | CE, cULus |
