Новая система управления SINUMERIK 840Dslобеспечивает модульность, открытость, гибкость и однородную структуру для эксплуатации, программирования и визуализации. Это системная платформа сфункциями, подходящими практически для любых технологий.

Встроенная в приводную системуSINAMICSS120 идополненная системой автоматизации SIMATICS7-300 СЧПУSINUMERIK 840Dslобразует новую полностью цифровую систему, которая лучше всего подходит к использованию в среднем и высшем диапазоне рабочих характеристик. SINUMERIK 840Dslотличается гибкостью, максимальной динамикой, точностью и оптимальной интеграцией в сети.

С SINUMERIK 840D sl доступны сертифицированные функции безопасности SINUMERIKSafetyIntegrated. Постоянная и очень эффективная защита персонала и станков достигается простым, экономичным и практичным способом.

Особенности

• SINUMERIK 840Dsl– это цифровая система ЧПУ для средних и сложных задач.
• Максимальные рабочие характеристики и гибкость, особенно для сложных многоосевых систем
• Одинаковая открытость, начиная с эксплуатации и заканчивая ядром ЧПУ.
• Интегральные сертифицированные функции безопасности для человека и станка: SINUMERIKSafetyIntegrated
• Проверенное операционное и программирующее ПО, такое как ShopMillилиShopTurnи продуктыMotionControlInformationSystem (MCIS) для производства

Область применения

SINUMERIK 840Dslможет использоваться по всему миру для токарной, фрезерной обработки, сверления, шлифования, лазерной обработки, вырубки, штамповке, в производстве инструментов и форм, для задач высокоскоростного резания, для обработки дерева и стекла, дляпогрузочно-разгрузочных работ, наавтоматических линиях иделительно-поворотных станках, в массовом  и единичном производстве.

SINUMERIK 840DEslсуществует в экспортном варианте для использования в странах, на вывоз в которые необходимо разрешение.

Дизайн

SINUMERIK 840D slобъединяет ЧПУ, HMI, PLC, задачи регулирования по замкнутому циклу и коммуникации в одном SINUMERIK NCU (NCU 710.1/NCU 720.1/NCU 730.1).

Программное обеспечение, необходимое для эксплуатации, программирования и визуализации, уже интегрировано в программное обеспечение NCU, поэтому оно выполняется на высокопроизводительном мультипроцессорном модуле NCU. Для повышениярабочих характеристик можно использовать промышленный компьютер SINUMERIKPCU 50.3.

На одномNCU/PCUможно использовать до 4 распределенных панелей оператора. Панель оператора может быть установлена как «тонкий клиент» на расстоянии до 100 м (328 футов).

Высокопроизводительный мультипроцессорный модуль NCUможет быть установлен слева от сетевого модуля SINAMICSS120. При необходимости NCUможет быть установлен отдельно на расстоянии до 100 м (328 футов). Для подключения используются кабели MOTION-CONNECTDRIVE-CLiQот Siemens.

Функции

Производительность и гибкость

Возможность расширения аппаратного и программного обеспечения – как в ЧПУ, так и в области управления – обеспечивает исключительные условия для использования SINUMERIK 840Dslво многих областях. Начиная с простых задач позиционирования и заканчивая сложными многоосевыми системами. Мы предлагаем разные типы NCUдля Ваших задач обработки.

С SINUMERIK 840D sl с NCU 710.1 доступно макс. 6 осей. На NCU 720.1 и NCU 730.1 количество осей и/или производительность СЧПУ может быть увеличена до 31 оси.

С помощью пакета "фрезерной" обработки можно просто и удобно решить такие задачи обработки, как фрезерование поверхностей произвольной формы. Включены следующие функции: 5-осевая трансформация с ориентацией инструмента, 5-осевая компенсация длины инструмента, ориентированный отвод инструмента, функция RTCP, ориентированная на инструмент, карданная фрезерная головка/нутационная головка, многоосевая интерполяция, интерполяция сплайнами и компенсация радиуса инструмента 3D.

NCU 730.1 рекомендуется использовать для максимальной динамики и точности в производстве форм или в области высокоскоростного резания.

Благодаря открытости HMI, ЧПУ и PLC пользователи могут применять свои специфичные профессиональные знания, например, они могут получить именно то индивидуальное решение в области управления, которое им необходимо. SINUMERIK 840Dsl обеспечивает открытость вплоть до ядра ЧПУ. Такая открытая архитектура и высокие вычислительные возможности системы SINUMERIK 840Dsl означают, что функции СЧПУ могут быть гибко, быстро и недорого адаптированы к любой инновационной кинематике станков. Дополнительные функции, специфичные для конкретной технологии, могут быть позже загружены в качестве циклов компиляции.

СSINUMERIK 840D sl доступны интегрированные, сертифицированные функции безопасности SINUMERIK SafetyIntegrated. Постоянная и очень эффективная защита персонала и станков достигается простым, экономичным и практичным способом.

ShopMill или ShopTurn для настоящих продуктов ЧПУ и MCIS для работы в цехе, таких как управление программами ЧПУ на производстве.

Интеграция

К SINUMERIK 840Dsl могут быть подключены следующие компоненты:

• Панель оператора SINUMERIK с TCU, PCU 50.3, станочный пульт и кнопочная панель
• Панель SIMATIC CE
• Ручные пульты SINUMERIK
• Периферию PLC через PROFIBUS DP
• Приводную  систему SINAMICSS120
• Двигатели подачи и главного шпинделя

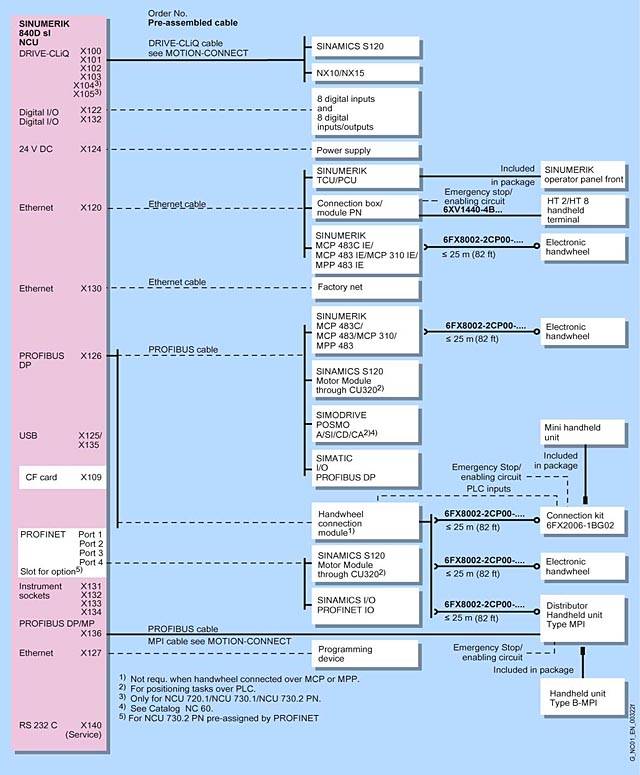

Обзор подключения дляSINUMERIK 840Dsl

Необходимо учитывать максимально допустимые длины кабелей (например, ≤ 25 м/82 фута). При использовании большей длины могут возникнуть неисправности.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные (бумага)
