Интеграция

Следующие компоненты могут быть подключены к SINUMERIK 840Di с платой MCI2 и Windows XPProEmbSys:

  • Панелиоператора SINUMERIK
  • SIMATIC OP7/OP17
  • Станочныйпульт SINUMERIK
  • Кнопочнаяпанель SINUMERIK
  • Ручной минипульт управления SINUMERIK
  • Пульт управления SINUMERIK тип B-MPI
  • Ручной терминал SINUMERIKHT 6 (скоро поступит в продажу)
  • Программатор
  • Модуль ввода/вывода PP 72/48
  • SIMATIC DP ET 200
  • 2 маховика, 2 щупа и 4 цифровых входа/выхода ЧПУ, каждый через дополнительное гнездо платы MCI (опция) и распределитель кабелей
  • Системыпреобразования
    • SIMODRIVE 611 universal HR
      сопциональнойфункцией Motion Control и PROFIBUS DP
    • SIMODRIVE POSMO CD/CA
    • SIMODRIVE POSMO SI
    • SIMODRIVE POSMO A
    • Аналоговые приводы через опциональный аналоговый интерфейс привода для 4 осей (ADI 4) для модернизации
  • Порты ПК (смотри SINUMERIKPCU 50)

Система SINUMERIK 840DiE доступна для экспорта в страны, для которых необходимо экспортное разрешение.





Системное программное обеспечение SINUMERIK 840Di

SINUMERIK 840Di поставляется с разными версиями системного программного обеспечения:

  • Системное программное обеспечение Basic макс. для 6 осей
  • Системное программное обеспечение Universal макс. для 10 осей
  • Системное программное обеспечение Plus макс. для 18 осей

Системное программное обеспечение Plus работает на PCU с частотой 1.2 ГГц или выше.

Функции "Усовершенствованной обработки 1" и " Усовершенствованной обработки 2" обеспечивают установку небольших тактов интерполяции (смотри "Глоссарий").

Системное программное обеспечение SINUMERIK 840Di включает в себя:

  • 840Di start-up
  • PLC Toolbox для SINUMERIK 840Di
  • SIMODRIVE 611 universal Toolbox (SimoCom U, встроенныепрограммыприводадля SIMODRIVE 611 universal HR и POSMO)
  • SinuCom NC
  • Программу проектирования PROFIBUS (менеджер объектов для SINUMERIK 840Di: DriveOM и SlaveOM)
  • Файл GSD для модуля ввода/вывода PP 72/48
  • Примеры использования PLC для SIMODRIVE 611 universal HR и SIMATIC ET 200

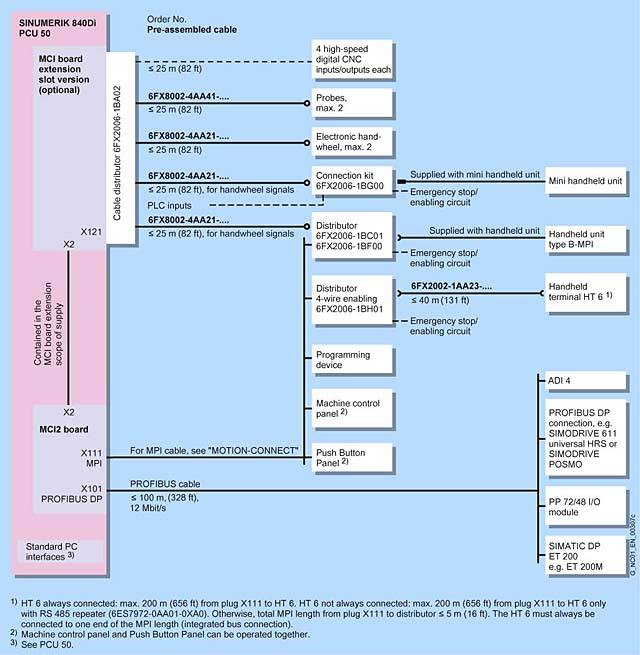

Обзор подключения SINUMERIK 840Di с платой MCI2

Обратите внимание на максимально допустимую длину кабелей (например, ≤ 25 м/82 фута). Использование более длинных кабелей может привести к выходу из строя.



Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.



Технические данные

SINUMERIK 840Di (PCU 50 с платой MCI2)

Входное напряжение

DC 24 В

Потребляемая мощность, макс.

130 Вт

Перемычка исчезновения питания сети

20 мс

Степень защиты по EN 60529 (IEC 60529)

IP20

Предельные значения относительной влажности согласно IEC 68-2-3, IEC 68-2-30, IEC 68-2-56

Изменения температуры макс. 10 K/ч. Конденсация исключается.
  • Хранение и транспортировка

5 … 95% при +25 °C (77 °F)
  • Эксплуатация

5 … 80% при +25 °C (77 °F)

Класс влагостойкости в соответствие с EN 60721-3-3

Класс 3K5 Конденсация и образование льда исключены. Минимальная температура воздуха 0 °C (+32 °F).

Допустимая окружающая температура


  • Хранение и транспортировка

-20 … +60 °C (-4 … +140 °F)
  • Эксплуатация


  • Макс. 9 W для расширений 1)

+5 … +55 °C (41 … 131 °F)
  • Макс. 14 W для расширений 1)

+5 … +50 °C (41 … 122 °F)
  • Макс. 24 W для расширений 1)

+5 … +45 °C (41 … 113 °F)

Вес, прибл.

6.2 кг (13.67 фунтов)

Размеры (Ш x В x Г)

297 мм x 267 мм x 81.7 мм (11.69 дюйм x 10.51 дюйм x 3.22 дюйм)

1) Плата MCI2 уже вмонтирована, в дополнении, например, дисковод или платы расширения, такие как MCIboardextension.

Технические данные (бумага)

Order no.

6FC5 220-0AA21-2AA0

6FC5 220-0AA22-2AA0

Product name

SINUMERIK 840Di PCU 50 with MCI2 board



Processor




  • Clock frequency

566 MHz

1.2 GHz

Input voltage

24 V DC



Power consumption, max.

130 W



Power loss ride-through time

20 ms



Degree of protection to EN 60529 (IEC 60529)

IP 20



Humidity rating in accordance with EN 60721-3-3

Class 3K5 condensation and icing excluded. Low air temperature 0 °C (+32 °F).

Relative atmospheric humidity




  • Storage

5 ... 95% at +25 °C (+77 °F)


  • Transport

5 ... 95% at +25 °C (+77 °F)


  • Operation

10 ... 80% at +25 °C (+77 °F)



Ambient temperature




  • Storage

-20 ... +60°C (140°F)


  • Transport

-20 ... +60 °C (+32 ... +131 °F)


  • Operation




    • At 9 W electronic power for expansion boards1)

5 ... +55 °C (+32 ... +131 °F)


    • At 14 W electronic power for expansion boards1)

5 ... 50 °C (+32 ... +131 °F)


    • At 24 W electronic power for expansion boards1)

5 ... 45 °C (+32 ... +131 °F)



Weight, approx.

6.2 kg (13 lb 11 oz)



Dimensions




  • Width

297 mm (11.69 in)


  • Height

267 mm (10.51 in)


  • Depth

81.7 mm (3.21 in)



1)  MCI2 board already inserted, additional floppy disk drive or expansion cards, for example, such as an MCI board extension.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6FC5220-0AA21-2AA0SINUMERIK 840DI/DIE (HW) PCU 50: 566МГЦ/256МБТ DC 24В; ВКЛЮЧАЯ MCI2-BOARD WINDOWS XP PROFESSIONAL (WINXP PRO EMBSYS)5.9по запросу (D)1
6FC5220-0AA22-2AA0SINUMERIK 840DI/DIE (HW) PCU 50: 1,2 ГГЦ/256МБТ DC 24В; ВКЛЮЧАЯ MCI2-BOARD WINDOWS XP PROFESSIONAL ДЛЯ EMBEDDED SYSTEMS (WINXP PRO EMBSYS)5.7по запросу (D)1
6FC5258-0BX10-0AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (СТАНДАРТ) НА ЖЕСТКОМ ДИСКЕ АКТУАЛЬНАЯ ВЕРСИЯ ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-0BX10-0AG1SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (СТАНДАРТ) ПРОСТАЯ ЛИЦЕНЗИЯ БЕЗ НОСИТЕЛЯ ДАННЫХ0.014 - 6 недель (B)1
6FC5258-0BX10-0AG2SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (СТАНДАРТ) СЛУЖБА ОБНОВЛЕНИЯ ПО0.14 - 6 недель (B)1
6FC5258-0BX20-0AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (СТАНДАРТ) НА ЖЕСТКОМ ДИСКЕ АКТУАЛЬНАЯ ВЕРСИЯ ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-0BX20-0AG1SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (СТАНДАРТ) ПРОСТАЯ ЛИЦЕНЗИЯ БЕЗ НОСИТЕЛЯ ДАННЫХ0.014 - 6 недель (B)1
6FC5258-0BX20-0AG2SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (СТАНДАРТ) СЛУЖБА ОБНОВЛЕНИЯ ПО0.014 - 6 недель (B)1
6FC5258-0BX30-0AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (СТАНДАРТ) НА ЖЕСТКОМ ДИСКЕ АКТУАЛЬНАЯ ВЕРСИЯ ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-0BX30-0AG1SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (СТАНДАРТ) ПРОСТАЯ ЛИЦЕНЗИЯ БЕЗ НОСИТЕЛЯ ДАННЫХ0.014 - 6 недель (B)1
6FC5258-0BX30-0AG2SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (СТАНДАРТ) СЛУЖБА ОБНОВЛЕНИЯ ПО0.014 - 6 недель (B)1
6FC5258-0BY10-0AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (ЭКСПОРТ) НА ЖЕСТКОМ ДИСКЕ АКТУАЛЬНАЯ ВЕРСИЯ ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-0BY10-0AG1SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (ЭКСПОРТ) ПРОСТАЯ ЛИЦЕНЗИЯ БЕЗ НОСИТЕЛЯ ДАННЫХ0.014 - 6 недель (B)1
6FC5258-0BY10-0AG2SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (ЭКСПОРТ) СЛУЖБА ОБНОВЛЕНИЯ ПО0.014 - 6 недель (B)1
6FC5258-0BY20-0AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (ЭКСПОРТ) НА ЖЕСТКОМ ДИСКЕ АКТУАЛЬНАЯ ВЕРСИЯ ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-0BY20-0AG1SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (ЭКСПОРТ) ПРОСТАЯ ЛИЦЕНЗИЯ БЕЗ НОСИТЕЛЯ ДАННЫХ0.014 - 6 недель (B)1
6FC5258-0BY20-0AG2SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (ЭКСПОРТ) СЛУЖБА ОБНОВЛЕНИЯ ПО0.014 - 6 недель (B)1
6FC5258-0BY30-0AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (ЭКСПОРТ) НА ЖЕСТКОМ ДИСКЕ АКТУАЛЬНАЯ ВЕРСИЯ ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-0BY30-0AG1SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (ЭКСПОРТ) ПРОСТАЯ ЛИЦЕНЗИЯ БЕЗ НОСИТЕЛЯ ДАННЫХ0.014 - 6 недель (B)1
6FC5258-0BY30-0AG2SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (ЭКСПОРТ) СЛУЖБА ОБНОВЛЕНИЯ ПО0.014 - 6 недель (B)1
6FC5258-3BX10-2AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (СТАНДАРТ) AНА ЖЕСТКОМ ДИСКЕ ВЕРСИЯ 3.2 ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-3BX10-2AG8SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (СТАНДАРТ) НА CD-ROM БЕЗ ЛИЦЕНЗИИ ВЕРСИЯ 3.20.14 - 6 недель (B)1
6FC5258-3BX20-2AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (СТАНДАРТ) НА ЖЕСТКОМ ДИСКЕ ВЕРСИЯ 3.2 ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-3BX20-2AG8SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (СТАНДАРТ) НА CD-ROM БЕЗ ЛИЦЕНЗИИ ВЕРСИЯ 3.20.14 - 6 недель (B)1
6FC5258-3BX30-2AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (СТАНДАРТ) НА ЖЕСТКОМ ДИСКЕ ВЕРСИЯ 3.2 ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-3BX30-2AG8SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (СТАНДАРТ) НА CD-ROM БЕЗ ЛИЦЕНЗИИ ВЕРСИЯ 3.20.14 - 6 недель (B)1
6FC5258-3BY10-2AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (ЭКСПОРТ) НА ЖЕСТКОМ ДИСКЕ ВЕРСИЯ 3.2 ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-3BY10-2AG8SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО BASIC (ЭКСПОРТ) НА CD-ROM БЕЗ ЛИЦЕНЗИИ ВЕРСИЯ 3.20.14 - 6 недель (B)1
6FC5258-3BY20-2AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVERSAL (ЭКСПОРТ) НА ЖЕСТКОМ ДИСКЕ ВЕРСИЯ 3.2 ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-3BY20-2AG8SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО UNIVESAL (ЭКСПОРТ) НА CD-ROM БЕЗ ЛИЦЕНЗИИ ВЕРСИЯ 3.20.14 - 6 недель (B)1
6FC5258-3BY30-2AF0SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (ЭКСПОРТ) НА ЖЕСТКОМ ДИСКЕ ВЕРСИЯ 3.2 ПРОСТАЯ ЛИЦЕНЗИЯ0.01по запросу (D)1
6FC5258-3BY30-2AG8SINUMERIK 840DI С MCI2-BOARD СИСТЕМНОЕ ПО PLUS (ЭКСПОРТ) НА CD-ROM БЕЗ ЛИЦЕНЗИИ ВЕРСИЯ 3.20.14 - 6 недель (B)1
