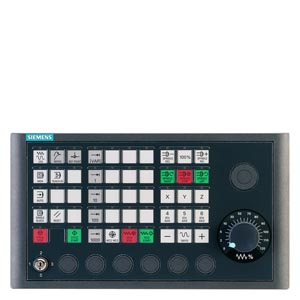

SINUMERIK MCP 310 PN Станочный пульт SINUMERIK MCP 310 PN с пленочными клавишами обеспечивает удобно структурированное управление функциями станка. Он подходит для управления фрезерными, токарными, шлифовальными и специальными станками.
SINUMERIK MCP 310 PN обеспечивает полную функциональность Industrial Ethernet в дополнение к PROFINET. Необходимая сетевая технология может быть выбрана через DIP-переключатель.
Для станочно-специфических функций, 49 клавиш имеют вставные полоски , подписываемые пользователем. Полоски DIN A4(для лазерных принтеров) для нанесения надписей входит в объем поставки.
Для подключения клавиш прямого доступа от панелей оператора SINUMERIK OP 012/OP 015A/TP 015A в объем поставки включен соединительный кабель.
Монтаж станочного пульта осуществляется с задней стороны с использованием специальных элементов крепления, поставляемых вместе с панелью.
Дизайн
SINUMERIK MCP 310 PN Элементы управления:
- Функцианальные и клавиши выбора режимов работ
- 49 клавиш с LED
- Клавиши прямого доступа для фрезерных станков с наложением ускоренного хода
- 16 свободно назначаемых клавиш пользователя
- Управление подачей с процентовкой подачи/ускоренного хода (поворотный переключатель на 23 положения)
- кодовый переключатель (4 положения и 3 разных ключа)
Тип клавиш:
- Мембранные клавиши
Интерфейсы:
- PROFINET/Industrial Ethernet
- 9 входов/6 выходов для 9 кнопок управления (требуется дополнительный набор кабелей для кнопок управления)
- для 16 клавиш прямого доступа от OP 012/OP 015A/TP 015A(соединительный кабель (850 мм) включен в объем поставки)
- Для 2-х маховичков
Возможность расширения:
- 6 мест для установки кнопок/индикаторов (d = 16 мм)
- 1 место для кнопки аварийного останова или поворотного переключателя - процентовки (до d = 22 мм)
Интеграция
SINUMERIK MCP 310 PN Станочный пульт SINUMERIK MCP 310 PN может использоваться с:
- SINUMERIK 840Di sl
- SINUMERIK 840D sl
Технические данные
SINUMERIK MCP 310 PN |
| 6FC5303-0AF23-1AA1 |
| Наименование продукта | станочный пульт SINUMERIK MCP 310 PN |
| Входное напряжение | DC 24 В |
| Потребляемая мощность, макс. | 5 Вт |
| Класс защиты по EN 60529 (IEC 60529) |
|
| IP65 |
| IP00 |
| Класс влагостойкости по EN 60721-3-3 | Класс 3K5 образование конденсата и обледенение не допускается. Мин.температура воздуха 0 °C. |
| Относительная влажность воздуха |
|
| 5 ... 95% при 25 °C |
| 5 ... 95% при 25 °C |
| 5 ... 80% при 25 °C |
| Внешняя температура |
|
| -20 ... +60 °C |
| -20 ... +60 °C |
|
|
| 0 ... 45 °C |
| 0 ... 55 °C |
| Удаление | 100 м |
| Габаритные размеры |
|
| 310 мм |
| 175 мм |
| 54 мм |
| Монтажный вырез |
|
| 285 мм |
| 155 мм |
| + 1 мм |
| Вес, около | 1.2 кг |
| Разрешения | CE, cULus |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5303-0AF23-1AA1 | 714 | SINUMERIK СТАНОЧНЫЙ ПУЛЬТ MCP 310 PN PROFINET / ПРОМЫШЛЕННЫЙ ETHERNET, ШИРИНА 310MM, ПЛЕНОЧНЫЕ КЛАВИШИ | 1530.10 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SB3000-1HA20 | 41J | ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ГРИБОВИДНАЯ КНОПКА С ФИКСАЦИЕЙ, 40MM ЗАЩИТА ОТ ДУРАКА, КРАСНАЯ | 24.50 |
| 3SB3400-0A | 41J | КОНТАКТНЫЙ БЛОК С 2 КОНТАКТАМИ, 1НО + 1НЗ, 2-Х ПОЛЮСНЫЙ, ВИНТОВЫЕ КЛЕММЫ | 8.84 |
| 6FC5247-0AA34-0AA2 | 714 | SINUMERIK OVERRIDE SWITCH 16G T=24 C DIAL ДЛЯ SPINDLE AND RAPID TRAVERSE, CABLE ДЛЯ MACHINE CONTROL PANEL OP032S AND PUSH- BUTTON PANEL PP031-MC AND EXTERNAL MOUNTING; ROTARY KNOB AND DIAL IN OLD AND NEW DESIGN | 116.63 |
| 6FC5247-0AA35-0AA0 | 714 | SINUMERIK КОМПЛЕКТ КАБЕЛЕЙ ДЛЯ ДОПОЛНИТЕЛЬНЫХ КНОПОК/ИНДИКАТОРОВ СТАНОЧНОГО ПУЛЬТА 60 ШТ. 500MM | 256.80 |
| 6FC5247-0AF02-0AA0 | 714 | SINUMERIK ПЕРЕКЛЮЧАТЕЛЬ С КЛЮЧОМ ДЛЯ SINUMERIK MCP 6FC5203-0AF22-1AA1/-2AA0 6FC5203-0AF23-.AA0 | 90.95 |
| 6FC5247-0AF12-1AA0 | 714 | SINUMERIK ЭЛЕКТРОННЫЙ ПРОЦЕНТОВОЧНЫЙ ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ШПИНДЕЛЯ/УСКОРЕННОГО ХОДА 1X 16G, T=24, КРЫШКА, РУКОЯТКА, УКАЗАТЕЛЬ, ДИСК ШКАЛЫ УСКОРЕННОГО ХОДА + ШПИНДЕЛЯ | 84.53 |
| 6FC5247-0AF13-1AA0 | 714 | SINUMERIK ЭЛЕКТРОННЫЙ ПРОЦЕНТОВОЧНЫЙ ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧИ/УСКОРЕННОГО ХОДА 1X 23G, T=32, КРЫШКА, РУКОЯТКА, УКАЗАТЕЛЬ, ДИСК ШКАЛЫ УСКОРЕННОГО ХОДА + ПОДАЧИ | 84.53 |
| 6FC5248-0AF23-1AA0 | 714 | SINUMERIK ВСТАВНЫЕ ПОЛОСКИ НАДПИСЫВАЕМЫЕ (3 ПЛЕНКИ A4) ДЛЯ СЕНСОРНЫХ КЛАВИШ MCP 310 6FC5203-0AF23-1AA0/-2AA0 | 57.78 |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK5005-0BA00-1AA3 | 5N1 | SIMATIC NET, SCALANCE X005, НЕУПРАВЛЯЕМЫЙ IE-КОММУТАТОР НАЧАЛЬНОГО УРОВНЯ, 5 X 10/100МБИТ/С RJ45 PORTS, СВЕТОДИОДНАЯ ДИАГНОСТИКА, IP30, ПИТАНИЕ =24В, ПОДКЛЮЧЕНИЕ PROFINET, С РУКОВОДСТВОМ | 168.54 |
| 6GK5005-0BA00-1AB2 | 5N1 | SCALANCE XB005 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С; С 5 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45; ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА | 112.36 |
| 6GK5108-0BA00-2AA3 | 5N1 | SIMATIC NET, SCALANCE X108, НЕУПРАВЛЯЕМЫЙ IE КОММУТАТОР, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ЭЛЕКТРОННЫМИ РУКОВОДСТВАМИ НА CD | 382.66 |
| 6GK5208-0BA10-2AA3 | 5N2 | SIMATIC NET, SCALANCE X208, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВ | 652.96 |
| 6GK5208-0HA00-2AA6 | 5N2 | SIMATIC NET, SCALANCE X208PRO, УПРАВЛЯЕМЫЙ IE КОММУТ., 8 X 10/100MБИТ/СЕК M12-ПОРТЫ, IP65, СВЕТОДИОДНАЯ ДИАГН., КОНТАКТ СИГНАЛА ОШИБКИ, РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ, PROFINET- IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, РАБОТА В РЕЗЕРВ. КОЛЬЦЕ, ВКЛЮЧАЯ ЗАЩИТНУБ | 821.50 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1840-3AH10 | 5K1 | SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 5.61 |
