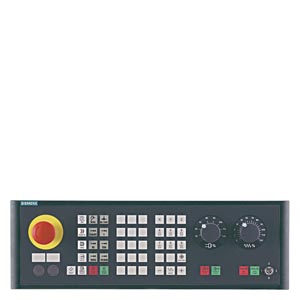

SINUMERIK MCP 483 Оформленный в новом дизайне станочный пульт с пленочными клавишами позволяет удобно и наглядно управлять функциями станка. Он подходит для непосредственного управления фрезерными и токарными станками, и особенно шлифовальными станками.
Для специфических для станка согласований 46 клавиш и оба места установки для командоаппаратов оборудованы вставными полосками, на которые могут наноситься любые надписи. Пленка DIN A4 для нанесения надписей на вставные полоски входит в объем поставки.
Крепеж станочного пульта осуществляется с задней стороны с помощью специальных крепежных элементов, также входящих в объем поставки.
Дизайн
SINUMERIK MCP 483 Элементы управления
- клавиши режимов работы и функциональные клавиши 50 клавиш с LED: 48 клавиш при подключении через MPI или 50 клавиш при подключении через PROFIBUS DPклавиши направления для фрезерных станков с наложением ускоренного хода17 клавиш пользователя со свободным присвоением функций в стандартной комплектации
- управление шпинделем с процентовкой шпинделя (поворотный переключатель с 16 позициями)
- управление подачей с процентовкой подачи / ускоренного хода (поворотный переключатель с 23 позициями)
- кодовый переключатель (4 позиции и 3 различных ключа)
- аварийный выключатель (2 размыкателя)
Тип клавиш
- пленочные клавиши
Интерфейсы:
- рфейс MPI/PROFIBUS DP
- для 6 командоаппаратов (6E/6A) при подключении через PROFIBUS DP (дополнительно необходим комплект кабелей для командоаппаратов; см. заказные параметры принадлежностей)
- для 16 прямых клавиш OP 012/OP 015A/TP 015A при подключении через PROFIBUS DP(опция: подключение прямых клавиш/маховичка)
- для 2-х маховичков при подключении через PROFIBUS DP(опция: подключение прямых клавиш/маховичка)
Возможность расширения:
- 2 места установки для командоаппаратов (d = 16 мм)
Интеграция
SINUMERIK MCP 483 Станочный пульт SINUMERIK MCP 483 может использоваться с:
- SINUMERIK 810D powerline/840Di/840D powerline через интерфейс MPI или PROFIBUS DP
- SINUMERIK 840Di sl/840D sl через PROFIBUS DP
Технические данные
SINUMERIK MCP 483 | Заказной номер | 6FC5203-0AF22-1AA2 |
| Название продукта | Станочный пульт SINUMERIK MCP 483 |
| Напряжение на входе | 24 В DC |
| Потребляемая мощность, макс. | 16 Вт |
| Степень защиты согласно стандарту EN 60529 (IEC 60529) |
|
| IP65 |
| IP00 |
| Уровень влажности в соответствии с EN 60721-3-3 | Класс 3K5. Мин. температура воздуха 0 °C (32 °F). Конденсация и образование наледи не допускается. |
| Относительная влажность |
|
| 5 ... 95% при 25 °C (77 °F) |
| 5 ... 95% при 25 °C (77 °F) |
| 5 ... 80% при 25 °C (77 °F) |
| Температура окружающей среды |
|
| -20 … +60 °C (-4 ... +140 °F) |
| -20 … +60 °C (-4 ... +140 °F) |
|
|
| 0 … 45 °C (32 ... 113 °F) |
| 0 … 55 °C (32 ... 131 °F) |
| Расстояние до NCU/PCU |
|
| 200 м (656 футов) |
| 100 м (328 футов) |
| Размеры |
|
| 483 мм (19.0 дюймов) |
| 155 мм (6.10 дюйма) |
| 70 мм (2.76 дюйма) |
| Монтажный вырез |
|
| 450 мм (17.7 дюйма) |
| 135 мм (5.31 дюйма) |
| + 1 мм (0.04 дюйма) |
| Вес, прибл. | 1.6 кг (3.53 фунта) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5203-0AF22-1AA2 | 714 | SINUMERIK СТАНОЧНЫЙ ПУЛЬТ MCP 483 MPI/PROFIBUS-DP, ШИРИНА 19 ПЛЕНОЧНЫЕ КНОПКИ, 22 MM АВАРИЙНОЕ ОТКЛЮЧЕНИЕ | 1530.10 |
| 6FC5252-0AF00-0AA0 | 718 | SINUMERIK 810D/840D ПОДКЛЮЧЕНИЕ КЛАВИШ ПРЯМОГО ДЕЙСТВИЯ/МАХОВИЧКА НА MCP С PROFIBUS DP ПРОГРАММНАЯ ОПЦИЯ ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ | 393.77 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SB3000-1HA20 | 41J | ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ГРИБОВИДНАЯ КНОПКА С ФИКСАЦИЕЙ, 40MM ЗАЩИТА ОТ ДУРАКА, КРАСНАЯ | 24.50 |
| 3SB3400-0A | 41J | КОНТАКТНЫЙ БЛОК С 2 КОНТАКТАМИ, 1НО + 1НЗ, 2-Х ПОЛЮСНЫЙ, ВИНТОВЫЕ КЛЕММЫ | 8.84 |
| 6FC5247-0AA35-0AA0 | 714 | SINUMERIK КОМПЛЕКТ КАБЕЛЕЙ ДЛЯ ДОПОЛНИТЕЛЬНЫХ КНОПОК/ИНДИКАТОРОВ СТАНОЧНОГО ПУЛЬТА 60 ШТ. 500MM | 256.80 |
| 6FC5247-0AF02-0AA0 | 714 | SINUMERIK ПЕРЕКЛЮЧАТЕЛЬ С КЛЮЧОМ ДЛЯ SINUMERIK MCP 6FC5203-0AF22-1AA1/-2AA0 6FC5203-0AF23-.AA0 | 90.95 |
| 6FC5247-0AF12-1AA0 | 714 | SINUMERIK ЭЛЕКТРОННЫЙ ПРОЦЕНТОВОЧНЫЙ ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ШПИНДЕЛЯ/УСКОРЕННОГО ХОДА 1X 16G, T=24, КРЫШКА, РУКОЯТКА, УКАЗАТЕЛЬ, ДИСК ШКАЛЫ УСКОРЕННОГО ХОДА + ШПИНДЕЛЯ | 84.53 |
| 6FC5247-0AF13-1AA0 | 714 | SINUMERIK ЭЛЕКТРОННЫЙ ПРОЦЕНТОВОЧНЫЙ ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧИ/УСКОРЕННОГО ХОДА 1X 23G, T=32, КРЫШКА, РУКОЯТКА, УКАЗАТЕЛЬ, ДИСК ШКАЛЫ УСКОРЕННОГО ХОДА + ПОДАЧИ | 84.53 |
| 6FC5248-0AF22-1AA1 | 714 | SINUMERIK ВСТАВНЫЕ ПОЛОСКИ НАДПИСЫВАЕМЫЕ (3 ПЛЕНКИ A4) ДЛЯ СЕНСОРНЫХ КЛАВИШ MCP 483 6FC5203-0AF22-1AA1/-2AA0 | 57.78 |
