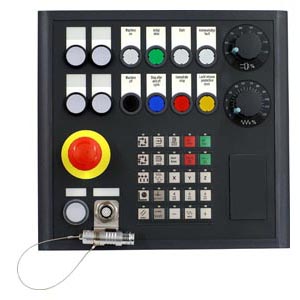

SINUMERIK MPP 310 IEH Как и в станке SINUMERIK MPP 483IEH, кнопочная панель станка SINUMERIK MPP 310 IEH (кнопочная панель станка шириной 310 мм для промышленной сети Ethernet с портом для ручного терминала) также имеет 8 больших кнопок с большой длиной хода для легкого управления, а также мембранную клавиатуру для эффективной настройки. SINUMERIK MPP 310 IEH является идеальным дополнением к панели оператора SINUMERIK OP 08T.
SINUMERIK MPP 310 IEH подходит для использования на различных типах станков, в работе с которыми требуется эргономика и маневренность.
В комплект поставки входит лист формата A4 для печати на лазерном принтере надписей на вкладышах, а также набор цветных колпачков для кнопок.
Кнопочная панель SINUMERIK Push Button Panel монтируется с задней стороны станка при помощи специальных креплений, поставляемых с панелью.
Дизайн
SINUMERIK MPP 310 IEH - Коррекция шпинделя
- Коррекция скорости подачи
- 8 пользовательских кнопок (кнопки с большой длиной хода, Schlegel) со светодиодными индикаторами, вкладышами для надписей
- Чистая панель для модификации Electronic Key System EKS (Euchner)
- 25 функциональных кнопок со светодиодными индикаторами (мембранные кнопки), вкладышами для надписей
- Порт для ручного терминала SINUMERIK HT 8
- Кнопка аварийного останова или переключателя на ручное управление
- Кнопка аварийного выключения
- 4 кнопка расширения (кнопки 3SB3) со светодиодными индикаторами, вкладышами для надписей
Интеграция
SINUMERIK MPP 310 IEH Кнопочная панель SINUMERIK MPP 310 IE Push Button Panel предназначена для использования с:
- SINUMERIK 840Di sl
- SINUMERIK 840D sl
Технические данные
SINUMERIK MPP 310 IEH | Заказной номер | 6FC5303-1AF20-8AA1 |
| Наименование продукта | Кнопочная панель SINUMERIK MPP 310 IEH |
| Входное напряжение | DC 24В |
| Потребляемая мощность, макс. | 25 Вт |
| Класс защиты по EN 60529 (IEC 60529) |
|
| IP54 |
| IP00 |
| Класс влагостойкости по EN 60721-3-3 | Класс 3K5 образование конденсата и обледенение не допускаются. Мин. температура воздуха 0°C. |
| Относительная влажность воздуха |
|
| 10 ... 95% при 25 °C |
| 10 ... 95% при 25 °C |
| 5 ... 80% при 25 °C |
| Внешняя температура |
|
| -20 ... +60 °C |
| -20 ... +60 °C |
|
|
| 0 ... 45 °C |
| 0 ... 55 °C |
| Габаритные размеры |
|
| 310 мм |
| 295 мм |
| 140 мм ((105 мм) без разъема для подключения маховичка) |
| Монтажный вырез |
|
| 278.5 мм |
| 276.5 мм |
| Вес, около | 3 кг |
| Разрешения | CE, cULus |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5303-1AF20-8AA1 | 714 | SINUMERIK КНОПОЧНАЯ ПАНЕЛЬ MPP 310 IEH СОЕДИНЕНИЕ ПРОМЫШЛЕННЫЙ ETHERNET С СОЕДИНЕНИЕМ ДЛЯ HT8 С ЗАГЛУШКОЙ ДЛЯ ДОУСТАНОВКИ EKS НА ОСНОВЕ 6FC5303-1AF10-8AA0 | 2279.10 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK5005-0BA00-1AA3 | 5N1 | SIMATIC NET, SCALANCE X005, НЕУПРАВЛЯЕМЫЙ IE-КОММУТАТОР НАЧАЛЬНОГО УРОВНЯ, 5 X 10/100МБИТ/С RJ45 PORTS, СВЕТОДИОДНАЯ ДИАГНОСТИКА, IP30, ПИТАНИЕ =24В, ПОДКЛЮЧЕНИЕ PROFINET, С РУКОВОДСТВОМ | 168.54 |
| 6GK5005-0BA00-1AB2 | 5N1 | SCALANCE XB005 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С; С 5 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45; ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА | 112.36 |
| 6GK5108-0BA00-2AA3 | 5N1 | SIMATIC NET, SCALANCE X108, НЕУПРАВЛЯЕМЫЙ IE КОММУТАТОР, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ЭЛЕКТРОННЫМИ РУКОВОДСТВАМИ НА CD | 382.66 |
| 6GK5208-0BA10-2AA3 | 5N2 | SIMATIC NET, SCALANCE X208, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 8 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВ | 652.96 |
| 6GK5208-0HA00-2AA6 | 5N2 | SIMATIC NET, SCALANCE X208PRO, УПРАВЛЯЕМЫЙ IE КОММУТ., 8 X 10/100MБИТ/СЕК M12-ПОРТЫ, IP65, СВЕТОДИОДНАЯ ДИАГН., КОНТАКТ СИГНАЛА ОШИБКИ, РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ, PROFINET- IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, РАБОТА В РЕЗЕРВ. КОЛЬЦЕ, ВКЛЮЧАЯ ЗАЩИТНУБ | 821.50 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1840-3AH10 | 5K1 | SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 5.61 |
