 | Обзор | | Интеграция |

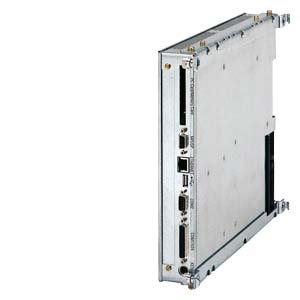

SINUMERIK PCU 20 Высокопроизводительный PCU 20 не имеет жесткого диска и имеет коммуникацию PROFIBUS DP/MPI onboard. Как опция возможны Ethernet и подключение дисковода дискет. На SINUMERIK PCU 20 стандартно установлено ПО интерфейса управления HMI-Embedded (немецкий/английский). Для других языков ПО интерфейса управления HMI-Embedded заказывается отдельно (см. »ПО HMI для СЧПУ«).
Дизайн
| | Обзор | | Интеграция |
SINUMERIK PCU 20 - процессор Single Chip 166 МГц или 233 МГц/32 Мбайта DRAM/16 Мбайт Flash
- встроенная операционная система
- подключения:
- COM 1 (V.24/TTY), COM 2 (V.24)
- клавиатура PS/2
- интерфейс MPI
- USB, 2 канала (1 x внутренний/1 x внешний)
- Ethernet 10/100 Мбит/сек, внешний дисковод (опция ПО)
- интерфейс карт памяти PCMCIA (в качестве альтернативы может использоваться с PC-Card в качестве внешней программной памяти).
Интеграция
| | Обзор | | Интеграция |
SINUMERIK PCU 20 Обзор подключений PCU 20
Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использовании кабелей большей длины может привести к нарушению функций.
Технические данные
| | Обзор | | Интеграция |
SINUMERIK PCU 20 | Заказной номер | 6FC5210-0DF00-1AA2 | 6FC5210-0DF00-0AA2 |
| Название продукта | SINUMERIK PCU 20 |
|
| Процессор | Простой PC-чип |
|
| 333 МГц | 266 МГц |
| Входное напряжение | 24 В DC |
|
| Потребляемая мощность, макс. | 60 Вт |
|
| Буферизация отключения сети | 20 мс |
|
| Степень защиты согласно стандарту DIN EN 60529 (IEC 60529) | IP20 |
|
| Уровень влажности в соответствии с DIN EN 60721-3-3 | Класс 3K5. Мин. температура воздуха 0 °C (32 °F). Конденсация и образование наледи не допускается. | |
| Относительная влажность |
|
|
| 5 ... 95% при +25 °C (+77 °F) |
|
| 5 ... 95% при +25 °C (+77 °F) |
|
| 5 ... 80% при +25 °C (+77 °F) |
|
| Температура окружающей среды |
|
|
| -25 … +55 °C (-13 ... +131 °F) |
|
| -25 … +55 °C (-13 ... +131 °F) |
|
| 0 … +55 °C (+32 ... +131 °F) |
|
| Размеры |
|
|
| 297 мм (11.7 дюйма) |
|
| 267 мм (10.5 дюйма) |
|
| 56 мм (2.20 дюйма) |
|
| Вес, прибл. | 4 кг (8.82 фунта) |
|
Заказные данные
| | Обзор | | Интеграция |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5210-0DF00-1AA3 | 714 | SINUMERIK 810D/840D ELECTRONIC CONTROL DEVICE PCU20: SPC 500MHZ / 32MB 24V DC WITH CURRENT HMI SOFTWARE | 2073.66 |
| 6FC5253-0AE01-0AA0 | 718 | SINUMERIK 810D/840D УПРАВЛЕНИЕ СЕТЕВЫМ ДИСКОМ/ДИСКОВОДОМ НА PCU 20 ПРОГРАММНАЯ ОПЦИЯ ПОСТАВКА CD ДЛЯ NETWORK MANAGER И ОДНОЙ ЛИЦЕНЗИЕЙ (COL) | 286.63 |
Аксессуары
| | Обзор | | Интеграция |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5313-5AG00-0AA1 | 718 | SINUMERIK КОМПАКТНАЯ ФЛЭШ-КАРТА 1GB ПУСТАЯ | 189.68 |
