Высокопроизводительный SINUMERIK PCU 50.3 имеет встроенные интерфейсы для коммуникации через Ethernet, MPI and PROFIBUS DP, оставляя встроенные слоты свободными для других карт. SINUMERIK PCU 50.3 поставляется с операционной системой Windows XP ProEmbSys и с программой резервирования данныхGhostdata. Программное обеспечение HMI-Advanced может быть заказано отдельно. "SINUMERIK Service Pack Recovery Media WIN XP ProEmbSys" имеется для PCU с Windows XP ProEmbSys для переустановки программных компонентов Windows и для восстановления состояния при поставке. |
Особенности - Высокая производительность благодаря самой последней технологиипроцессора IntelMobile
- Надежная работа благодаря контролю температуры, жесткого дискаи вентилятора
- Удобное сервисное обслуживание благодаря поддержке загрузочного устройства USB (например, для загрузки флэш--карт USB, гибких и жестких дисков USB)
|
Дизайн - Самая последняя технология процессораIntelMobile
- PCU 50.3-C: Процессор IntelCeleron MMobile 1.5 ГГц/512 Мбт/1 МбтL2 Cache/400 МГцFSB
- PCU 50.3-P: Процессор IntelPentiumMMobile 2.0 ГГц/1024 Мбт/2 МбтL2 Cache/533 МГцFSB
- Сменный жесткий диск 40 ГБт странспортным механизмом:
12 ГБт для приложений (HMI-Advanced, программное обеспечение MCIS) и данных (программы обработки деталей, документация, другие данные)
15 ГБтдля локальных резервных копий и программного обеспечения, которое необходимо инсталлировать - Макс. конфигурация памяти 2048 Мбт, включая графическую память на 2 гнездах модулей памяти
- Встроенная графика 2D/3D; динамичная графическая память (от 8 до 96 МБт); графическая память берется изоперативной памяти.
- Операционная система Windows XP ProEmbSys
- Резервирование/восстановление данных посредством программы резервирования данныхGhost
- Порты:
- 2 xEthernet 10/100 Мбит/с (RJ45)
- 4 x USB 2.0
- 1 x интерфейс PROFIBUS/MPI
- Гнезда расширения:
- 2 x PCI (1 x 265 мм (10.43 дюйма), 1 x 175 мм (6.89 дюйма))
- 1 x CF card
|
ИнтеграцияSINUMERIKPCU 50.3 может использоваться для: - SINUMERIK 810D powerline/840D powerline
- SINUMERIK 840Di sl/840D sl

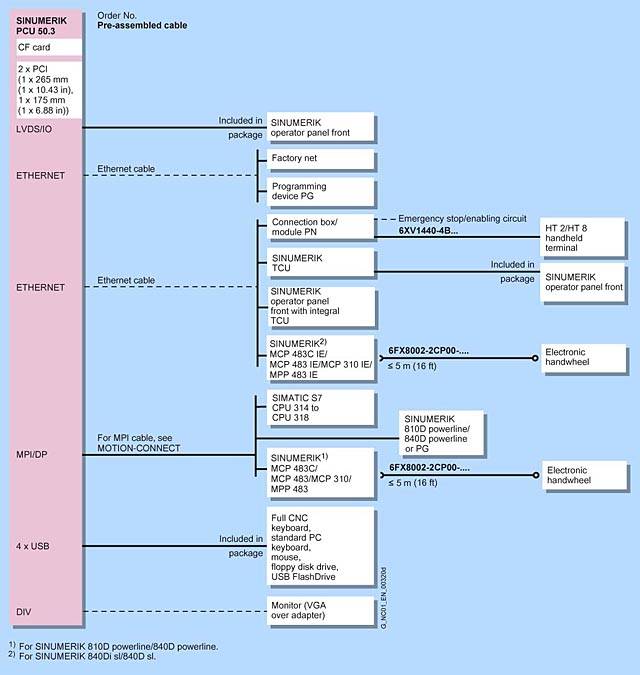

 Обзор подключений для SINUMERIK PCU 50.3 Необходимо учитывать максимально допустимые длины кабелей (например, ≤ 25 м/82 фута). При использовании большей длины могут возникнуть неисправности. |
Технические данные (бумага) | Order no. | 6FC5 210-0DF31-2AA0 | 6FC5 210-0DF33-2AA0 | | Product name | SINUMERIK PCU 50.3-C | SINUMERIK PCU 50.3-P | | Processor | Intel Celeron | Intel Pentium | | RAM | 512 MB SDRAM | 1024 MB SDRAM | | Input voltage | 24 V DC | | | Power consumption, max. | 190 W | | | Power loss ride-through time | 0.02 s | | | Degree of protection to EN 60529 (IEC 60529) | IP 20 | | | Humidity rating in accordance with EN 60721-3-3 | Class 3K5 condensation and icing excluded. Low air temperature 0°C (+32°F) | | Relative atmospheric humidity | | | | | 5 ... 95% at +25°C (+77°F) | | | | 5 ... 95% at +25°C (+77°F) | | | | 10 ... 80% at +25°C (+77°F) | | | Ambient temperature | | | | | -20 ... +60°C (-4 ... +140°F) | | | | -20 ... +60°C (-4 ... +140°F) | | | | | | - Max. 15 W for expansions 1)
| +5 ... +55°C (+41 ... +131°F) | | - Max. 20 W for expansions 1)
| +5 ... +50°C (+41 ... +122°F) | | - Max. 30 W for expansions 1)
| +5 ... +45°C (+41 ... +113°F) | | | Weight, approx. | 6 kg (13 lb 3 oz) | | | Dimensions | | | | | 297 mm (11.69 in) | | | | 267 mm (10.51 in) | | | | 81.7 mm (3.2 in) | |
1) Floppy disk drive or expansion cards, for example |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FC5210-0DF31-2AA0 | SINUMERIK PCU 50.3-C CM370; 1,5ГГЦ; 1 X 512MБТ RAM DC 24В; WINDOWS XP PROFESSIONAL ДЛЯ EMBEDDED SYSTEMS (WINXP PRO EMBSYS) | 5.7 | по запросу (D) | 1 | | 6FC5210-0DF33-2AA0 | SINUMERIK PCU 50.3-P PM760; 2,0ГГЦ, 2 X 512MБТ RAM; DC 24В; WINDOWS XP PROFESSIONAL ДЛЯ EMBEDDED SYSTEMS (WINXP PRO EMBSYS) | 5.7 | по запросу (D) | 1 | | 6FC5253-0BX10-0AF0 | SINUMERIK 810D/840DI/840D ПО HMI ADVANCED ДЛЯ PCU 5 ЯЗЫКОВ (АНГЛ.,НЕМ.,ФР.,ИТ.,ИСП.) АКТУАЛЬНАЯ ВЕРСИЯ ПО НА ЖЕСТКОМ ДИСКЕ PCU ПРОСТАЯ ЛИЦЕНЗИЯ | 0.01 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6ES7648-0DC30-0AA0 | SIMATIC PC, НАКОПИТЕЛЬ USB-ФЛЭШ, 1 GB, USB2.0, ВКЛЮЧАЯ МЕНЕДЖЕР SIMATIC PC BIOS, ВОЗМОЖНОСТЬ ЗАГРУЗКИ, МЕТАЛЛИЧЕСКИЙ КОРПУС | 0.1 | 6 - 8 недель (C) | 1 | | 6ES7648-2AG30-0GA0 | РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 512 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.5 | 0.001 | 4 - 6 недель (B) | 1 | | 6ES7648-2AG40-0GA0 | SIMATIC PC, РАСШИРЕНИЕ ПАМЯТИ MEMORY EXPANSION, 1 GBYTE, DDR2 533, SODIMM; BOX PC 627, PANEL PC 677, PCU50.3 | 0.001 | 4 - 6 недель (B) | 1 | | 6ES7648-2CA00-0AA0 | SIMATIC PC, PCI УСТРОЙСТВО, МУЛЬТИКАРТА ВВОДА/ВЫВОДА COM / LPT ИНТЕРФЕЙСЫ ДЛЯ SIMATIC BOX PC 627 | 0.5 | 4 - 6 недель (B) | 1 | | 6FC5247-0AF08-4AA0 | SINUMERIK ЖЕСТКИЙ ДИСК С НЕСУЩЕЙ ПЛАСТИНОЙ И ДЕМПФЕРОМ ДЛЯ PCU 50.3 | 1.417 | по запросу (D) | 1 | | 6FC5248-0AF20-2AA0 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК ДЛЯ PCU, ПРИЕМНИКА VIDEOLINK ИЛИ TCU ЗА ПАНЕЛЬЮ ОПЕРАТОРА 1 НАБОР = 2 ШТ. | 0.453 | по запросу (D) | 1 | | 6FC5253-8CX11-0XU8 | SINUMERIK SL SERVICEPACK SP PCU-BASE П.О. WIN XP SW 8.0 SP2 ДЛЯ PCU 50.3 ВЫПУСК CD 08/06 | 0.03 | 4 - 6 недель (B) | 1 | | 6FC5313-4AG00-0AA1 | SIMOTION / SINUMERIK COMPACT FLASH CARD 512MB ЧИСТЫЙ | 0.1 | 6 - 8 недель (C) | 1 | | 6FC5313-4AG00-0AA2 | SIMOTION / SINUMERIK COMPACTFLASH CARD 512MB ПУСТАЯ | 0.1 | 4 - 6 недель (B) | 1 | | 6FX8002-2CP00-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ 4X2X0.18 C (МАХОВИЧОК 840D К COM BOARD) ДЛЯ ПРОКЛАДКИ UL/CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, ДЛИНА (M)= | 0.011 | 4 - 6 недель (B) | 1 | | 6XV1440-4BH20 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 2 М | 0.343 | 3 - 5 недель (A) | 1 | | 6XV1440-4BH50 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 5 М | 0.662 | 3 - 5 недель (A) | 1 | | 6XV1440-4BH80 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 8 М | 0.9 | 3 - 5 недель (A) | 1 | | 6XV1440-4BN10 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 10 М | 1.2 | 3 - 5 недель (A) | 1 | | 6XV1440-4BN15 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 15 М | 1.8 | 3 - 5 недель (A) | 1 | | 6XV1440-4BN20 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 20 М | 2.4 | 3 - 5 недель (A) | 1 | | 6XV1440-4BN25 | КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 25 М | 2.8 | 3 - 5 недель (A) | 1 |
|
|
