SIPLUS S7-1200 CM 1242-5

Заказной номер

6AG1 242-5DX30-2XE0

Заказной номер базового модуля

6GK7 242-5DX30-0XE0

Диапазон рабочих температур, Tmin ... Tmax

-25 ... +70 °C

Условия эксплуатации

Тяжелые промышленные условия эксплуатации

Технические данные

Соответствует техническим данным базового модуля за исключением допустимых условий эксплуатации

Условия эксплуатации

Относительная влажность

100%, допускается появление конденсата и льда

Биологически активные вещества по EN 60721-3-3

Класс 3B2: плесень и споры грибка (исключая фауну). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками!

Химически активные вещества по EN 60721-3-3

Класс 3C4, включая соленый туман по EN60068-2-52 (степень сложности 3). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками!

Механически активные вещества по EN 60721-3-3

Класс 3S4, включая токопроводящую пыль и песок. Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками!

Диапазон рабочих температур/ атмосферное давление

Tmin ... Tmax при 1 080 ... 795 гПа (-1 000 ... +2 000 м) Tmin ... Tmax - 10 K при 795 ... 658 гПа (+2 000 ... +3 500 м) Tmin ... Tmax - 20 K при 658 ... 540 гПа (+3 500 ... +5 000 м)

Заказной номер

6GK7 242-5DX30-0XE0

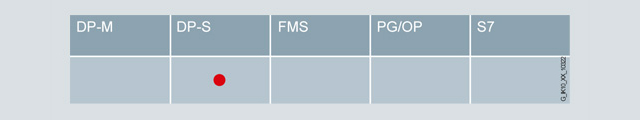

Назначение

Скорость обмена данными

Скорость обмена данными через интерфейс 1 в соответствии с требованиями PROFIBUS

9.6 Кбит/с … 12 Мбит/с

Интерфейсы

Количество электрических соединителей:

• подключения к сети PROFIBUS

1

• подключения цепи питания

0

Конструкция соединителей:

• подключения к сети PROFIBUS

9-полюсное гнездо соединителя D-типа (RS485)

• подключения цепи питания

-

Электрические параметры

Род тока питающей цепи

Постоянный

Напряжение питания:

• через внутреннюю шину

5 В

• внешнее

-

Масимальное отклонение от напряжения =24 В

-

Миниальное отклонение от напряжения =24 В

-

Потребляемый ток:

• от внутренней шины питания =5 В, типовое значение

0.15 A

• из внешней цепи =24 В:

• типовое значение

-

• максимальное значение

-

Потери активной мощности

0.75 Вт

Условия эксплуатации, хранения и транспортировки

Диапазон температур:

• рабочий, при вертикальной установке

0 … 45 °C

• рабочий, при горизонтальной установке

0 … 55 °C

• во время хранения

-40 … +70 °C

• во время транспортировки

-40 … +70 °C

• комментарий

-

Относительная влажность во время работы при 25 °C, без появления конденсата, не более

95 %

Степень защиты

IP20

Габариты и масса

Формат модуля

Ширина

30 мм

Высота

100 мм

Глубина

75 мм

Масса без упаковки

0.115 кг

Основные свойства

Количество модулей на один CPU, не более

3

Замечание

-

Производительность

Открытый обмен данными

Количество соединений для блоков SEND/RECEIVE, не более

-

Объем данных на SEND/RECEIVE соединение, не более

-

PROFIBUS DP

Ведущее устройство DPV1

-

Количество подключаемых ведомых DP устройств, не более

-

Адресное пространство:

• общее адресное пространство ввода ведущего DP устройства

-

• общее адресное пространство вывода ведущего DP устройства

-

• адресное пространство ввода ведомого DP устройства

-

• адресное пространство вывода ведомого DP устройства

-

• адресное пространство диагностических данных ведомого DP устройства

-

Сервисы ведомого DP устройства:

• DPV0

Есть

• DPV1

Есть

Объем данных:

• общее адресное пространство ввода ведомого DP устройства

240 байт

• общее адресное пространство вывода ведомого DP устройства

240 байт

S7 функции связи

Количество S7 соединений:

• максимальное

-

• для PG соединений, не более

-

• для PG/OP соединений, не более

-

• замечания

-

Одновременная поддержка нескольких протоколов

Количество активных соединений:

• без поддержки DP, не более

-

• с поддержкой DP, не более

-

Управление, конфигурирование

Программное обеспечение конфигурирования
