SIPLUS CM 1243-5
Коммуникационный модуль SIPLUS CM 1243-5 используется для подключения программируемого контроллера SIPLUS S7-1200 к сети PROFIBUS в режиме ведущего DP устройства и характеризуется следующими показателями:
- Ведущее устройство PROFIBUS DPV1 по IEC 61158.
- Обслуживание до 16 ведомых DP устройств.
- Поддержка S7 функций связи для обмена данными с программируемыми контроллерами S7/ WinAC.
- Подключение программатора и панелей операторов с интерфейсом PROFIBUS.
- Замена модуля без использования программатора.
- Обмен данными со скоростью 9.6 Кбит/с ... 12 Мбит/с.
- Компактный пластиковый корпус формата модулей S7-1200 для установки на стандартную профильную шину.
- Быстрое конфигурирование и включение в работу с использованием инструментальных средств STEP 7.
Модуль CM 1243-5 предназначен для использования в промышленных условиях. На его основе могут создаваться недорогие сетевые решения с использованием S7-1200 в режиме ведущего устройства PROFIBUS DP.
Замечание:
Продукты семейства SIPLUS Extreme создаются на базе стандартных продуктов семейства SIMATIC. Здесь приведена информация о продуктах SIMATIC, дополненная информацией о продуктах SIPLUS Extreme.
| SIPLUS S7-1200 CM 1243-5 |
|
| Заказной номер | 6AG1 243-5DX30-2XE0 |
| Заказной номер базового модуля | 6GK7 243-5DX30-0XE0 |
| Диапазон рабочих температур, Tmin ... Tmax | -25 ... +70 °C |
| Условия эксплуатации | Тяжелые промышленные условия эксплуатации |
| Технические данные | Соответствует техническим данным базового модуля за исключением допустимых условий эксплуатации |
| Условия эксплуатации | |
| Относительная влажность | 100%, допускается появление конденсата и льда |
| Биологически активные вещества по EN 60721-3-3 | Класс 3B2: плесень и споры грибка (исключая фауну). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками! |
| Химически активные вещества по EN 60721-3-3 | Класс 3C4, включая соленый туман по EN60068-2-52 (степень сложности 3). Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками! |
| Механически активные вещества по EN 60721-3-3 | Класс 3S4, включая токопроводящую пыль и песок. Неиспользуемые интерфейсы должны быть закрыты включенными в комплект поставки защитными крышками! |
| Диапазон рабочих температур/ атмосферное давление | Tmin ... Tmax при 1 080 ... 795 гПа (-1 000 ... +2 000 м) Tmin ... Tmax - 10 K при 795 ... 658 гПа (+2 000 ... +3 500 м) Tmin ... Tmax - 20 K при 658 ... 540 гПа (+3 500 ... +5 000 м) |
Техническую документацию по продуктам семейства SIPLUS extreme можно найти в интернете по адресу: http://www.siemens.com/siplus-extreme
Особенности
CM 1243-5
Эффективное решение для систем на базе PROFIBUS:
- Снижение затрат на выполнение монтажных работ и аппаратуру.
- Быстрое обнаружение ошибок и отказов на основе использования исчерпывающего набора диагностических функций.
- Оптимизация процессов управления предприятием.
Особенности решений автоматизации с модулями CM 1242-5:
- Простое подключение S7-1200 к сети PROFIBUS без использования дополнительного блока питания.
- Рентабельное решение для построения распределенных систем на основе PROFIBUS.
- Быстрое выполнение пуско-наладочных работ без дополнительных затрат на программирование.
Рентабельное решение по использованию S7-1200 в распределенных системах управления на основе сети PROFIBUS.
Область применения
CM 1243-5 Модуль CM 1242-5 ориентирован на эксплуатацию в промышленных условиях.
С его помощью могут создаваться рентабельные решения по построению распределенных систем управления на базе S7-1200 , включению S7-1200 в комплексные системы управления. Он может использоваться во всех секторах промышленного производства. Например,:
- В автомобильной промышленности.
- В фармацевтической промышленности.
- На предприятиях по производству полупроводников.
- В пищевой промышленности.
В машиностроении S7-1200 с модулем CM 1243-5 может использоваться как центральный блок управления со своим набором датчиков, исполнительных устройств и приборов человеко-машинного интерфейса, связанных через сеть PROFIBUS.
- Погрузочные машины.
- Машины для металлообработки.
- Упаковочные машины.
- Печатающие машины.
- Текстильные машины.
- Машины для розлива жидкостей.
Дизайн
CM 1243-5
CM 1242-5 является модулем контроллера S7-1200 и характеризуется следующими показателями:
- Прочный компактный пластиковый корпус.
- Соединитель для подключения к PROFIBUS и диагностические элементы, закрытые защитной дверцей.
- Съемные соединительные терминалы.
- Простая установка на стандартную профильную шину.
- Подключение к PROFIBUS через 9-полюсное гнездо соединителя D типа.
- 3-полюсный съемный терминальный блок для подключения цепи питания =24 В.
CM 1242-5 устанавливается слева от центрального процессора или другого коммуникационного модуля и получает питание через 3-полюсный съемный терминальный блок в верхней части корпуса. Соединитель для подключения к сети PROFIBUS (RS485) расположен в нижней части корпуса и закрыт защитной дверцей.
Функции

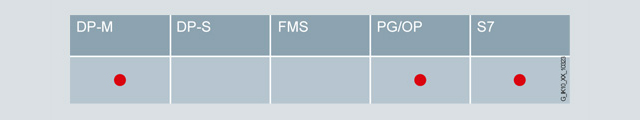

CM 1243-5 CM 1243-5 обеспечивает поддержку коммуникационных служб ведущего устройства сети PROFIBUS DP:
- Ведущее устройство PROFIBUS DP по IEC 61158.
- PG/OP функции связи.
- S7 функции связи.
Ведущее устройство PROFIBUS DP
CM 1243-5 работает в режиме ведущего устройства DP-V1 по IEC 61158, выполняет комплексную обработку сетевого обмена данными, разгружает центральный процессор от обслуживания коммуникационных задач.
Содержимое области отображения процесса передается между коммуникационным модулем и центральным процессором. К одному модулю CM 1243-5 может подключаться до 16 ведомых устройств PROFIBUS DP.
PG/OP функции связи
S7-1200 с модулем CM 1243-5 позволяет выполнять дистанционное программирование контроллера через PROFIBUS.
S7 функции связи
Поддержка коммуникационного обмена данными с другими системами на основе S7 функций связи (Put/Get):
- с другими программируемыми контроллерами SIMATIC S7;
- с приборами человеко-машинного интерфейса HMI;
- с компьютерами, ноутбуками и программаторами, оснащенными интерфейсом PROFIBUS.
Диагностика
STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих
- Считывать оперативные состояния коммуникационного модуля.
- Решать общие диагностические задачи.
- Выполнять диагностику соединений.
- Просматривать содержимое буфера диагностических сообщений.
Для конфигурирования CP 1243-5 необходим STEP 7 Basic V11 или выше.
Технические данные
SIPLUS CM 1243-5 | Заказной номер | 6GK7 243-5DX30-0XE0 |
| Назначение |
|
| Скорость обмена данными |
|
| Скорость обмена данными через сеть PROFIBUS | 9.6 Кбит/с … 12 Мбит/с |
| Интерфейсы |
|
| Количество электрических соединителей: |
|
| 1 |
| 1 |
| Конструкция соединителей: |
|
| 9-полюсное гнездо соединителя D-типа (RS485) |
|
|
| Электрические параметры |
|
| Род тока | Постоянный |
| Напряжение питания: |
|
| - |
| =24 В |
| Допустимое отклонение напряжения вверх от номинального | 20 % |
| Допустимое отклонение напряжения вниз от номинального | 20 % |
| Потребляемый ток: |
|
| - |
|
|
| 0.1 A |
| - |
| Потери активной мощности | 2.4 Вт |
| Условия эксплуатации, хранения и транспортировки |
|
| Диапазон температур: |
|
| 0 … 45 °C |
| 0 … 55 °C |
| -40 … +70 °C |
| -40 … +70 °C |
| - |
| Относительная влажность во время работы при температуре 25 °C, не более | 95 %, без появления конденсата |
| Степень защиты | IP20 |
| Конструкция |
|
| Формат модуля |
|
| Ширина | 30 мм |
| Высота | 100 мм |
| Глубина | 75 мм |
| Масса | 0.134 кг |
| Свойства |
|
| Количество модулей: |
|
| 1 |
| - |
| Производительность |
|
| Открытый обмен данными |
|
| Количество соединений при открытом обмене данными с помощью блоков SEND/RECEIVE, не более | - |
| Объем данных на SEND/RECEIVE соединение, не более | - |
| PROFIBUS DP |
|
| Ведущее устройство DPV1 | Есть |
| Количество подключаемых ведомых DP устройств | 16 |
| Адресное пространство: |
|
| 512 байт |
| 512 байт |
| 244 байт |
| 244 байт |
| 240 байт |
| Сервисы ведомого DP устройства: |
|
| Нет |
| Нет |
| Адресное пространство: |
|
| - |
| - |
| S7 функции связи |
|
| Количество S7 соединений: |
|
| 8 |
| 1 |
| 3 |
| До 4 соединений с другими станциями S7 |
| Одновременная поддержка нескольких протоколов |
|
| Количество активных соединений: |
|
| 8 |
| 8 |
| Функции управления, конфигурирования |
|
| Необходимое программное обеспечение конфигурирования |
|
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG1243-5DX30-2XE0 | 472 | SIPLUS S7-1200, КООМУНИКАЦИОННЫЙ МОДУЛЬ CM 1243-5; РАБОЧИЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25 ... +55°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА БАЗЕ 6GK7243-5DX30-0XE0. КОММ. МОДУЛЬ CM 1243-5, ДЛЯ ПОДКЛЮЧЕНИЯ S7-1200 К СЕТИ PROFIBUS DP В КАЧЕСТВЕ ВЕДУЩЕГО УСТРОЙСТВА | 443.08 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7972-0BA52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 38.90 |
| 6ES7972-0BB52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 50.77 |
| 6GK1500-0AA10 | 5O1 | SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ | 125.08 |
| 6GK1905-6AA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS | 62.96 |
| 6XV1830-0EH10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.46 |
