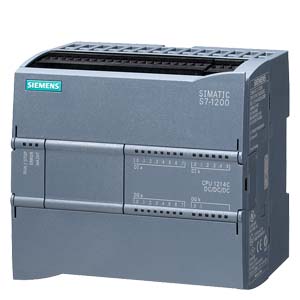

SIPLUS CPU 1214C

Разделы

SIPLUS CPU 1214C
  • Компактный высокопроизводительный центральный процессор.
  • 24 встроенных канала ввода-вывода.
  • Расширение:
    • 1 сигнальная/ коммуникационная плата (SB/ CB),
    • до 8 сигнальных модулей (SM),
    • до 3 сигнальных модулей (CM).

Замечание

Продукты семейства SIPLUS Extreme создаются на базе стандартных продуктов семейства SIMATIC. Здесь приведена информация о продуктах SIMATIC, дополненная информацией о продуктах SIPLUS Extreme.








Дизайн

CPU 1214C

Компактный центральный процессор CPU 1214C характеризуется следующими показателями:

  • Три модификации прибора с различными вариантами напряжений питания, входных и выходных напряжений.
  • Встроенный блок питания с входным напряжением ~85 ... 264 В или =24 В.
  • Встроенный блок питания датчиков/ исполнительных устройств: Выходное напряжение =24 В, ток нагрузки до 400 мА.
  • Четырнадцать встроенных дискретных входов =24 В с любой полярностью напряжения для всей группы (IEC характеристика типа 1).
  • Десять встроенных дискретных выходов с транзисторными ключами =24 В или с замыкающими контактами реле.
  • Два встроенных аналоговых входа 0 ... 10 В.
  • Два импульсных выхода (PTO) с частотой следования импульсов до 100 кГц.
  • Выходы широтно-импульсной модуляции (PWM) с частотой следования импульсов до 100 кГц.
  • Встроенный интерфейс Ethernet (TCP/IP, ISO-на-TCP).
  • Шесть скоростных счетчика (3 до 100 кГц + 3 до 30 кГц) с настраиваемыми входами разрешения работы и сброса. Могут использоваться в режиме суммирующего или вычитающего счета. Позволяют производить подключение инкрементальных датчиков положения.
  • Расширение дополнительными коммуникационными интерфейсами RS485 или RS232.
  • Расширение аналоговой или дискретной сигнальной платой без увеличения установочных размеров центрального процессора.
  • Расширение сигнальными модулями ввода/ вывода дискретных или аналоговых сигналов.
  • Опциональное расширение памяти с помощью SIMATIC Memory Card.
  • ПИД регулятор с функциями автоматической настройки.
  • Встроенные часы реального времени.
  • Входы прерываний: для быстрой реакции на нарастающий или спадающий фронт входного сигнала.
  • Съемные терминальные блоки для подключения внешних цепей.
  • Опциональный имитационный блок: для имитации входных сигналов контроллера во время отладки программы.

Исполнения



Исполнение:

Напряжение питания

Входное напряжение дискретных входов

Выходное напряжение дискретных выходов

Ток дискретного выхода
  • DC/DC/DC

=24 В

=24 В

=24 В

0.5 A, транзисторный ключ
  • DC/DC/реле

=24 В

=24 В

=5 … 30 В / ~5 … 250 В

2 A; 30 Вт в цепи постоянного тока / 200 Вт в цепи переменного тока
  • AC/DC/реле

~85 … 264 В

=24 В

=5 … 30 В / ~5 … 250 В

2 A; 30 Вт в цепи постоянного тока / 200 Вт в цепи переменного тока




Функции

CPU 1214C
  • Исчерпывающий набор команд: Программирование широкого спектра операций:
    • базовый набор команд для выполнения логических операций, адресации результата, сохранения данных, счета, отсчета выдержек времени, загрузки, пересылки, сравнения, сдвига, вращения, формирования дополнений, вызова подпрограмм (с локальными переменными);
    • встроенные команды управления обменом данными (например, протокол USS, Modbus RTU, S7 функции связи "T-Send/ T-Receive" или свободно программируемый порт);
    • удобные функции широтно-импульсной модуляции, формирования последовательностей импульсов, арифметические функции, математики с плавающей запятой, ПИД регулирования, переходов, циклов и преобразований кодов;
    • математические функции: SIN, COS, TAN, LN, EXP и т.д.
  • Счет: Удобные функции счета в сочетании с встроенными счетчиками и специальными командами управления их работой открывают новые горизонты в разработке различных приложений пользователя.
  • Обработка прерываний:
    • фиксация нарастающих или спадающих фронтов входных сигналов для формирования быстрого отклика на соответствующие события;
    • прерывания в функции времени;
    • прерывания от счетчиков при достижении заданного состояния или изменении направления счета;
    • коммуникационные прерывания, позволяющие ускорить и упростить обмен данными с периферийными приборами: принтерами, сканнерами и т.д.
  • Парольная защита.
  • Функции тестирования и диагностики: Удобный набор функций тестирования и диагностики. Например, функции интерактивной или автономной диагностики.
  • Принудительная установка входов и выходов в процессе отладки программы: входы и выходы могут переводиться в заданные состояния независимо от цикла выполнения программы, что упрощает выполнение работ по тестированию и отладке работы программы.
  • Управление перемещением в соответствии с требованиями стандарта PLCopen для решения простых задач управления перемещением и позиционирования.
  • Библиотечные функции.




Програмирование

CPU 1214C

Для программирования всех моделей контроллеров S7-1200 используется пакет программ STEP 7 Basic.




Технические данные

SIPLUS CPU 1214C



6AG1214-1AG31-4XB0

6AG1214-1AG31-5XB0

6AG1214-1AG31-2XB0

Описание продукта

CPU 1214C DC/DC/DC

CPU 1214C DC/DC/DC

CPU 1214C DC/DC/DC

Состояние продукта







необходимое программное обеспечение

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

Напряжения питания







Номинальное значение






  • =24 В

Есть

Есть

Есть
  • нижний допустимый предел (постоянный ток)

 20.4 В

20.4 В

20.4 В
  • верхний допустимый предел (постоянный ток)

 28.8 В

28.8 В

28.8 В
  • Защита от коротких замыканий

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Напряжение питания нагрузки L+






  • номинальное значение

=24 В

=24 В

=24 В
  • нижний допустимый предел (постоянный ток)

20.4 В

20.4 В

20.4 В
  • верхний допустимый предел (постоянный ток)

28.8 В

28.8 В

28.8 В

Потребляемый ток







Потребляемый ток

500 мА, типовое значение

 500 мА, типовое значение

500 мА; типовое значение

Потребляемый ток, не более

300 мА при ~120 В, 150 мА при ~240 В

1.5 A при =24 В

1.5 A при =24 В

Импульсный ток включения, не более

1.5 A при =24 В

12 A при =28.8 В

12 A при =28.8 В

Выходной ток питания внутренней шины контроллера (=5 В), не более

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

Потребляемый ток, мощность







Потребляемая мощность, типовое значение

12 Вт

12 Вт

12 Вт

Память







Объем памяти данных пользователя/ опций

75 Кбайт

75 Кбайт

75 Кбайт

RAM






  • встроенное

75 Кбайт

75 Кбайт

75 Кбайт
  • расширение

Нет

Нет

Нет

Загрузочная память:






  • встроенная

4 Мбайт

4 Мбайт

4 Мбайт

Защита данных при перебоях в питании контроллера






  • наличие

Есть; весь проект, небослуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM
  • без батареи

Есть

Есть

Есть

CPU/ блоки







Организационные блоки (OB)






  • количество, не более

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

CPU/ время выполнения







операций с битами, не менее

0.08 мкс на инструкцию

0.08 мкс на инструкцию

0.08 мкс на инструкцию

операций со словами, не менее

1.7 мкс на инструкцию

1.7 мкс на инструкцию

1.7 мкс на инструкцию

арифметических операций с плавающей запятой, не менее

2.3 мкс на инструкцию

2.3 мкс на инструкцию

2.3 мкс на инструкцию

Область памяти данных







Энергонезависимая память (включая таймеры, счетчики, флаги), не более

10 Кбайт

10 Кбайт

10 Кбайт

Флаги






  • количество, не более

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

Адресное пространство







Адресное пространство ввода/ вывода:






  • общее адресное пространство

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов
  • для входов

1 024 байт

1 024 байт

1 024 байт
  • для выходов

1 024 байт

1 024 байт

1 024 байт

Область отображения процесса






  • для входов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт
  • для выходов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

Дискретные каналы






  • встроенные дискретные входы (DI)

14

14

14
  • встроенные дискретные выходы (DO)

10

10

10

Аналоговые каналы






  • встроенные аналоговые входы (AI)

2

2

2
  • встроенные аналоговые выходы (AO)

0

0

0

Аппаратная конфигурация







Количество модулей на систему, не более

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

Время







Часы






  • аппаратные часы реального времени

Есть

Есть

Есть
  • запас хода при перебоях в питании

20 дней; типовое значение

20 дней; типовое значение

20 дней; типовое значение
  • точность хода (отклонение), не более.

60 с/ месяц при 25°C

60 с/ месяц при 25°C

60 с/ месяц при 25°C

Функции тестировани и отладки







Состояния/ управление






  • отображение состояний/ управление переменными

Есть

Есть

Есть
  • переменные

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Принудительная установка






  • принудительная установка

Есть

Есть

Есть

Коммуникационные функции







S7 функции связи






  • поддержка

Есть

Есть

Есть
  • в режиме сервера

Есть

Есть

Есть

Открытый обмен данными через IE






  • TCP/IP

Есть

Есть

Есть
  • ISO-на-TCP  (RFC1006)

Есть

Есть

Есть

Количество соединений






  • общее

15; динамические

15; динамические

15; динамические

1-й интерфейс







Тип интерфейса

PROFINET

PROFINET

PROFINET

Физический уровень

Ethernet

Ethernet

Ethernet

изоляция

Есть

Есть

Есть

автоматическое определение скорости обмена данными в сети

Есть

Есть

Есть

Автоматическая настройка на скорость обмена данными в сети

Есть

Есть

Есть

Автоматическая кроссировка подключаемого кабеля

Есть

Есть

Есть

CPU/ программирование







Программное обеспечение конфигурирования






  • STEP 7

STEP 7 Basic V11SP2

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

Языки программирования






  • LAD

Есть

Есть

Есть
  • FBD

Есть

Есть

Есть
  • SCL

Есть

Есть

Есть

Мониторинг времени цикла






  • настройка

Есть

Есть

Есть

Дискретные входы







Количество входов

14; встроенные

14; встроенные

14; встроенные
  • из них используется технологическими функциями

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

Полярность входного напряжения

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Количество одновременно опрашиваемых входов






    • при температуре до 40 °C

14

14

14

Входное напряжение






  • номинальное значение

=24 В

=24 В

=24 В
  • сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА
  • сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток






  • сигнала высокого уровня, типовое значение

1 мА

1 мА

1 мА

Задержка распространения входного сигнала при номинальном входном напряжении






  • для стандартных входов






    • настройка

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов
    • время переключения от низкого к высокому уровню, не менее

0.2 мс

0.2 мс

0.2 мс
    • время переключения от низкого к высокому уровню, не более

12.8 мс

12.8 мс

12.8 мс
  • для входов прерываний






    • настройка

Есть

Есть

Есть

Длина кабеля, не более






  • экранированного

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций
  • обычного

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

Дискретные выходы







Количество выходов

10

10

10
  • из них импульсных

4; 100 кГц, формирование последовательностей импульсов

4; 100 кГц, формирование последовательностей импульсов

4; 100 кГц, формирование последовательностей импульсов

Защита от коротких замыканий

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Ограничение коммутационных перенапряжений

UL+ - 48 В

UL+ - 48 В

UL+ - 48 В

Коммутационная способность выхода, не более






  • при активной нагрузке

0.5 A

0.5 A

0.5 A
  • при ламповой нагрузке

5 Вт

5 Вт

5 Вт

Выходное напряжение






  • сигнала низкого уровня (постоянный ток), не более

0.1 В с нагрузкой 10 кОм

0.1 В с нагрузкой 10 кОм

0.1 В с нагрузкой 10 кОм
  • сигнала высокого уровня, не менее

20 В

20 В

20 В

Выходной ток






  • сигнала высокого уровня, номинальное значение

 0.5 А

0.5 A

 0.5 А
  • сигнала низкого уровня, не более

 0.1 мА

0.1 мА

 0.1 мА

Время переключения при активной нагрузке, не более






  • от низкого к высокому уровню

1 мкс

1 мкс

1 мкс
  • от высокого к низкому уровню

5 мкс

5 мкс

5 мкс

Частота переключения выхода






  • для импульсного выхода при активной нагрузке, не более

100 кГц

100 кГц

100 кГц

Длина кабеля, не более






  • экранированного

500 м

500 м

500 м
  • обычного

150 м

150 м

150 м

Аналоговые входы







Количество входов

2

2

2

длина экранированного кабеля, не более

100 м; экранированная витая пара

100 м; экранированная витая пара

100 м; экранированная витая пара
  • сигналы напряжения

Есть

Есть

Есть

Входные диапазоны






  • 0 ... +10 В

Есть

Есть

Есть
  • входное сопротивление (0 ... 10 В)

≥100 кОм

≥100 кОм

≥100 кОм

Аналого-цифровое преобразование







Время интегрирования и преобразования/ разрешение на канал






  • разрешение с учетом переполнения, не более

10 бит

10 бит

10 бит
  • настраиваемое время интегрирования

Есть

Есть

Есть
  • время преобразования на канал

625 мкс

625 мкс

625 мкс

Питание датчиков







Питание 24 В датчиков






  • 24 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Датчики







Подключаемые датчики






  • 2-проводные датчики BERO

Есть

Есть

Есть

Встроенные функции







Количество счетчиков

6

6

6

Частота следования импульсов, не более

3х 100 кГц + 3х 30 кГц

3х 100 кГц + 3х 30 кГц

3х 100 кГц + 3х 30 кГц

Измеритель частоты

Есть

Есть

Есть

Управление позиционированием

Есть

Есть

Есть

ПИД регулирование

Есть

Есть

Есть

Количество импульсных входов

14

14

14

Количество импульсных выходов

4

4

4

Частота следования выходных импульсов, не более

 100 кГц

100 кГц

 100 кГц

Изоляция







Гальваническое разделение дискретных входов






  • испытательное напряжение изоляции

~500 В в течение 1 минуты

~500 В в течение 1 минуты

~500 В в течение 1 минуты
  • количество групп входов

1

1

1

Изоляция дискретных выходов






  • гальваническое разделение с внутренней шиной

Есть; реле

Есть

Есть; реле
  • гальваническое разделение между каналами одной группы

Нет

Нет

Нет
  • количество групп выходов

1

1

1

Допустимая разность потенциалов







между различными цепями

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

Электромагнитная совместимость







Стойкость к статическим разрядам






  • по IEC 61000-4-2

Есть

Есть

Есть

Стойкость к наводкам в кабельных линиях






  • в линии питания по IEC 61000-4-4

Есть

Есть

Есть
  • в сигнальных линиях по IEC 61000-4-4

Есть

Есть

Есть
  • в линиях питания по IEC 61000-4-5

Есть

Есть

Есть
  • стойкость к высокочастотным наводкам по IEC 61000-4-6

Есть

Есть

Есть
  • генерирование радиопомех по EN 55 011 (ограничительный класс A)

Есть; группа 1

Есть; группа 1

Есть; группа 1
  • генерирование радиопомех по EN 55 011 (ограничительный класс B)

Есть

Есть

Есть

Условия эксплуатации, хранения и транспортировки







Диапазон рабочих температур






  • нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • верхняя граница

60 °C = Tmax

60 °C = Tmax

70 °C = Tmax; при температуре > 60 °C количество каналов ввода-вывода, одновременно находящихся в активных состояниях, снижается на 50%. Не допускается использование SB/CB
  • вертикальная установка, нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • вертикальная установка, верхняя граница

50 °C = Tmax

50 °C = Tmax

50 °C = Tmax
  • горизонтальная установка, нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • горизонтальная установка, верхняя граница

60 °C = Tmax

60 °C = Tmax

70 °C = Tmax; при температуре > 60 °C количество каналов ввода-вывода, одновременно находящихся в активных состояниях, снижается на 50%. Не допускается использование SB/CB

Диапазон температур хранения/ транспортировки






  • нижняя граница

-40 °C

-40 °C

-40 °C
  • верхняя граница

70 °C

70 °C

70 °C

Атмосферное давление

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

Относительная влажность






  • во время работы

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

Стойкость к воздействию:






  • биологически активных веществ

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки
  • химически активных веществ

Есть

Есть

Есть
  • механически активных веществ

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Вибрация






  • вибрационные воздействия

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN
  • испытания по IEC 60068-2-6

Есть

Есть

Есть

Ударные воздействия






  • испытания по IEC 60068-2-27

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Степень защиты







IP 20

Есть

Есть

Есть

Стандарты, одобрения, сертификаты







Марка CE

Есть

Есть

Есть

CSA



Есть



C-TICK



Есть



UL



Есть



cULus



Есть



FM



Есть



Морскиесетификаты



Есть



Габариты и масса







Габариты и масса






  • Ширина

110 мм

110 мм

110 мм
  • Высота

100 мм

100 мм

100 мм
  • Глубина

75 мм

75 мм

75 мм

Масса






  • масса, приблизительно

415 г

415 г

415 г



6AG1214-1BG31-4XB0

6AG1214-1BG31-5XB0

6AG1214-1BG31-2XB0

Описание продукта

CPU 1214C AC/DC/реле

CPU 1214C AC/DC/реле

CPU 1214C AC/DC/реле

Состояние продукта







необходимое программное обеспечение

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

Напряжения питания







Номинальное значение






  • ~120 B

Есть

Есть

Есть
  • ~230 B

Есть

Есть

Есть
  • нижний допустимый предел (переменный ток)

85 В

85 В

85 В
  • верхний допустимый предел (переменный ток)

264 В

 264 В

 264 В
  • Частота переменного тока, не менее

47 Гц

 47 Гц

 47 Гц
  • Частота переменного тока, не более

63 Гц

 63 Гц

 63 Гц
  • Защита от коротких замыканий

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Напряжение питания нагрузки L+






  • номинальное значение

=24 В

=24 В

=24 В
  • нижний допустимый предел (постоянный ток)

5 В

5 В

5 В
  • верхний допустимый предел (постоянный ток)

250 В

250 В

250 В

Потребляемый ток







Потребляемый ток

100 мА при ~120 В, 50 мА при ~240 В, номинальные значения

100 мА при ~120 В, 50 мА при ~240 В, номинальные значения

100 мА при ~120 В, 50 мА при ~240 В, номинальные значения

Потребляемый ток, не более

300 мА при ~120 В, 150 мА при ~240 В

300 мА при ~120 В, 150 мА при ~240 В

300 мА при ~120 В, 150 мА при ~240 В

Импульсный ток включения, не более

20 A при ~264 В

20 A при ~264 В

20 A при ~264 В

Выходной ток питания внутренней шины контроллера (=5 В), не более

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

Потребляемый ток, мощность







Потребляемая мощность, типовое значение

14 Вт

14 Вт

14 Вт

Память







Объем памяти данных пользователя/ опций

75 Кбайт

75 Кбайт

75 Кбайт

RAM






  • встроенное

75 Кбайт

75 Кбайт

75 Кбайт
  • расширение

Нет

Нет

Нет

Загрузочная память:






  • встроенная

4 Мбайт

4 Мбайт

4 Мбайт

Защита данных при перебоях в питании контроллера






  • наличие

Есть; весь проект, небослуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM
  • без батареи

Есть

Есть

Есть

CPU/ блоки







Организационные блоки (OB)






  • количество, не более

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

CPU/ время выполнения







операций с битами, не менее

0.08 мкс на инструкцию

0.08 мкс на инструкцию

0.08 мкс на инструкцию

операций со словами, не менее

1.7 мкс на инструкцию

1.7 мкс на инструкцию

1.7 мкс на инструкцию

арифметических операций с плавающей запятой, не менее

2.3 мкс на инструкцию

2.3 мкс на инструкцию

2.3 мкс на инструкцию

Область памяти данных







Энергонезависимая память (включая таймеры, счетчики, флаги), не более

10 Кбайт

10 Кбайт

10 Кбайт

Флаги






  • количество, не более

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

Адресное пространство







Адресное пространство ввода/ вывода:






  • общее адресное пространство

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов
  • для входов

1 024 байт

1 024 байт

1 024 байт
  • для выходов

1 024 байт

1 024 байт

1 024 байт

Область отображения процесса






  • для входов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт
  • для выходов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

Дискретные каналы






  • встроенные дискретные входы (DI)

14

14

14
  • встроенные дискретные выходы (DO)

10

10

10

Аналоговые каналы






  • встроенные аналоговые входы (AI)

2

2

2
  • встроенные аналоговые выходы (AO)

0

0

0

Аппаратная конфигурация







Количество модулей на систему, не более

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

Время







Часы






  • аппаратные часы реального времени

Есть

Есть

Есть
  • запас хода при перебоях в питании

20 дней; типовое значение

20 дней; типовое значение

20 дней; типовое значение
  • точность хода (отклонение), не более.

60 с/ месяц при 25°C

60 с/ месяц при 25°C

60 с/ месяц при 25°C

Функции тестировани и отладки







Состояния/ управление






  • отображение состояний/ управление переменными

Есть

Есть

Есть
  • переменные

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Принудительная установка






  • принудительная установка

Есть

Есть

Есть

Коммуникационные функции







S7 функции связи






  • поддержка

Есть

Есть

Есть
  • в режиме сервера

Есть

Есть

Есть

Открытый обмен данными через IE






  • TCP/IP

Есть

Есть

Есть
  • ISO-на-TCP  (RFC1006)

Есть

Есть

Есть

Количество соединений






  • общее

15; динамические

15; динамические

15; динамические

1-й интерфейс







Тип интерфейса

PROFINET

PROFINET

PROFINET

Физический уровень

Ethernet

Ethernet

Ethernet

изоляция

Есть

Есть

Есть

автоматическое определение скорости обмена данными в сети

Есть

Есть

Есть

Автоматическая настройка на скорость обмена данными в сети

Есть

Есть

Есть

Автоматическая кроссировка подключаемого кабеля

Есть

Есть

Есть

CPU/ программирование







Программное обеспечение конфигурирования






  • STEP 7

STEP 7 Basic V11SP2

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

Языки программирования






  • LAD

Есть

Есть

Есть
  • FBD

Есть

Есть

Есть
  • SCL

Есть

Есть

Есть

Мониторинг времени цикла






  • настройка

Есть

Есть

Есть

Дискретные входы







Количество входов

14; встроенные

14; встроенные

14; встроенные
  • из них используется технологическими функциями

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

Полярность входного напряжения

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Количество одновременно опрашиваемых входов






    • при температуре до 40 °C

14

14

14

Входное напряжение






  • номинальное значение

=24 В

=24 В

=24 В
  • сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА
  • сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток






  • сигнала высокого уровня, типовое значение

1 мА

1 мА

1 мА

Задержка распространения входного сигнала при номинальном входном напряжении






  • для стандартных входов






    • настройка

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов
    • время переключения от низкого к высокому уровню, не менее

0.2 мс

0.2 мс

0.2 мс
    • время переключения от низкого к высокому уровню, не более

12.8 мс

12.8 мс

12.8 мс
  • для входов прерываний






    • настройка

Есть

Есть

Есть

Длина кабеля, не более






  • экранированного

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций
  • обычного

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

Дискретные выходы







Количество выходов

10; реле

10; реле

10; реле

Защита от коротких замыканий

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Ограничение коммутационных перенапряжений







Коммутационная способность выхода, не более






  • при активной нагрузке

2 A

2 A

2 A
  • при ламповой нагрузке

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

Время переключения при активной нагрузке, не более






  • от низкого к высокому уровню

10 мс

10 мс

10 мс
  • от высокого к низкому уровню

10 мс

10 мс

10 мс

Частота переключения выхода






  • для импульсного выхода при активной нагрузке, не более

1 Гц

1 Гц

1 Гц

Длина кабеля, не более






  • экранированного

500 м

500 м

500 м
  • обычного

150 м

150 м

150 м

Релейные выходы







Количество выходов

10

10

10

Количество циклов срабатывания

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Аналоговые входы







Количество входов

2

2

2

длина экранированного кабеля, не более

100 м; экранированная витая пара

100 м; экранированная витая пара

100 м; экранированная витая пара
  • сигналы напряжения

Есть

Есть

Есть

Входные диапазоны






  • 0 ... +10 В

Есть

Есть

Есть
  • входное сопротивление (0 ... 10 В)

≥100 кОм

≥100 кОм

≥100 кОм

Аналого-цифровое преобразование







Время интегрирования и преобразования/ разрешение на канал






  • разрешение с учетом переполнения, не более

10 бит

10 бит

10 бит
  • настраиваемое время интегрирования

Есть

Есть

Есть
  • время преобразования на канал

625 мкс

625 мкс

625 мкс

Питание датчиков







Питание 24 В датчиков






  • 24 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Датчики







Подключаемые датчики






  • 2-проводные датчики BERO

Есть

Есть

Есть

Встроенные функции







Количество счетчиков

6

6

6

Частота следования импульсов, не более

3х 100 кГц + 3х 30 кГц

3х 100 кГц + 3х 30 кГц

3х 100 кГц + 3х 30 кГц

Измеритель частоты

Есть

Есть

Есть

Управление позиционированием

Есть

Есть

Есть

ПИД регулирование

Есть

Есть

Есть

Количество импульсных входов

14

14

14

Изоляция







Гальваническое разделение дискретных входов






  • испытательное напряжение изоляции

~500 В в течение 1 минуты

~500 В в течение 1 минуты

~500 В в течение 1 минуты
  • количество групп входов

1

1

1

Изоляция дискретных выходов






  • гальваническое разделение с внутренней шиной

Есть; реле

Есть

Есть; реле
  • гальваническое разделение между каналами одной группы

Нет

Нет

Нет
  • количество групп выходов

2

1

2

Допустимая разность потенциалов







между различными цепями

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

Электромагнитная совместимость







Стойкость к статическим разрядам






  • по IEC 61000-4-2

Есть

Есть

Есть

Стойкость к наводкам в кабельных линиях






  • в линии питания по IEC 61000-4-4

Есть

Есть

Есть
  • в сигнальных линиях по IEC 61000-4-4

Есть

Есть

Есть
  • в линиях питания по IEC 61000-4-5

Есть

Есть

Есть
  • стойкость к высокочастотным наводкам по IEC 61000-4-6

Есть

Есть

Есть
  • генерирование радиопомех по EN 55 011 (ограничительный класс A)

Есть; группа 1

Есть; группа 1

Есть; группа 1
  • генерирование радиопомех по EN 55 011 (ограничительный класс B)

Есть

Есть

Есть

Условия эксплуатации, хранения и транспортировки







Диапазон рабочих температур






  • нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • верхняя граница

60 °C = Tmax

60 °C = Tmax

70 °C = Tmax; при температуре > 60 °C количество каналов ввода-вывода, одновременно находящихся в активных состояниях, снижается на 50%. Не допускается использование SB/CB
  • вертикальная установка, нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • вертикальная установка, верхняя граница

50 °C = Tmax

50 °C = Tmax

50 °C = Tmax
  • горизонтальная установка, нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • горизонтальная установка, верхняя граница

60 °C = Tmax

60 °C = Tmax

70 °C = Tmax; при температуре > 60 °C количество каналов ввода-вывода, одновременно находящихся в активных состояниях, снижается на 50%. Не допускается использование SB/CB

Диапазон температур хранения/ транспортировки






  • нижняя граница

-40 °C

-40 °C

-40 °C
  • верхняя граница

70 °C

70 °C

70 °C

Атмосферное давление

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

Относительная влажность






  • во время работы

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

Стойкость к воздействию:






  • биологически активных веществ

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки
  • химически активных веществ

Есть

Есть

Есть
  • механически активных веществ

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Вибрация






  • вибрационные воздействия

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN
  • испытания по IEC 60068-2-6

Есть

Есть

Есть

Ударные воздействия






  • испытания по IEC 60068-2-27

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Степень защиты







IP 20

Есть

Есть

Есть

Стандарты, одобрения, сертификаты







Марка CE

Есть

Есть

Есть

CSA



Есть



C-TICK



Есть



UL



Есть



cULus



Есть



FM



Есть



Морские сертификаты



Есть



Габариты и масса







Габариты и масса






  • Ширина

110 мм

110 мм

110 мм
  • Высота

100 мм

100 мм

100 мм
  • Глубина

75 мм

75 мм

75 мм

Масса






  • масса, приблизительно

475 г

475 г

475 г



6AG1214-1HG31-4XB0

6AG1214-1HG31-5XB0

6AG1214-1HG31-2XB0

Описание продукта

CPU 1214C DC/DC/реле

CPU 1214C DC/DC/реле

CPU 1214C DC/DC/реле

Состояние продукта







необходимое программное обеспечение

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

Напряжения питания







Номинальное значение






  • =24 В

Есть

Есть

Есть
  • нижний допустимый предел (постоянный ток)

 20.4 В

20.4 В

20.4 В
  • верхний допустимый предел (постоянный ток)

 28.8 В

28.8 В

28.8 В
  • Защита от коротких замыканий

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Напряжение питания нагрузки L+






  • номинальное значение

=24 В

=24 В

=24 В
  • нижний допустимый предел (постоянный ток)

5 В

5 В

5 В
  • верхний допустимый предел (постоянный ток)

250 В

250 В

250 В

Потребляемый ток







Потребляемый ток

500 мА, типовое значение

 500 мА, типовое значение

500 мА; типовое значение

Потребляемый ток, не более

1.5 A при =24 В

1.5 A при =24 В

1.5 A при =24 В

Импульсный ток включения, не более

12 A при =28.8 В

12 A при =28.8 В

12 A при =28.8 В

Выходной ток питания внутренней шины контроллера (=5 В), не более

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

Потребляемый ток, мощность







Потребляемая мощность, типовое значение

12 Вт

12 Вт

12 Вт

Память







Объем памяти данных пользователя/ опций

75 Кбайт

75 Кбайт

75 Кбайт

RAM






  • встроенное

75 Кбайт

75 Кбайт

75 Кбайт
  • расширение

Нет

Нет

Нет

Загрузочная память:






  • встроенная

4 Мбайт

4 Мбайт

4 Мбайт

Защита данных при перебоях в питании контроллера






  • наличие

Есть; весь проект, небослуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM
  • без батареи

Есть

Есть

Есть

CPU/ блоки







Организационные блоки (OB)






  • количество, не более

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

CPU/ время выполнения







операций с битами, не менее

0.08 мкс на инструкцию

0.08 мкс на инструкцию

0.08 мкс на инструкцию

операций со словами, не менее

1.7 мкс на инструкцию

1.7 мкс на инструкцию

1.7 мкс на инструкцию

арифметических операций с плавающей запятой, не менее

2.3 мкс на инструкцию

2.3 мкс на инструкцию

2.3 мкс на инструкцию

Область памяти данных







Энергонезависимая память (включая таймеры, счетчики, флаги), не более

10 Кбайт

10 Кбайт

10 Кбайт

Флаги






  • количество, не более

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

Адресное пространство







Адресное пространство ввода/ вывода:






  • общее адресное пространство

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов
  • для входов

1 024 байт

1 024 байт

1 024 байт
  • для выходов

1 024 байт

1 024 байт

1 024 байт

Область отображения процесса






  • для входов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт
  • для выходов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

Дискретные каналы






  • встроенные дискретные входы (DI)

14

14

14
  • встроенные дискретные выходы (DO)

10

10

10

Аналоговые каналы






  • встроенные аналоговые входы (AI)

2

2

2
  • встроенные аналоговые выходы (AO)

0

0

0

Аппаратная конфигурация







Количество модулей на систему, не более

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

Время







Часы






  • аппаратные часы реального времени

Есть

Есть

Есть
  • запас хода при перебоях в питании

20 дней; типовое значение

20 дней; типовое значение

20 дней; типовое значение
  • точность хода (отклонение), не более.

60 с/ месяц при 25°C

60 с/ месяц при 25°C

60 с/ месяц при 25°C

Функции тестировани и отладки







Состояния/ управление






  • отображение состояний/ управление переменными

Есть

Есть

Есть
  • переменные

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Принудительная установка






  • принудительная установка

Есть

Есть

Есть

Коммуникационные функции







S7 функции связи






  • поддержка

Есть

Есть

Есть
  • в режиме сервера

Есть

Есть

Есть

Открытый обмен данными через IE






  • TCP/IP

Есть

Есть

Есть
  • ISO-на-TCP  (RFC1006)

Есть

Есть

Есть

Количество соединений






  • общее

15; динамические

15; динамические

15; динамические

1-й интерфейс







Тип интерфейса

PROFINET

PROFINET

PROFINET

Физический уровень

Ethernet

Ethernet

Ethernet

изоляция

Есть

Есть

Есть

автоматическое определение скорости обмена данными в сети

Есть

Есть

Есть

Автоматическая настройка на скорость обмена данными в сети

Есть

Есть

Есть

Автоматическая кроссировка подключаемого кабеля

Есть

Есть

Есть

CPU/ программирование







Программное обеспечение конфигурирования






  • STEP 7

STEP 7 Basic V11SP2

STEP 7 Basic V11 SP2

STEP 7 Basic V11 SP2

Языки программирования






  • LAD

Есть

Есть

Есть
  • FBD

Есть

Есть

Есть
  • SCL

Есть

Есть

Есть

Мониторинг времени цикла






  • настройка

Есть

Есть

Есть

Дискретные входы







Количество входов

14; встроенные

14; встроенные

14; встроенные
  • из них используется технологическими функциями

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

Полярность входного напряжения

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Количество одновременно опрашиваемых входов






    • при температуре до 40 °C

14

14

14

Входное напряжение






  • номинальное значение

=24 В

=24 В

=24 В
  • сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА
  • сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток






  • сигнала высокого уровня, типовое значение

1 мА

1 мА

1 мА

Задержка распространения входного сигнала при номинальном входном напряжении






  • для стандартных входов






    • настройка

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов
    • время переключения от низкого к высокому уровню, не менее

0.2 мс

0.2 мс

0.2 мс
    • время переключения от низкого к высокому уровню, не более

12.8 мс

12.8 мс

12.8 мс
  • для входов прерываний






    • настройка

Есть

Есть

Есть

Длина кабеля, не более






  • экранированного

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций
  • обычного

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

Дискретные выходы







Количество выходов

10; реле

10; реле

10; реле

Защита от коротких замыканий

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Ограничение коммутационных перенапряжений







Коммутационная способность выхода, не более






  • при активной нагрузке

2 A

2 A

2 A
  • при ламповой нагрузке

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

Время переключения при активной нагрузке, не более






  • от низкого к высокому уровню

10 мс

10 мс

10 мс
  • от высокого к низкому уровню

10 мс

10 мс

10 мс

Частота переключения выхода






  • для импульсного выхода при активной нагрузке, не более

1 Гц

1 Гц

1 Гц

Длина кабеля, не более






  • экранированного

500 м

500 м

500 м
  • обычного

150 м

150 м

150 м

Релейные выходы







Количество выходов

10

10

10

Количество циклов срабатывания

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Аналоговые входы







Количество входов

2

2

2

длина экранированного кабеля, не более

100 м; экранированная витая пара

100 м; экранированная витая пара

100 м; экранированная витая пара
  • сигналы напряжения

Есть

Есть

Есть

Входные диапазоны






  • 0 ... +10 В

Есть

Есть

Есть
  • входное сопротивление (0 ... 10 В)

≥100 кОм

≥100 кОм

≥100 кОм

Аналого-цифровое преобразование







Время интегрирования и преобразования/ разрешение на канал






  • разрешение с учетом переполнения, не более

10 бит

10 бит

10 бит
  • настраиваемое время интегрирования

Есть

Есть

Есть
  • время преобразования на канал

625 мкс

625 мкс

625 мкс

Питание датчиков







Питание 24 В датчиков






  • 24 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Датчики







Подключаемые датчики






  • 2-проводные датчики BERO

Есть

Есть

Есть

Встроенные функции







Количество счетчиков

6

6

6

Частота следования импульсов, не более

3х 100 кГц + 3х 30 кГц

3х 100 кГц + 3х 30 кГц

3х 100 кГц + 3х 30 кГц

Измеритель частоты

Есть

Есть

Есть

Управление позиционированием

Есть

Есть

Есть

ПИД регулирование

Есть

Есть

Есть

Количество импульсных входов

14

14

14

Изоляция







Гальваническое разделение дискретных входов






  • испытательное напряжение изоляции

~500 В в течение 1 минуты

~500 В в течение 1 минуты

~500 В в течение 1 минуты
  • количество групп входов

1

1

1

Изоляция дискретных выходов






  • гальваническое разделение с внутренней шиной

Есть; реле

Есть

Есть; реле
  • гальваническое разделение между каналами одной группы

Нет

Нет

Нет
  • количество групп выходов

2

1

2

Допустимая разность потенциалов







между различными цепями

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

Электромагнитная совместимость







Стойкость к статическим разрядам






  • по IEC 61000-4-2

Есть

Есть

Есть

Стойкость к наводкам в кабельных линиях






  • в линии питания по IEC 61000-4-4

Есть

Есть

Есть
  • в сигнальных линиях по IEC 61000-4-4

Есть

Есть

Есть
  • в линиях питания по IEC 61000-4-5

Есть

Есть

Есть
  • стойкость к высокочастотным наводкам по IEC 61000-4-6

Есть

Есть

Есть
  • генерирование радиопомех по EN 55 011 (ограничительный класс A)

Есть; группа 1

Есть; группа 1

Есть; группа 1
  • генерирование радиопомех по EN 55 011 (ограничительный класс B)

Есть

Есть

Есть

Условия эксплуатации, хранения и транспортировки







Диапазон рабочих температур






  • нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • верхняя граница

60 °C = Tmax

60 °C = Tmax

70 °C = Tmax; при температуре > 60 °C количество каналов ввода-вывода, одновременно находящихся в активных состояниях, снижается на 50%. Не допускается использование SB/CB
  • вертикальная установка, нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • вертикальная установка, верхняя граница

50 °C = Tmax

50 °C = Tmax

50 °C = Tmax
  • горизонтальная установка, нижняя граница

-20 °C = Tmin; запуск при 0 °C

-40 °C = Tmin; запуск при -25 °C

-40 °C = Tmin; запуск при -25 °C
  • горизонтальная установка, верхняя граница

60 °C = Tmax

60 °C = Tmax

70 °C = Tmax; при температуре > 60 °C количество каналов ввода-вывода, одновременно находящихся в активных состояниях, снижается на 50%. Не допускается использование SB/CB

Диапазон температур хранения/ транспортировки






  • нижняя граница

-40 °C

-40 °C

-40 °C
  • верхняя граница

70 °C

70 °C

70 °C

Атмосферное давление

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

1080 ... 795 гПа (-1000 ... 2000 м над уровнем моря) при Tmin ... Tmax;

795 ... 658 гПа (2000 ... 3500 м над уровнем моря) при Tmin ... Tmax - 10K;

658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20K

Относительная влажность






  • во время работы

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

100 %; допускается появления конденсата и льда. При наличии конденсата/ льда выполнение пуско-наладочных работ запрещено

Стойкость к воздействию:






  • биологически активных веществ

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3B2: споры плесени, грибка, сухой гнили (исключая фауну). На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки
  • химически активных веществ

Есть

Есть

Есть
  • механически активных веществ

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Есть; класс 3S4: пыль, песок. На незадействованные интерфейсы устанавливаются включенные в комплект поставки колпачки

Вибрация






  • вибрационные воздействия

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN
  • испытания по IEC 60068-2-6

Есть

Есть

Есть

Ударные воздействия






  • испытания по IEC 60068-2-27

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Степень защиты







IP 20

Есть

Есть

Есть

Стандарты, одобрения, сертификаты







Марка CE

Есть

Есть

Есть

CSA



Есть



C-TICK



Есть



UL



Есть



cULus



Есть



FM



Есть



Морские сертификаты



Есть



Габариты и масса







Габариты и масса






  • Ширина

110 мм

110 мм

110 мм
  • Высота

100 мм

100 мм

100 мм
  • Глубина

75 мм

75 мм

75 мм

Масса






  • масса, приблизительно

435 г

435 г

435 г






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AG1214-1AG31-2XB0472SIPLUS S7-1200 CPU 1214C DC/DC/DC -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7214-1AG31-0XB0 . COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 - 10V DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB 520.46
6AG1214-1AG31-4XB0472SIPLUS S7-1200 CPU 1214C DC/DC/DC FOR MEDIAL STRESS WITH CONFORMAL COATING BASED ON 6ES7214-1AG31-0XB0 . COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 - 10V DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB 438.84
6AG1214-1AG31-5XB0472SIPLUS S7-1200 CPU 1214C DC/DC/DC -25 ... +60 DEGREES C WITH CONFORMAL COATING SIGNAL BOARD USEABLE BASED ON 6ES7214-1AG31-0XB0 . COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 - 10V DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB 488.66
6AG1214-1BG31-2XB0472SIPLUS S7-1200 CPU 1214C AC/DC/RLY -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7214-1BG31-0XB0 . COMPACT CPU, AC/DC/RLY, ONBOARD I/O: 14 DI 24V DC; 10 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 85 - 264 V AC @ 47 - 63 HZ, PROGRAM/DATA MEMORY: 75 KB 520.46
6AG1214-1BG31-4XB0472SIPLUS S7-1200 CPU 1214C AC/DC/RLY FOR MEDIAL STRESS WITH CONFORMAL COATING BASED ON 6ES7214-1BG31-0XB0 . COMPACT CPU, AC/DC/RLY, ONBOARD I/O: 14 DI 24V DC; 10 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 85 - 264 V AC @ 47 - 63 HZ, PROGRAM/DATA MEMORY: 75 KB 438.84
6AG1214-1BG31-5XB0472SIPLUS S7-1200 CPU 1214C AC/DC/RLY -25 ... +55 DEGREES C WITH CONFORMAL COATING SIGNAL BOARD USEABLE BASED ON 6ES7214-1BG31-0XB0 . COMPACT CPU, AC/DC/RELAY, ONBOARD I/O: 14 DI 24V DC; 10 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 85 - 264 V AC @ 47 - 63 HZ, PROGRAM/DATA MEMORY: 75 KB 488.66
6AG1214-1HG31-2XB0472SIPLUS S7-1200 CPU 1214C DC/DC/RLY -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7214-1HG31-0XB0 . COMPACT CPU, DC/DC/RLY, ONBOARD I/O: 14 DI 24V DC; 10 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB 520.46
6AG1214-1HG31-4XB0472SIPLUS S7-1200 CPU 1214C DC/DC/RLY FOR MEDIAL STRESS WITH CONFORMAL COATING BASED ON 6ES7214-1HG31-0XB0 . COMPACT CPU, DC/DC/RLY, ONBOARD I/O: 14 DI 24V DC; 10 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB 438.84
6AG1214-1HG31-5XB0472SIPLUS S7-1200 CPU 1214C DC/DC/RLY -25 ... +60 DEGREES C WITH CONFORMAL COATING SIGNAL BOARD USEABLE BASED ON 6ES7214-1HG31-0XB0 . COMPACT CPU, DC/DC/RLY, ONBOARD I/O: 14 DI 24V DC; 10 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: AC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB 488.66




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AG1223-0BD30-4XB0472SIPLUS S7-1200 СИГНАЛЬНАЯ ПЛАТА SB1223 2DI/2DO ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6ES7223-0BD30-0XB0. ДИСКРЕТНЫЕ ВХОДЫ/ВЫХОДЫ 2 DI =24 В/2 DO =24 В 71.66
6AG1223-0BD30-5XB0472SIPLUS S7-1200, СИГНАЛЬНАЯ ПЛАТА SB1223 2DI/2DO, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАД. ЦЕЛЬСИЯ, C С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7223-0BD30-0XB0. ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА 2 DI =24 В/2 DO =24 В 88.19
6AG1232-4HA30-4XB0472SIPLUS S7-1200 СИГНАЛЬНАЯ ПЛАТА SB1232 1AO ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6ES7232-4HA30-0XB0. АНАЛОГОВЫЙ ВЫХОД 1 AO, +/- 10 В (12 БИТ РАЗР.) ИЛИ 0 - 20 MA (11 БИТ РАЗР.) 108.12
6AG1232-4HA30-5XB0472SIPLUS S7-1200, СИГНАЛЬНАЯ ПЛАТА SB1232 1AO, -25... +70 ГРАД. ЦЕЛЬСИЯ, C КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7232-4HA30-0XB0, АНАЛОГОВЫЙ ВЫХОД 1 AO, =+/- 10 В (12 БИТ) ИЛИ 0 - 20 МА (11 БИТ) 124.02
6AG1647-0AA11-2AX0471SIPLUS HMI, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА KTP400 BASIC MOНО PN 3,8'', ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -10... + 60 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6AV6647-0AA11-3AX0, TFT-ДИСПЛЕЙ 3,8 ДЮЙМА, ИНТЕРФЕЙС ETHERNET 605.26
6AG1647-0AD11-2AX0471SIPLUS HMI, БАЗОВАЯ ПАНЕЛЬОПЕРАТОРА KTP600 BASIC COLOR PN 5,7',' ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6AV6647-0AD11-3AX0 . 5,7 TFT ДИСПЛЕЙ, 256 ЦВЕТОВ, ИНТЕРФЕЙС ETHERNET 1229.60
6AG1647-0AF11-4AX0471SIPLUS HMI, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА KTP1000 BASIC COLOR ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6AV6647-0AF11-3AX0 2215.40
6AG1647-0AG11-4AX0471SIPLUS HMI, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА TP1500 BASIC COLOR PN, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ ПАНЕЛИ 6AV6647-0AG11-3AX0 3752.40
6AV6647-0AB11-3AX0237SIMATIC KTP600 BASIC MONO PN 5,7, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫМ STN-ДИСПЛЕЕМ, ИНТЕРФЕЙС ETHERNET, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD) 424.00
6ES7221-3AD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI, =5В 200КГЦ 55.12
6ES7221-3BD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI, =24В 200КГЦ 55.12
6ES7222-1AD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1222, 4DQ, =5В 200КГЦ 55.12
6ES7222-1BD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1222, 4DQ, =24В 200КГЦ 55.12
6ES7223-3AD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2DI/DQ, =5В 200КГЦ 55.12
6ES7223-3BD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2DI/DQ, =24В 200КГЦ 55.12
6ES7231-4HA30-0XB0212SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА АНАЛОГОВОГО ВВОДА SB 1231, 1 AI, +/- =10 В (12 БИТ РАЗР.) ИЛИ 0 - 20 MA 55.12
6ES7231-5PA30-0XB0212SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОСОПРОТИВЛЕНИЯ SB 1231 RTD, 1 АНАЛОГОВЫЙ ВХОД (ТЕРМОСОПРОТИВЛЕНИЕ), 1-КАНАЛЬНАЯ, PT 100 И PT1000 83.21
6ES7231-5QA30-0XB0212SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОПАРЫ SB 1231 TC, 1 АНАЛОГОВЫЙ ВХОД (ТЕРМОПАРА), 1-КАНАЛЬНАЯ, ТЕРМОПАРЫ J ИЛИ K 83.21
6ES7241-1CH30-1XB0212SIMATIC S7-1200, КОММУНИКАЦИОННАЯ СИСТЕМНАЯ ПЛАТА CB 1241, RS485, ВИНТОВОЕ ПОДКЛЮЧЕНИЕ, ПОДДЕРЖКА ТЕЛЕГРАММ В РЕЖИМЕ СВОБОДНО ПРОГРАММИРУЕМОГО ПОРТА 71.34
6ES7274-1XH30-0XA0212SIMATIC S7-1200, 14-КАНАЛЬНЫЙ СИМУЛЯТОР-ПЕРЕКЛЮЧАТЕЛЬ ВХОДОВ, ПЕРЕКЛЮЧАТЕЛИ ПОСТОЯННОГО ТОКА 121.05
6ES7290-6AA30-0XA0212SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM 12XX, 2.0 M 49.71
6ES7291-1AB30-0XA0212SIMATIC S7-1200, НАБОР ЗАПАСНЫХ ДВЕРОК, CPU 1214 (CPU 1214 ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ/ ЗАГЛУШКА СИГНАЛЬНОЙ ПЛАТЫ), ПО 4 ШТУКИ КАЖДОЙ 22.05
6ES7292-1AM30-0XA0212SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, НИЖНИЙ СОЕДИНИТЕЛЬ ДЛЯ CPU 1214C (4 ШТ. С 12 ВИНТАМИ КАЖДЫЙ) 33.07
6ES7292-1AV30-0XA0212SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, НИЖНИЙ СОЕДИНИТЕЛЬ ДЛЯ CPU 1214C (4 ШТ. С 20 ВИНТАМИ КАЖДЫЙ) 48.65
6ES7292-1BC30-0XA0212SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЗОЛОЧЁНЫЙ, ДЛЯ АНАЛОГОВЫХ КАНАЛОВ CPU (4 ШТ. С 3 ВИНТАМИ КАЖДЫЙ) 22.05
6ES7298-8FA30-8AH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ДЛЯ S7-1200, НЕМЕЦКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8AQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», НЕМЕЦКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8BH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ДЛЯ S7-1200, АНГЛИЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8BQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», АНГЛИЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8CH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ФРАНЦУЗСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8CQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ФРАНЦУЗСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8DH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ИСПАНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8DQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ИСПАНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8EH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ИТАЛЬЯНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8EQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ИТАЛЬЯНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8KH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, КИТАЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8KQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», КИТАЙСКИЙ ЯЗЫК 38.90
6ES7954-8LF01-0AA0212SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ ЦПУ S7-1200, 3,3 В NFLASH, 24 МБАЙТ 270.30
