Заказной номер

6AG1 331-7TB00-7AB0

6AG1 331-7TB00-4AB0

Заказной номер базового модуля

6ES7 331-7TB00-0AB0

6ES7 331-7TB00-0AB0

Диапазон рабочих температур

-25 ... +70 °C

0 ... +60 °C

Защитные покрытия

Печатных плат и электронных компонентов

Технические данные

Соответствуют техническим данным базовых модулей за исключением допустимых условий эксплуатации.

Условия эксплуатации

• относительная влажность

5 … 100 %Допускается появление конденсата

• биологически активные вещества

По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)

• химически активные вещества

По EN 60721-3-3, класс 3C4, включая соленый туман, и уровни сложности G1; G2; G3; GX 1)2) по ISA–S71.04

• механически активные вещества

По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)

• атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)

1080 ... 795 гПа (-1000 … +2000 м)

во всем диапазоне рабочих температур

795...658 гПа (+2,000 ... +3,500 м)

со снижением верхней границы на 10 K

658...540 гПа (+3500 ... +5000 м)

со снижением верхней границы на 20K

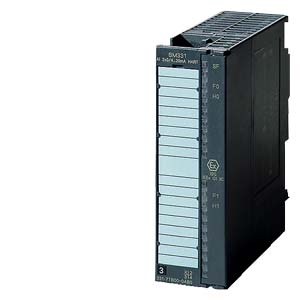

6ES7331-7TB00-0AB0

Напряжение и токи

Напряжение питания нагрузки L+

• Номинальное значение (DC)

=24 В

• защита от неправильной полярности напряжения

Есть

Питание датчиков:

• номинальное значение

=15 В

• защита от короткого замыкания

Есть

• напряжение при разомкнутой цепи

=29.6 В

Потребляемый ток

• от сети питания L+ (без нагрузки), макс.

100 мA

• от сети питания L+, макс.

180 мA

• Потребляемая мощность

4.5 Вт

Аналоговые выходы

• Количество дискретных выходов

2

• Длина экранированного кабеля, макс.

400 м

• Выходной ток, напряжение холостого хода , макс.

40 мA

Интервалы значений выходящей силы тока (номинальные значения)

• Ток

Есть

• 0 до 20 мA

Есть

• при выходном токе (0 до 20 mA)

50 Ω

• 4 до 20 мA

Есть

• при выходном токе (4 до 20 мA)

50 Ω

Структура дискретного сигнала

• Measuring principle

SIGMA-DELTA

базовое время преобразования, включая время интег­рирования, при разрешенной работе одного ка­нала

• включая преполнение (бит включая знак), макс

16 Бит; от 10 до 15 бит + знак

• Настройка внутреннего времени

Есть

• Внутреннее время, мс

2.5 / 16.67 / 20 / 100 мс

• частота подавления помех f

10 / 50 / 60 / 400 Гц

Датчик

Схемы подключения датчиков:

• для измерения силы тока, 2-проводная схема

Есть

• для измерения силы тока, 4-проводная схема

Есть

Ex(i)-модули

• модули для Ex(i) защиты

Есть

Предельные значения параметров для входной цепи (на канал)

• Ca (допустимая емкость внешней цепи), не более

62 пФ

• I0 (ток короткого замыкания), не более

96.1 мВ

• P0 (мощность нагрузки), не более

511 мВт

• U0 (напряжение при разомкнутой цепи), не более

26 В

• Um (ошибочное напряжение), не более

250 В

• температура Ta, не более

0.6 °C

Подавление помех, погрешности

• Нелинейность (по отношению к конечной точке шкалы)

± 0.01 %

• Перекрестные наводки между входами, не менее

130 дБ

Рабочая погрешность преобразования (во всем темпе­ратурном диапазоне, по отношению к пределу измере­ния

• применительно к диапазону выходного тока

± 0,45 %

Базовая погрешность преобразования (рабочая по­грешность преобразования при +25ºC по отношению к пределу измерения)

• применительно к диапазону выходного тока

± 0,1 %

Подавление помех на частоте f = n x (fl ± 1 %)

• режим последовательного подавления (пиковое значение помехи < номинальной величины)

60 дБ

• подавление синфазного сигнала, не менее

130 дБ

Состояния, прерывания, диагностика

Состояние

• диагностические состояния

Есть

• Предел значения состояния

Есть

Диагностика

• Функции диагностики

Есть; красный LED, предупреждение тревоги

• Информация диагностика может быть прочитана из вне

Есть

• Переполнение

Есть; красный LED, предупреждение

• Обрыв кабеля подключения датчика

Есть; красный LED, предупреждение

• Короткое замыкание в кабеле подключения датчика

Есть; красный LED, предупреждение

• Активность HART связи

Есть

Светодиоды индикации:

• наличия обобщенного сигнала ошибки SF (красный)

Есть

• повреждения канала F (красный)

Есть

Изоляция

Потенциалы/ электрическая изоляция

• между каналами и внутренней шиной контроллера

Есть

• между каналами

Есть

• между каналами и низким напряжением L+

Есть

Функции аналогового выхода

• Электрическая изоляция, аналогового выхода

Есть

Допустимая разность потенциалов

• между входами (UCM)

=60 В/ ~30 В

Дополнительные параметры

Рабочая температура

• макс.

60 °C

Стандарты, документация, сертификаты

• Тип защиты по EN 50020 (CENELEC)

[EEx ib] IIC

• KEMA номер теста

KEMA 97; ATEX3039 X

Габаритные размеры и масса

• Ширина

40 мм

• Высота

125 мм

• Глубина

120 мм

• Масса, примерно

260 г
