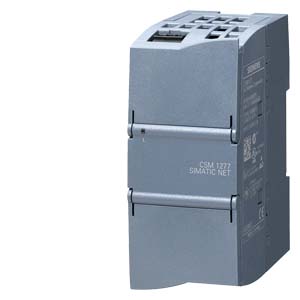

SIPLUS NET CSM 1277 - Неуправляемый коммутатор для подключения контроллеров SIPLUS S7-1200 к сети Industrial Ethernet с линейной, звездообразной или древовидной топологией.
- Увеличение количества интерфейсов Ethernet контроллера SIPLUS S7-1200 с возможностью подключения до трех дополнительных сетевых узлов. Например, программатора, панели оператора и т.д.
- Компактные размеры, установка на одну профильную шину с контроллером.
- Рентабельное решение для построения небольших локальных сетей Ethernet.
- Стандартные гнезда RJ45.
- Наличие светодиодов индикации состояний модуля.
- Автоматическая кроссировка подключаемых кабелей.
Замечание:
Модули SIPLUS extreme создаются на базе стандартных продуктов Siemens и совпадают с ними по большинству параметров. Ниже приведена информация об основных отличиях модулей SIPLUS Extrime от их базовых исполнений.
| SIPLUS NET CSM 1277 |
|
| Заказной номер | 6AG1 277-1AA00-4AA0 |
| Заказной номер базового модуля | 6GK7 277-1AA00-0AA0 |
| Диапазон рабочих температур | 0 ... +55 °C |
| Условия эксплуатации | Эксплуатация в тяжелых промышленных условиях |
| Технические данные | Совпадают с техническими данными базового модуля за исключением допустимых условий эксплуатации |
| Условия эксплуатации | |
| Относительная влажность | 5 ... 100 %Допускается появление конденсата |
| Биологически активные вещества | По EN 60721‑3‑3, класс 3B2: плесень и споры грибка (исключая фауну) |
| Химически активные вещества | По EN 60721‑3‑3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX 1)2) |
| Механически активные вещества | По EN 60721‑3‑3, класс 3S4, включая песок и пыль 2) |
| Атмосферное давление (зависит от верхнего предела диапазона рабочих температур) | 1080 ... 795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границм на 20 K |
1) ISA-S71.04 уровень сложности GX: длительная нагрузка: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3В течение 30 минут в сутки: SO2 < 14.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3
2) При эксплуатации в среде с содержанием активных веществ поставляемые с модулем защитные колпачки должны устанавливаться на незадействованные интерфейсы!
Техническую документацию по модулям SIPLUS можно найти в Интернете по адресу: http://www.siemens.de/siplus-extreme
Особенности
Неуправляемые коммутаторы CSM 1277
- Сокращение стоимости монтажа и пространства по сравнению с использованием внешних сетевых компонентов
- Размножение Ethernet интерфейса на SIMATIC S7-1200 для дополнительного подключения программирующих устройств, элементов управления и других Ethernet узлов
- Дешевое решение для построения маленьких локальных Ethernet сетей с SIMATIC S7-1200
- Простая и быстрая диагностика посредством светодиодов на устройстве
- Встроенная функция автоматического определения типа кабеля позволяет использовать некроссированный кабель
Область применения
Неуправляемые коммутаторы CSM 1277 CSM 1277 является Industrial Ethernet коммутатором компактной, модульной конструкции для использования совметно с SIMATIC S7-1200. CSM 1277 может быть использован для размножения Ethernet интерфейса SIMATIC S7-1200 для организации одновременных коммуникаций с панелью оператора, программирующими устройствами, другими ПЛК, или внешними устройствами.
CSM 1277 и S7-1200 могут быть использованы для организации простой сети автоматизации по минимальной стоимости.
Дизайн
Неуправляемые коммутаторы CSM 1277 Компактный модульный коммутатор CSM 1277 предоставляет все преимущества конструкции SIMATIC S7-1200:
- Компактность конструкции; прочный пластиковый корпус содержит:
- 4 x RJ45 разъема для подключения к Industrial Ethernet
- 3-х ножечный вставной разъем для подключения внешнего питания =24 В
- светодиоды для диагностики и индикации состояния портов Industrial Ethernet
- простой монтаж на DIN рейку S7-1200
- CSM 1277 может работать без вентиляторов, и без батарейки
- Модуль может быть заменен без использования устройства программирования
Функции
Неуправляемые коммутаторы CSM 1277 - Размножение Ethernet интерфейсов SIMATIC S7-1200
- Создание маленькой, локальной Industrial Ethernet сети с последующими тремя узлами
- Автоматическое определение скорости передачи и типа кабеля
- Надежные, промышленные разъемы подключения сети
- Светодиоды для индикации диагностики и состояния
Топология сети и конфигурация
Различные сетевые топологии могут быть созданы на основе компактного модуля коммутатора CSM 1277:
- Подключение SIMATIC S7-1200 в линейную топологию:по крайней мере один разъем RJ45 SIMATIC S7-1200 остается свободным, например, для подключения устройства программирования (PG)
- Подключение SIMATIC S7-1200 к базовой сети в древовидной/звездообразной топологии:по крайней мере два RJ45 разъема SIMATIC S7-1200 остаются свободными, например, для подключения устройства программирования/панели оператора (PG/OP)
- Создание маленькой локальной сети с SIMATIC S7-1200 и тремя дополнительными устройствами Ethernet
Конфигурирование
Компактный модуль CSM 1277 является неуправляемым коммутатором и не требует конфигурирования.
Диагностика
Следующая информация отображается на светодиодах устройства:
- Питание
- Состояние портов
- Передача данных
Технические данные
SIPLUS NET CSM 1277 | Заказной номер | 6GK7 277-1AA00-0AA0 |
| Описание типа продукта | CSM 1277 |
| 10 Mбит/сек |
| 100 Mбит/сек |
| Количество элетрических разъемов |
|
| - |
| 4 |
| 1 |
| Тип электрических разъемов |
|
| - |
| разъем RJ45 |
| 3-х ножечный терминальный блок |
| Тип напряжения питания | постоянное напряжение |
| Напряжение питания | 24 В |
| 28,8 В |
| 19,2 В |
| Потребление тока | 70 мА |
| Эффективная мощность потерь |
|
| 1.6 Вт |
| - |
| Окружающая температура |
|
| 0 °C … + 60 °C |
| -40 … +70 °C |
| -40 … +70 °C |
| максимальная относительная влажность при 25 °C во время работы | 95% |
| Ширина | 45 мм |
| Высота | 100 мм |
| Глубина | 76 мм |
| Вес | 150 г |
| Тип крепежа | DIN рейка |
| Степень защиты | IP20 |
Дальнейшая информация
Неуправляемые коммутаторы CSM 1277 Для выбора коммутаторов Industrial Ethernet, а также конфигурирования модульных коммутаторов можно использовать инструментальные средства Switch Selection Tool, которые можно загрузить из Интернета:
http://support.automation.siemens.com/WW/view/en/39134641
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG1277-1AA10-4AA0 | 471 | SIPLUS NET, НЕУПРАВЛЯЕМЫЙ КОММУТАТОР CSM 1277, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6GK7277-1AA10-0AA0. КОМПАКТНЫЙ НЕУПРАВЛЯЕМЫЙ КОММУТАТОР CSM 1277, ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-1200 И 3 ДОП. УСТРОЙСТВ К IND. ETHERNET 10/100 МБИТ/С | 237.44 |
