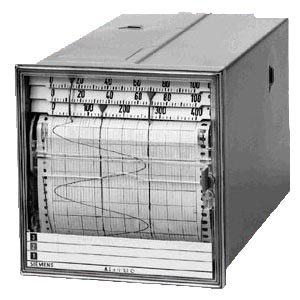

SIREC L 7ND3121 SIREC L 7ND3121
- Линейный самописец с печатью текста размером 144 мм x 144 мм
- 1, 2, 3 аналоговых канала, 2 дискретных канала
- Входные сигналы DC U/I, TC, RTD, R (свободно конфигурируемые)
- Время цикла 150 до 300 ms
- Контроль предельных значений
- Запись событий
- Настройка и работа с помомощью ПО или кнопок на передней панели
Следующее программное обеспечение доступно как аксессуары:
- ПО SIPROM R-LA/PA для настройки самописцев SIREC L, SIREC LA and SIREC P/PA.
Замечание:
- Инструкция по эксплуатации не включена в поставку. Заказывайте отдельно.
Другие версии см. каталог MP 20.
Технические данные
SIREC L 7ND3121 | SIREC L 7ND3121 | |
|---|---|
| Размеры в мм | 144 x 144 |
| Класс | 0.5 |
| Микропроцессор | x |
| Аналоговые входы | 1, 2 or 3 |
| Дискретные входы/выходы | 4/6 |
| Измеряемые величины | |
| Постоянный ток | -20 mA до +20 mA |
| Постоянное напряжение | -10 V до +10 V |
| Температура | Термопары и Термосопротивления |
| Сопротивление | 0 до 1000 |
| Измеряемые диапазоны | Свободно программируемые |
| Рабочие режимы | Графики |
| Метод записи | Красящая волоконная ручка |
| Бумажная лента | Рулонная или сложеная гармошкой |
| Поле записи | 100 mm |
| Количество цветов | 3 |
| Сигнализация | 6, свободно программируемые |
| DC 24 V выход | x |
| Масштабирование (расширение диапазона) | x |
| Конфигурирование параметров через ПК | Разъем для связи с ПК на передней панели |
| интерфейс | Дискретные входы/выходы |
| Вторичный блок питания | AC 24, 115 или 230 V, DC 24 V |
| монтаж | На панели из листовой стали, на вертикальной стойке, в шкафуt, панель 72 x 72 |
| Монтаж без разметки | x |
Дальнейшая информация
SIREC L 7ND3121 Дополнительная информация доступна в интернете:
http://www.siemens.com/sirec
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ND9500-8AA4 | 8ZK | ПЕРЕНОСНОЙ КОРПУС ДЛЯ ВЕРСИИ DC 24 V | 841.64 |
| C79000-G7300-C188 | 8ZK | GERMAN MANUAL FOR LINE RECORDER SIREC L/LA AND MULTIPOINT RECORDER SIREC P/PA | 72.08 |
| C79000-G7372-C188 | 8ZK | ITALIAN MANUAL FOR LINE RECORDER SIREC L/LA AND MULTIPOINT RECORDER P/PA | 72.08 |
| C79000-G7376-C188 | 8ZK | ENGLISH MANUAL FOR LINE RECORDER SIREC L/LA AND MULTIPOINT RECORDER SIREC P/PA | 72.08 |
| C79000-G7377-C188 | 8ZK | FRENCH MANUAL FOR LINE RECORDER L/LA AND MULTIPOINT RECORDER P/PA | 72.08 |
| C79000-G7378-C188 | 8ZK | MANUAL SPANISH FOR LINE RECORDER L/LA AND MULTIPOINT RECORDER P/PA | 72.08 |
| C79000-M7300-C191 | 8ZK | INSTRUCTIONS, IN GERMAN BRIEF SUMMARY OF PARAMETERIZATION FOR SIREC L/LA/P/PA | 13.14 |
| C79000-M7300-C192 | 8ZK | INSTRUCTIONS, IN GERMAN BRIEF SUMMARY OF OPERATION FOR SIREC L/LA/P/PA | 13.14 |
| C79000-M7364-C193 | 8ZK | INSTALLATIONS INSTRUCTIONS FOR SIREC L/LA/P/PA (GERMAN, ENGLISH, FRENCH, SPANISH, ITALIAN) | 13.14 |
| C79000-M7372-C191 | 8ZK | INSTRUCTIONS B548 PARAMETERIZATION, A CONCISE OVERVIEW, ITALIAN | 13.14 |
| C79000-M7372-C192 | 8ZK | INSTRUCTIONS SIREC L/LA/P/PA OPERATION, A CONCISE OVERVIEW ITALIAN | 13.14 |
| C79000-M7376-C191 | 8ZK | INSTRUCTIONS SIREC L/LA/P/PA PARAMETERIZATION, A CONCISE OVERVIEW, ENGLISH | 13.14 |
| C79000-M7376-C192 | 8ZK | INSTRUCTIONS FOR SIREC L/LA OPERATION, A CONCISE OVERVIEW ENGLISH | 13.14 |
| C79000-M7377-C191 | 8ZK | INSTRUCTIONS SIREC L/LA/P/PA PARAMETERIZATION, A CONCISE OVERVIEW, FRENCH | 13.14 |
| C79000-M7377-C192 | 8ZK | INSTRUCTIONS SIREC L/LA/P/PA OPERATION, A CONCISE OVERVIEW FRENCH | 13.14 |
| C79000-M7378-C191 | 8ZK | INSTRUCTIONS SIREC L/LA/P/PA PARAMETERIZATION, A CONCISE OVERVIEW, SPANISH | 13.14 |
| C79000-M7378-C192 | 8ZK | INSTRUCTIONS SIREC L/LA/P/PA OPERATION, A CONCISE OVERVIEW SPANISH | 13.14 |
