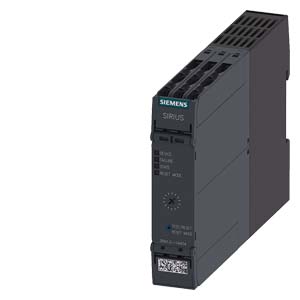

ENG: SIRIUS 3RM1 Motor Starters Компактные пускатели электродвигателей SIRIUS 3RM1 предназначены для пуска и защиты электродвигателей до 3 кВт (при 400 В АС) или активной нагрузки до 10 A (до 500 В АС) при нормальных условиях эксплуатации. В состав пускателя 3RM1 в корпусе шириной всего 22.5 мм входят силовые полупроводники и релейные контакты (гибридная технология), а так же электронное реле защиты от перегрузки.
| Характеристика | Величина |
|---|---|
| Диапазон номинальных токов(широкий диапазон уставок тока электродвигателя обеспечивает встроенное в пускатель электронное реле перегрузки) | 0.1 ... 0.5 A0.4 ... 2.0 A1.6 ... 7.0 A (10 A для активной нагрузки) |
| Номинальное рабочее напряжение | 48 ... 500 В |
| Номинальная частота | 50/60 Гц |
| Номинальное питающее напряжение цепи управления | 24 В DC, 110 В DC или 110 ... 230 В AC |
| Класс срабатывания | CLASS 10A |
Предлагаются пускатели для прямого или реверсивного пуска, а так же исполнения для систем надёжного отключения.
Доступны 4 варианта пускателей 3RM1:
| 3RM10 | 3RM11 | 3RM12 | 3RM13 | |
|---|---|---|---|---|
| Пускатели прямого пуска | ✓ | ✓ | -- | -- |
| Реверсивные пускатели | -- | -- | ✓ | ✓ |
| Защита от перегрузки с широким диапазоном уставок ном. раб. тока | ✓ | ✓ | ✓ | ✓ |
| Сертификация защиты от перегрузки по ATEX | -- | ✓ | -- | ✓ |
| Надёжное (гарантированное) отключение по SIL 3/PL e | -- | ✓ | -- | ✓ |
✓ Функция доступна
-- Функция отсутствует
Гибридная технология
Пускатели 3RM1совмещают в себе преимущества технологий силовых полупроводников и релейных контактов (гибридная технология).
Гибридную технологию можно описать следующими характеристиками:
- Пусковой ток проходит чере силовые полупроводники.Преимущество: защита релейных контактов от износа, долгий срок службы пускателя
- Непрерываемый рабочий ток проходит через релейные контакты. Преимущество: меньшие тепловые потери релейных контактов по сравнению с полупроводниками.
- Отключение электродвигателя производится посредством полупроводников. Преимущество: релейные контакты подвергаются незначительному воздействию дуги, и, таким образом, обеспечивается более долгий срок службы пускателя.
Функционал/ габариты
Пускатели 3RM1прямого, реверсивного пуска с функцией защиты электродвигателя от перегрузки, функцией надёжного отключения имеют один типоразмер. Они могут быть использованы вместо стандартных пусковых сборок соответствующего номинала, состоящих из контактора и реле перегрузки.
Применение пускателей 3RM1 позволяет сэкономить от 20 до 80% пространства в шкафу управления по сравнению со стандартными пусковыми сборками.
Проводные соединения
Комбинирование нескольких функций в одном устройстве позволило снизить количество проводных соединений по сравнению со стандартными сборками. Сэкономить получилось на следующем:
- питающие кабели и кабели, соединяющие устройства фидера
- проводные соединения между аппаратами реверсивной сборки
- монтаж блокировки между аппаратами реверсивной сборки
- проводники цепей управления реверсивных сборок
Применение пускателей 3RM1 позволяет сэкономит время непосредственно на монтаж проводников, минимизирует ошибки, возможные при подключении отдельных аппаратов стандартной сбокри, а так же необходимость тестирования сборок после сборки шкафа управления.
Конфигурирование и затраты на содержание склада
Широкий диапазон уставок встроенного в пускатель реле перегрузки (1:5) позволяет держать на складе меньшее количество аппаратов и упрощает выбор устройства, например, когда не известен точный номинальный рабочий ток электродвигателя. Чтобы перекрыть токи от 0.1 до 7 A, требуется всего 3 пускателя 3RM1, вместо 17-ти сборок с тепловой защитой.
Методы присоединения
3RM1 предлагаются с винтовыми или с пружинными клеммами.
Втычные пружинные клеммы позволяют производить быстрое подключение пускателей при помощи шинок или стандартных проводников с кабельными наконечниками без использования инструментов. Пружинные присоединения - вибростойкие и не требуют обслуживания.
Многожильными проводниками с витыми жилами без наконечников могут подключаться пускатели с винтовыми клеммами (для монтажа требуется отвертка с наконечником 3.0 x 0.5 мм).
Для всех типов клемм отвертка требуется для освобождения проводников из клемм. Одна отвертка используется для пускателей с винтовыми или пружинными клеммами.
Надёжное отключение/ интеграция в системы безопасности
Пускатели могут применяться в системах, где предъявляются требования к надёжному отключению в соответствии с SIL 3/PL e (гарантированное отключение путем снятия управляющего напряжения без использования дополнительного реле безопасности).
Пускатели 3RM1 идеально комбинируются с реле безопасности 3SK1(см. "Safety Technology" --> "SIRIUS 3SK1 Safety Relays").
Они могут подключаться при помощи:
- стандартных проводников
- специальных соединительных модулей (шинок)
Используя подготовленные шинки для подключения группы пускателей, отпадает необходимость подготовки проводников, а монтаж становится более быстрым и наглядным.

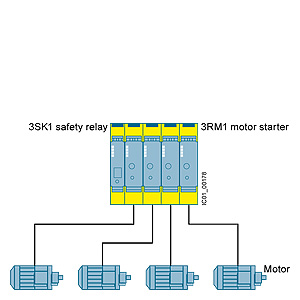

Combination of four SIRIUS 3RM1 Safety motor starters with SIRIUS 3SK1 safety relay to allow safety-oriented collective shutdown of connected motors
Feedback to the control system
The electronic output in the 24 V DC control voltage version of the 3RM10 and 3RM12 motor starters allows the status of the connected motor to be reported to the higher-level control system. If the motor starter is controlled via inputs IN1 to 2, once the motor has been switched on and has started up correctly the output "OUT" is set.
Infeed system
The 3RM19 infeed system available as an accessory for the main circuit with three-phase busbars allows fast, virtually error-free wiring of motor starters on the mains connection side and may reduce the number of short-circuit protective devices.
Order No. scheme
| Digit of the Order No. | 1.-3.❒❒❒ | 4.❒ | 5.❒ | 6.❒ | 7.❒ | – | 8.❒ | 9.❒ | 10.❒ | 11.❒ | 12.❒ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SIRIUS 3RM1 Motor Starter | 3RM |
|
|
|
|
|
|
|
|
|
|
| Generation (1) | ❒ |
|
|
|
|
|
|
|
|
| |
| Function (Direct-on-line starter = 0, direct-on-line starter safety = 1; reversing starter = 2; reversing starter safety = 3; accessories = 9) | ❒ |
|
|
|
|
|
|
|
| ||
| Setting range rated motor current (0.1 ... 0.5 A = 01, 0.4 ... 2.0 A = 02, 1.6 ... 7.0 A = 07) | ❒ | ❒ |
|
|
|
|
|
| |||
| Connection type (screw terminal = 1, push-in spring-loaded connection = 2) | ❒ |
|
|
|
| ||||||
| Reserved (A) | ❒ |
|
|
| |||||||
| Width (22.5 mm = A) | ❒ |
|
| ||||||||
| Rated control supply voltage (24 V DC = 0; 110 V DC, 110 V ... 230 V AC = 1) | ❒ |
| |||||||||
| Rated operational voltage (48 ... 500 V = 4) | ❒ | ||||||||||
| Example | 3RM | 1 | 0 | 0 | 1 | - | 1 | A | A | 0 | 4 |
Особенности
ENG: SIRIUS 3RM1 Motor Starters Advantages through energy efficiency
Overview of the energy management process
We offer you a unique portfolio for efficient energy management in the industry – a process that is used to optimize the energy requirements. We divide operational energy management into the three phases: identification, evaluation and implementation, and support you with suitable hardware and software solutions in each phase of the process.
The new SIRIUS industrial control technology products can also significantly contribute to the energy efficiency of a plant. (seehttp://www.siemens.de/sirius/energiesparen).
With 3RM1 motor starters, control cabinets warm up less because power losses have been reduced by operation:
- Lower intrinsic power loss (than comparable motor feeders with thermal overload trip) by means of electronic current analysis
- Lower control circuit power losses (compared with conventional switching devices) as a result of electronic control of switching points
- Thanks to the above advantages, additional energy savings are possible because less cooling is required (and a more compact design is possible)
Product advantages
The SIRIUS 3RM1 motor starters offer a number of benefits:
- Greater endurance and reduced heat losses thanks to hybrid technology
- Less space required in the control cabinet (20 to 80%) as a result of greater functional density
- Less wiring and testing required as a result of integrating several functions into a single device
- Lower costs for stock keeping and configuration as a result of the wide setting range of the electronic overload release (up to 1:5)
- Fast wiring without tools for rigid conductors or conductors equipped with end sleeves thanks to push-in spring-type connections
- Safety-orientated shutdown in accordance with SIL3/Ple by shutting down the control supply voltage without additional devices in the main circuit
- Motor status feedback to the higher-level control system in the case of 3RM10 and 3RM12 motor starters in the 24 V DC version
- Virtually error-free wiring on the mains connection side and reduction in short-circuit protective devices by means of 3RM19 infeed system
- ATEX certification: "Increased safety" type of protection EEx e according to ATEX Directive 94/9/EC (3RM1 motor starters in the safety version are suitable for overload protection of explosion-proof motors with "increased safety" type of protection EEx e)
Область применения
ENG: SIRIUS 3RM1 Motor Starters 3RM1 motor starters are designed for applications in which small motors have to be connected in the most confined spaces.
Main areas of use
- Conveyor systems
- Logistics systems
- Production machines
- Machine tools
- Small elevators
Standards and approvals
The motor starter complies with the following standards:
- IEC/EN 60947-4-2
- UL 508
- ATEX (available soon)
- IEC 61508-1: SIL3 (available soon)
- ISO 13849: PLe (available soon)
