Система CD-L - 25 ... 40 A

Исполнение

Прошедшая испытания низковольтная комбинация оборудования управления (TTA) согласно

• IEC/EN 60439-1
• IEC/EN 60439-2

Степень защиты

• Высокая степень защиты IP55 для стандартного исполнения

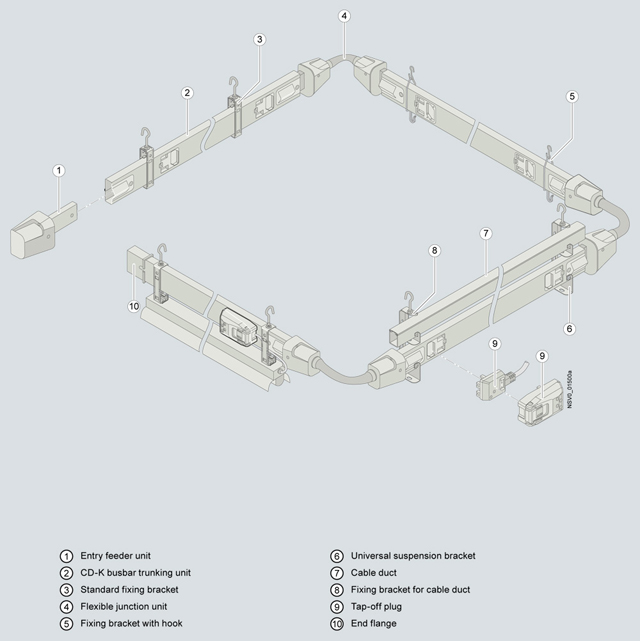

Компоненты

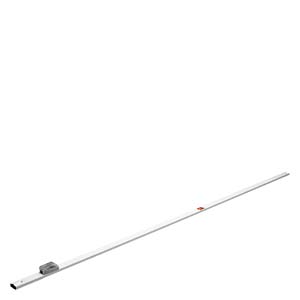

Магистральные устройства

• Токовые линии с выводами на одной стороне: 3-, 5-, 7-проводниковые системы
• Токовые линии с выводами с двух сторон: 2 x 3-, 1x 5- / 1 x 3-, 2 x 5- и 2 x 7-проводниковая система
• Количество и вид точек подключения отходящих линий:

Длина магистрального устройства	Количество отходящих линий		Расстояние между точками подключения отходящих линий
.	Оборудование на одной стороне	Оборудование на двух сторонах	.
3 м	6, 3 или 2	2 x (6, 3 или 2)	0.5, 1 или 1.5 м
2 м	2	2 x 2	1 м
1.5 м	2	2 x 2	1 м

• Втычное подключение
• Стандартные точки подключения отходящих линий
• Кодирование точек подключения отходящих линий

Фидерные устройства

• Устройства подключения питания
• Концевые фидерные устройства

Концевые заглушки

Соединительные устройства

• Гибкие соединительные устройства

Отходящие разъемы

• 3-полюсные, 10 A и 16 A, Lx (фазные опционально L1, L2, L3 ), N и PE
• 5-полюсные, 10 A, L1, L2, L3, N, PE
• 3-полюсные + L4/L5, 10 A (N/L1, N/L2 или N/L3) + L4/L5 + PE
• Стандартное и закодированное исполнение
• Мобильные N и L контакты

Дополнительное оборудование

• Фиксирующие скобы
• Подвесные крюки
• Подвесные скобы
• Кабельные трубки
• Монтажная кабельная трубка
• Крышки отходящих точек присоединения



Особенности

Система CD-L - 25 ... 40 A

• Низкие затраты на проектирование благодаря простой конфигурации
• Быстрая сборка благодаря втычным соединениям
• Оптимизированное использование шинопровода благодаря точкам подключения отходящих линий с обеих сторон
• Варируемое изменение направления
• Однородная токовая нагрузка проводников через через расщепление отходящих разъемов среди отдельных фАЗ
• Быстрое и гибкое изменение нагрузки через отходящие разъемы
• Степень защиты IP55 для экстремальных условий окружающей среды



Дальнейшая информация

Система CD-L - 25 ... 40 A

Общие технические характеристики

Тип	CD-L
Стандарты и спецификации	IEC/EN 60439-1 и -2
Номинальное напряжение изоляции Ui	690 В AC/DC
Категория перенапряжений / степень загрязнения	III/3
Номинальное рабочее напряжение Ue	400 В AC
Частота	50 ... 60 Гц
Стойкость к экстремальным климатическим условиям	Постоянные влажность и высокая температура согласно МЭК 60068-2-78,Циклическая высокая температура, согласно МЭК 60068-2-3
Допустимая температура окружающей среды	-5 ... +40 °C
Степень защиты согласно МЭК/EN 60529	IP55
Материал	Гальваническое покрытие, окрашенные/неокрашенные листы стали
Магистральные устройства	Гальваническое покрытие, окрашенные/неокрашенные листы стали
Шины	Изолированные медные провода круглого сечения
Монтажное положение	Edgewise; места подключения отходящих линий сбоку
