Система кабельного соединения для SIMATIC S7-1500 и ET 200MP

Две кабельные системы SIMATIC TOP connect обеспечивает эффективное подключение входных и выходных модулей SIMATIC S7-1500: полностью модульное поключение для быстрого и понятно организованного подключения датчиков и исполнительных устройств и гибкого подключения для простого соединения внутри шкафа управления.

TIA Selection Tool позволяет выбрать подходящую кабельную систему для модулей входов/выходов простым кликом мышки. Всегда предлагаются подходящие компоненты для соответсвующих модулей входов/выходов. Заказные номера выбранных продуктов могут быть переданы в заказной список и в дальнейшем оформлен заказ через Industry Mall.

Дальнейшая информация может быть найдена в Интернете

http://www.siemens.com/tia-selection-tool

Дизайн

Система кабельного соединения для SIMATIC S7-1500 и ET 200MP

Возможны два варианта кабельного подключения для шкафов управления:

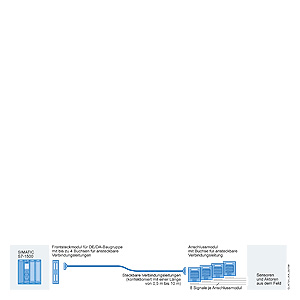

Полностью модульное соединение

Система состоит из:

Модуля фронтального соединителя
Соединительного кабеля
Терминальных модулей в следующих вариантах: основной модуль, сигнальный модуль и функциональный модуль

Таким образом ошибки подключения практически исключены и накладные расходы монтажа значительно сокращаются. Обеспечивается систематизированное соединение системы SIMATIC. Накладные расходы на сборку для соединительных кабелей значительно сокращаются благодаря использованию предсобранных или легко собираемых кабелей, продаваемых по метражу.

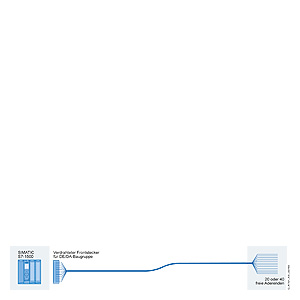

Гибкое соединение

Гибкое соединение с фронтальными разъемами на 20-ть (ножки с 1 до 20) или 40-к подключенных отдельных проводников.

Соединители доступны длиной от 2.5 м до 10.0 м.

Отдельные провода доступны в разных вариантах:

Провода типа H05V-K используются для промышленного применения
Провода с сервификатом UL/CSA доступны для экспорта в Северную Америку
Безгалогенная версия проводов используется в тех случаях, когда требуется пониженная плотность дыма в случае пожара, например, при автоматизации зданий

Голубые провода последовательно пронумерованы и могут быть проложены непосредственно к каждому элементу шкафа управления. Нумерация отдельных проводников соответсвует номерации контактов фронтального разъема.

По сравнению с простым отдельным подключением можно получить 50 % сокращение затрат монтажа, т.к. отдельные провода, проверенные на подключение к разъему, уже разведены.

Сложная предсборка до 40-ка проводников на один модуль теперь больше не нужна.
