Фидерная система с пружинными зажимами далает удобным подсоединение и распределение питания для группы автоматических выключателей  или фидерных сборок с пружинными  зажимами.

Подходит для автоматических выключателей и фидеров SIRIUS с пружинными  зажимами на мощности до 5.5 kW при 400 V AC. Для большей мощности применяется типоразмер S0 с винтовыми зажимами (до 11 kW при 400 V AC).

Дизайн

Основной модуль фидерной системы с пружинными зажимами состоит из подложки и бокового модуля (3-х фазная сетевая шина с фидером). В зависимости от версии,  модуль для подсоединения питания может быть расположен как справа, так и слева от системы. Максимальное сечение проводников не более 25 mm2 (с изоляцией). Основной модуль имеет два слота для монтажа двух автоматических выключателей. Модуль расширения электрически стыкуется с основным модулем соединительным штекером.
Система может монтироваться на 35 mm монтажную рейку в соответствии с DIN EN 50022.Максимальный ток  все системы не белее 63 A.
Преимущества этой системы в простом и быстром монтаже. Система экономит место в шкафах благодаря боковому подсоединению питания. Высота системы увеличивается незначительно, на 30 mm.

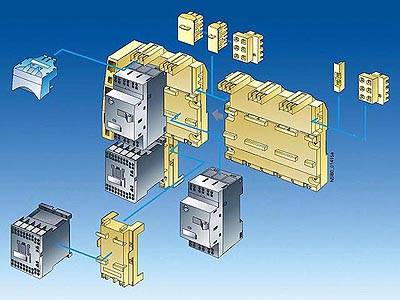

(1) 3-фазная сетевая шина с фидером

(2) 3-phase busbars for system expansion

Имеются две версии: на 2 или на 3 слота.

(3) Соединительный модуль

(4) Концевая заглушка

(5) Соединительные штекеры

Электрически соединяет сетевую шину и автоматический выключатель. Две версии: для подключения авт. выключателя с пружинными зажимами; для подключения авт. выключателя с винтовыми зажимами.

(6) Адаптер для подключения контактора

Предназначен для механического крепления контактора к фидерной системе и создания сборки для прямого или для реверсивного пуска. Реверсивный пуск можно осуществить двумя способами: монтируя контакторы друг под другом (ширина 45 mm) или радом друг с другом (ширина 90mm ). Однако при монтаже друг под другом невозможна механическая блокировка контакторов между собой.

Технические данные

Требование к монтажу

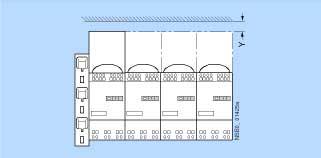

Зазор Y между системой и питающими шинами, заземлением или изолированными частями в соответствовии с IEC 60947-4 состовляет 10 мм.

Чертеж [PDF]

Чертеж

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Заказные данные
