Система ввода электропитания 3RV29 Cистема ввода питания 3RV29 служит для ввода, распределения и запитывания электроэнергией группы автоматических выключателей 3RV2 или фидеров нагрузки с винтовыми и пружинными клеммами (для аппаратов типоразмеров S00 и S0). Исключение: эта система не может использоваться для автоматических выключателей 3RV21, 3RV27 и 3RV28.
Основной элемент системы - 3-ф. базовый модуль с боковым 3-ф. модулем ввода питания. Модуль ввода питания с пружинными вводными клеммами. Максимальное сечение подключаемых проводников с кабельными наконечниками - 25 mm2.
Модуль монтируется справа или слева, в зависимости от исполнения.
Базовый модуль имеет гнезда для подключения 2-х автоматических выключателей.
Для увеличения числа подключаемых автоматов к базовому модулю присоединяются дополнительные модули расширения.
Максимальная нагрузка системы не должна превышать 63А.
Автоматы запитываются от базового модуля или модулей расширения при помощи готовых втычных 3-ф. соединительных элементов. Собранная система может монтироваться на стандартную монтажную рейку (TH 35, EN 60715).
Благодаря технике втычных соединений, система монтируется быстро и просто. Такая система с боковым вводом питания позволяет гибко конфигурировать варианты сборок аппаратов и экономить место в электрошкафу. К системе возможно подключить реле SIRIUS, а так же 1-ф., 2-ф., 3-ф. аппараты других линеек, например, модульные автоматические выключатели типа 5SY.

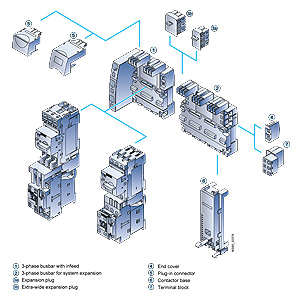

Система ввода питания 3RV29

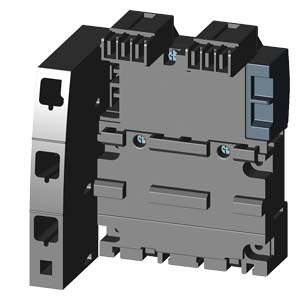

(1) 3-ф. система с вводом питания
3-фазная система с модулем ввода запитывается от источника электропитания. Система включает модуль ввода и базовый модуль с местами для подключения 2-х автоматов. Возможны варианты с модулем ввода питания справа или слева.
Клеммы вводного модуля - пружинные, ввод проводников - макс. до 25 mm2 (с кабельными наконечниками). Оконечная крышка поставляется с каждым модулем.
(2) Расширение 3-ф. системы
При необходимости систему можно расширить. Есть варианты модулей расширения с 2-мя или 3-мя местами для подключения автоматов. Максимальный рабочий ток всей системы не должен превышать 63А.
(3)a Клипсы для соединения модулей расширения
Клипсы служат для электрического соединения соседних модулей расширения. Максимальная нагрузка клипсы - 63А.
Клипса поставляется с модулями расширения.
(3)b Расширенные клипсы для соединения модулей расширения
Расширенные клипсы для соединения модулей расширения электрически соединяют модули расширения обладают такими же, как клипсы 3RV29 17-5BA00 электрическими характеристиками.
Расширенные клипсы 3RV29 17-5E на 10 mm длиннее, чем станадартные клипсы 3RV29 17-5BA00, следовательно, при соединении модулей расширения расширенными клипсами, расстояние между модулями на 10 mm больше. Этот промежуток (т.н."кабельный канал") можно использовать для прокладки проводников вспомогательных цепей.
(4) Оконечные крышки
Оконечные крышки служат для закрытия 3-ф. шинной системы на крайнем модуле расширения. Для каждой системы требуется одна крышка. Крышка поставляется с каждым модулем с вводом питания.
(5) Втычные 3-ф. соединительные элементы для запитывания автоматов
Втычные 3-ф. соединительные элементы служат для электрического соединения автомата 3RV2 и базового модуля / модуля расширения. Элементы доступны для аппаратов с пружинными и винтовыми клеммами.
(6) Основания для контакторов
Для создания пусковой сборки автомат-контактор необходима принадлежность - основание для контактора. Основания доступны для контакторов типоразмеров S00 и S0 с пружинными и винтовыми клеммами. Существуют варианты для сборок прямого (требуется одно основание) и реверсивного пусков (требуется два основания).
Основания для сборки реверсивного пуска должны быть расположены рядом (общая ширина - 90 mm). В этом случае возможнао применение взаимной механической блокировки.
Основания для контакторов применимы так же с УПП типоразмеров S00 и S0 с винтовыми клеммами.
Если для создания пускателей прямого пуска используются соединительные модули, нет необходимости использовать основания для контакторов. Для фидеров типоразмеров S00 и S0 используются соответствующие модули 3RA19 21-1...., 3RA29 21-1...., 3RA29 11-2. или 3RA29 21-2.... .
(7) Клеммный блок
Клеммный блок 3RV29 17-5D позволяет запитать 1-ф., 2-ф. и 3-ф. компоненты.
Клеммный блок устанавливается в слот на модуле расширения.
При интеграции в систему 1-ф., 2-ф. и 3-ф. компонентов, применяется 45 mm монтажная рейка 3RV19 17-7B.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RV1917-7B | 41E | MOUNTING RAIL 45 MM FOR MONTING ON 3-PHASE BUSBAR 3RV1917-1/4 | 1.82 |
| 3RV1927-5A | 41E | СОЕДИНИТЕЛЬНЫЙ ШТЕКЕРНЫЙ РАЗЪЕМ ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ТИПОРАЗМЕР S0, С ВИНТОВЫЕ КЛЕММЫ В УПАКОВКЕ НЕСКОЛЬКО ШТУК (10ШТ.) | 3.07 |
| 3RV1927-5AA00 | 41E | СОЕДИНИТЕЛЬНЫЙ ШТЕКЕРНЫЙ РАЗЪЕМ ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ТИПОРАЗМЕР S0, С ВИНТОВЫЕ КЛЕММЫ В УПАКОВКЕ 1 ШТУКА | 3.77 |
| 3RV2917-1A | 41E | 3-Ф. СИСТЕМА ВВОДА ПИТАНИЯ, ВВОД СЛЕВА, ДЛЯ 2-Х АВТ. ВЫКЛЮЧАТЕЛЕЙ ТИПОРАЗМЕРОВ S00 И S0 | 21.62 |
| 3RV2917-1E | 41E | 3-Ф. СИСТЕМА ВВОДА ПИТАНИЯ, ВВОД СПРАВА, ДЛЯ 2-Х АВТ. ВЫКЛЮЧАТЕЛЕЙ ТИПОРАЗМЕРОВ S00 И S0 | 21.62 |
| 3RV2917-4A | 41E | 3-Ф. МОДУЛЬ РАСШИРЕНИЯ ДЛЯ СИСТЕМЫ ВВОДА ПИТАНИЯ, ДЛЯ 2-Х АВТ. ВЫКЛЮЧАТЕЛЕЙ ТИПОРАЗМЕРОВ S00 И S0 | 13.11 |
| 3RV2917-4B | 41E | 3-Ф. МОДУЛЬ РАСШИРЕНИЯ ДЛЯ СИСТЕМЫ ВВОДА ПИТАНИЯ, ДЛЯ 3-Х АВТ. ВЫКЛЮЧАТЕЛЕЙ ТИПОРАЗЕРОВ S00 И S0 | 17.37 |
| 3RV2917-5A | 41E | МОДУЛЬ ПОДВОДА ПИТАНИЯ К АВТ. ВЫКЛЮЧАТЕЛЮ C ПРУЖИННЫМИ КЛЕММАМИ, ТИПОРАЗМЕР S00, МУЛЬТИУПАКОВКА 10 ШТ. | 3.07 |
| 3RV2917-5AA00 | 41E | МОДУЛЬ ПОДВОДА ПИТАНИЯ К АВТ. ВЫКЛЮЧАТЕЛЮ C ПРУЖИННЫМИ КЛЕММАМИ, ТИПОРАЗМЕР S00 | 3.77 |
| 3RV2917-5BA00 | 41E | СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (КОННЕКТОР) ДЛЯ 3-Ф. СИСТЕМ ВВОДА ПИТАНИЯ 3RV29173RВ2917 | 5.66 |
| 3RV2917-5C | 41E | МОДУЛЬ ПОДВОДА ПИТАНИЯ К АВТ. ВЫКЛЮЧАТЕЛЮ ТИПОРАЗМЕРА S00, ВИНТОВЫЕ КЛЕММЫ, МУЛЬТИУПАКОВКА10 ШТ. | 3.07 |
| 3RV2917-5CA00 | 41E | МОДУЛЬ ПОДВОДА ПИТАНИЯ К АВТ. ВЫКЛЮЧАТЕЛЮ ТИПОРАЗМЕРА S00, ВИНТОВЫЕ КЛЕММЫ | 3.77 |
| 3RV2917-5D | 41E | КЛЕММНЫЙ БЛОК 6MM2 ДЛЯ ПОДКЛЮЧЕНИЯ 1- 2- И 3-Ф. КОМПОНЕНТОВ | 15.41 |
| 3RV2917-5E | 41E | РАСШИРЕННЫЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (КОННЕКТОР) ДЛЯ 3-Ф. СИСТЕМ ВВОДА ПИТАНИЯ 3RV2917, КАБ. КАНАЛ 10MM | 9.79 |
| 3RV2917-6A | 41E | ЗАГЛУШКА ДЛЯ 3-Ф. ШИНКИ 3RV2917., МУЛЬТИУПАКОВКА 10 ШТ. | 72.34 |
| 3RV2927-5A | 41E | МОДУЛЬ ПОДВОДА ПИТАНИЯ К АВТ. ВЫКЛЮЧАТЕЛЮ C ПРУЖИННЫМИ КЛЕММАМИ, ТИПОРАЗМЕР S0, МУЛЬТИУПАКОВКА 10 ШТ. | 3.07 |
| 3RV2927-5AA00 | 41E | МОДУЛЬ ПОДВОДА ПИТАНИЯ К АВТ. ВЫКЛЮЧАТЕЛЮ C ПРУЖИННЫМИ КЛЕММАМИ, ТИПОРАЗМЕР S0 | 3.77 |
| 3RV2927-7AA00 | 41E | АДАПТЕР КОНТАКТОРА | 3.19 |
