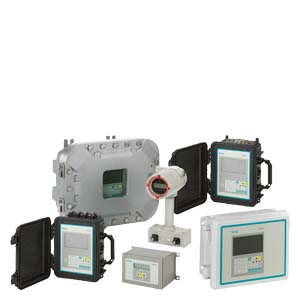

Системная информация и руководство по выбору Ультразвуковые расходомеры SITRANS F US с подключением clamp-on обеспечивают высокую точность измерения при минимизации времени установки и стоимости техоблуживания.
Особенности
Системная информация и руководство по выбору - Простота установки; нет необходимости резать трубу или останавливать поток
- Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
- Нет изнашивающихся или загрязняющихся подвижных частей
- Отсутствует перепад давления или потери энергии
- Широкий динамический диапазон
- Выбор из одно-, двух- или многоканальной версии и разнообразных вариантов корпусов - для соответствия вашим требованиям и условиям эксплуатации
Область применения
Системная информация и руководство по выбору Ультразвуковые расходомеры SITRANS F US с подключением clamp-on имеют шесть семейств продуктов, каждый из которых предназначен для специфичных задач:
FUS1010 and FUP1010 Расходомеры общего назначения пригодны для широкого спектра приложений с жидкостями, включая следующие:
- ВодоснабжениеСырая водаПитьевая водШламыХимикаты
- Сточные водыНеочищенные сточные водыПромышленные отходыШламыСмесь активного ила и сточной водыХимикаты
- Нагревание, вентиляция и кондиционирование воздухаОхладителиКонденсаторыСистемы горячей и холодной воды
- ЭнергетикаЯдернаяС использованием ископаемыхГидроэнергетика
- Обрабатывающая промышленностьУправление процессомДозированиеИндикация расходаОбъемные и массовые измерения
FUE1010 Energy (Энергия) расходомеры идеально подходят для приложений измерения тепловой энергии / энергетической промышленности, включая:
- Вторичное измерение охлажденной воды
- Вторичное измерение горячей воды
- Вода конденсатора
- Гликоль
- Аккумулирование тепла
- Охлаждение озерного источника
FUH1010 Oil (Нефть) расходомеры идеальны для приложений с с сырой нефтью, очищенной нефтью или сжиженным газом. Имеется три сферы применения: Детекторы раздела сред, объемные расходомеры и массовые или стандарные объемные расходомеры
Детекторы раздела сред / плотномеры
- Точная идентификация границы раздела в трубопроводах с несколькими жидкостями
- Быстрая и точная индикация скребка
- Идентификация продукта
- Индикация плотности
Объемные расходомеры с компенсацией вязкости
- Приложения с несколькими жидкостями, имеющими широкий диапазон вязкости
- Автоматическая компенсация объема брутто по причине изменения вязкости
Стандартные объемные (“нетто”) массовые расходомеры
- Измерение стандартного (результирующего) объемного расхода
- Подходят для использования в сисетмах обнаружения утечек
- Измерение выходного массового расхода
- Обнаружение границы раздела сред
- Обнаружение скребка
- Химическая и нефтехимическая обработка
FUG1010 Gas (Газ) расходомеры идеальны для большинства промышленных приложений в с природным или технологическим газом, включая:
- Контрольные измерения
- Выделение ресурсов
- Поверка наблюдения расхода
- Анализ потерянных и неучтенных ресурсов
- Производство
- Хранение
Расходомеры общего назначения FUS1020 пригодны для большинства приложений с чистыми жидкостями, влкючая:
- Водоснабжение и водоотведениеПитьевая водаСточные воды, впадающие и исходящиеОбработанные сточные воды, шламы
- Химическое дозированиеГипохлорит натрияГидроксид натрия
- Нагревание, вентиляция и кондиционирование воздухаРасход охладителяРасход топлива
- Управление процессомХимикатыФармацевтика
Системная информация и руководство по выбору
| Расходомеры SITRANS F US Clamp-on | FUS 1010 (Standard) | FUS 1020 (Low cost) | FUP 1010 (Portable) | FUE 1010 (Energy) | FUH 1010 (Oil) | FUG 1010 (Gas) |
|---|---|---|---|---|---|---|
| Сфера применения - тип жидкости | ||||||
| Вода и водные растворы | x | x | x |
|
|
|
| Районное отопление, охлаждение | x |
| x | x |
|
|
| Химикаты | x4) | x4) | x4) |
|
|
|
| Углеводороды/нефтехимия, несколько продуктов или переменная вязкость, сжиженные газы, объемы нетто и брутто |
|
|
|
| x |
|
| Объем брутто углеводородов (один продукт с ограниченным диапазоном вязкости) | x |
|
|
|
|
|
| Очень низкий расход (<10 л/м) в маленьких трубах | x4) | x4) | x4) |
|
|
|
| Природный газ |
|
|
|
|
| x |
| Технологический газ |
|
|
|
|
| x |
| Суспензии или жидкости с высоким процентом нерастворенных газов | x |
| x |
|
|
|
| Высокотемпературные жидкости > 120 °C | x1) | x1) | x1) | x1) | x1) |
|
| Авиакосмические или гидравлические тесты | x2) |
| x2) |
|
|
|
| Охлаждающие жидкости | x | x | x | x |
|
|
| Пищевые продукты | x | x | x |
|
|
|
| Сжигаемый в факеле газ |
|
|
|
|
| x3) |
| Конструкция | ||||||
| Полевое подключение clamp-on (неинтрузивное) | x | x | x | x | x | x |
| Возможность гибридного допплеровского эффекта Doppler (Reflexor) | x |
| x | x |
|
|
| Измерение толщины стенки (принадлежность) |
|
| x | x5) |
|
|
| Стандартный объемный или массовый расход; по API 2540 |
|
|
|
| x |
|
| Определение границы раздела |
|
|
|
| x |
|
| Вывод плотности |
|
|
|
| x |
|
| Стандартный объемный или массовый расход; по AGA 8 |
|
|
|
|
| x |
| Возможность измерения массового расхода (UniMass) | x |
| x |
|
|
|
| Дифф. температура с вычислением энергии |
|
|
| x |
|
|
| Измерение температуры | x |
| x | x | x | x |
| Аналоговый вход | x |
| x | x | x | x |
| Большой графический дисплей (опция) | x |
| x | x | x | x |
| Диагностическое ПО для ПК (DataView) | x | x | x | x | x | x |
| Количество акустических лучей и каналов | ||||||
| 1-канальный | x | x | x | x | x | x |
| 2-дорожечный | x | x | x | x | x | x |
| 2-канальный с арифметической функцией | x | x | x | x |
|
|
| 4-дорожечный / (спец. заказ) | x |
|
|
| x | x |
| 4-канальный с суммированием активных каналов | x |
|
|
|
|
|
| Степень защиты | ||||||
| IP65 (NEMA 4) |
|
|
|
|
|
|
| IP65 (NEMA 4X) | x |
|
| x | x | x |
| IP67 (NEMA 6) |
|
| x |
|
|
|
| IP40 (NEMA 12) |
|
| x | x |
|
|
| IP65 (NEMA 7) Compact | x |
|
|
| x | x |
| IP66 (NEMA 7) Wall mount | x |
|
|
| x | x |
| Допуски | ||||||
| FM / CSA CLASS 1 DIV 1 | x |
|
| x | x | x |
| ATEX | x |
|
|
| x | x |
| UL / ULc |
| x | x |
|
|
|
| Стандартный диапазон внешних диаметров труб (большие размеры имеются в виде спецзаказа) | ||||||
| 6.5 ... 1220 мм (0.25“ ... 48“) | x | x | x |
|
|
|
| 38 ... 1220 мм (1.5“ ... 48“) |
|
|
| x | x | x |
| Power Supply |
|
|
|
|
|
|
| Работа от внутренней батареи |
|
| x | x 5) |
|
|
| Устройство для зарядки батареи (90 ... 240 V AC 50 ... 60Гц) с сетевым шнуром для конкретной страны |
|
| x | x 5) |
|
|
| 90 ... 240 V AC50 ... 60 Гц | x | x |
| x | x | x |
| 9 ... 36 V DC | x | x |
| x | x | x |
| 1) Спецзаказ высокотемпературный преобразователь с подключением clamp-on 2) Спецзаказ рекомендуется авиакосмический прикрепляющийся преобразователь 3) Спецзаказ требуется газовый преобразователь вставного типа 4) Может потребоваться спецзаказ поточного преобразователя FlowTube для очень низких значений расхода 5) Доступен с портативными системами энергоизмерения | ||||||
Руководство по выбору типа преобразователя
| Стандартные преобразователи с поддержкой в MLFB | ||||
|---|---|---|---|---|
| Условия применения. Обязательно учесть перед выбором | Стандартное подключение clamp-on Высокая точность | Стандартное подключение clamp-on Универсальный | Стандартное Doppler (Reflexor) | Примечания |
| Среда |
|
|
|
|
| Общее наблюдение (чистые жидкости) в стальных и не стальных трубах |
| X | O |
|
| Общее наблюдение (чистые жидкости) в ограниченном диапазоне стальных труб | X |
| O |
|
| Умеренно газированная жидкость или взвесь | X |
|
|
|
| Сильно газированная жидкость или взвесь | O | O | X | Высокотемпературные доплеровские преобразователи также имеются как спецзаказ |
| Фиксированная установка на стальную трубу(чистые жидкости) | X |
| O |
|
| Установка на внебереговое или коррозионноеокружение | O | O | O | Как спецзаказ имеются коррозионно-стойкиепреобразователи |
| Очень низкие расходы в трубах менееDN 25. См. график точности | O | O | O | Как спецзаказ имеются расходомерные трубки |
| Температура жидкости выше 120 °C | O | O | O | Как спецзаказ имеются высокотемпературныеметаллические блочные преобразователи (до230 °C) |
| Работа в одном трубопроводе с несколькимипродуктами | X | O |
|
|
| Природный или технологический газ | X | O | O | По всем газовым приложениям прокон-сультируйтесь с торговым представителем |
| Материал трубы |
|
|
|
|
| Стальная труба с температурой жидкости > 60 °C | O | X |
| Как спецзаказ могут быть запрошеныпреобразователи высокой точности длятемператур > 60 °C но < 120 °C |
| Сталь | X | O | O |
|
| Стальная труба с соотношением диаметр /толщина стенки <10 | O | X |
|
|
| Материал трубы, отличный от стали (медь,мягкое железо, чугунная отливка и т.д.) | O | X |
| Преобразователи высокой точности могут такжеиспользоваться на пластиковых и алюминиевыхтрубах |
| Толщина стенки > 25.4 мм | O | X |
|
|
| O = не пригоден |
|
|
| |
| X = рекомендуемый выбор |
|
|
| |
