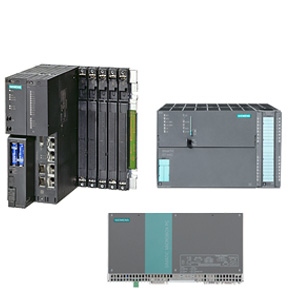

Системы автоматизации Системы автоматизации SIMATIC PCS7 строятся на основе компонентов программируемых контроллеров SIMATIC S7-400. Целый ряд положительных качеств этих контроллеров делает их наиболее удобными для использования в PCS7:
- модульная конструкция и работа с естественным охлаждением
- прочная конструкция и гибкие возможности расширения
- наличие обычных и резервированных моделей
- мощные коммуникационные возможности
- мощная система встроенных функций
- широкий спектр вариантов построения систем локального и распределенного ввода-вывода.
Для каждого конкретного варианта использования может быть выбрана система автоматизации, отличающаяся оптимальным соотношением производительность/стоимость. Все системы автоматизации оснащены встроенным интерфейсом PROFIBUS-DP.
Область применения
Системы автоматизации Microbox automation system
SIMATIC PCS 7 AS RTX Microbox automation system представляет собой систему начального уровня автоматизации семейства продуктов SIMATIC PCS 7. Благодаря своей малой размерности и исключительным характеристикам, она особенно применима для промышленных приложений заводского уровня.
Модульные системы автоматизации семейства S7‑400
С набором "Модульные системы автоматизации", выбранные компоненты SIMATIC S7‑400 соответствуют друг другу.
Следующие характеристики предопределяют использование SIMATIC S7‑400 в составе SIMATIC PCS 7:
- Модульная безвентиляторная конструкция
- Надежность и возмржности расширения
- Стандартные и резервированные конструкции
- Высокие коммуникационные характеристики
- Встроенные ситемные функции
- Встроенные функции безопасности (Safety Integrated)
- Простое подключение центральной и распределенной периферии ввода/вывода
В соответствии со своей функциональностью, модульные семества автоматизации семейства S7‑400 могут классифицироваться как:
- Стандартные системы автоматизации
- Ошибко-устойчивые системы автоматизации
- Системы автоматики безопасности
Доступны различные конфигурации систем с соотношением цена/качество, удовлетворяющее самым широким запросам. Все системы имеют встроенные возможности коммуникации полевого уровня PROFIBUS DP. Дополнительные модули PROFIBUS могут устанавливаться по желанию.
Дизайн
Системы автоматизации Системы автоматизации поставляются в смонтированном виде после прохождения предварительных испытаний и включают в свой состав:
- Монтажную стойку с 9 или 18 разъемами для установки модулей S7-400. В резервированных системах могут применяться монтажные стойки с физическим разделением внутренней шины на два независимых сегмента.
- CPU 414-3, CPU 416-2, CPU 416-3 или CPU 417-4 в стандартных системах автоматизации. В резервированных системах автоматизации – CPU 414-4H или CPU 417-4H.
- Блок питания с входным напряжением =24 В или ~120/230 В, включая необходимый набор буферных батарей.
- Рабочую память объемом от 1.4 Mбайт до 20 Мбайт.
- Карту памяти RAM емкостью от 2 до 16 Мбайт.
- Коммуникационный процессор для подключения к Industrial Ethernet
Необходимы соответствующие лицензии на каждую систему автоматизации при использовании "PCS 7 Library Blocks V6.0"
Дополнительно
Системы автоматизации Модульные автоматизированные системы S7‑400
Литиевые резервные батареи типа AA 2.3 А/ч используются в блоках питания модулей всех автоматизировнных систем SIMATIC PCS7, (AS сборки) серии S7-400. В связи с изменением правил грузоперевозок, батареи поставляются отдельно от AS сборок и должны заказываться отдельно (заказной номер 6ES7 971-0BA00).
Необходимое количество буферных батарей, в зависимости от конфигурации AS сборки:
- SIMATIC PCS 7 AS одиночная станция:
- С 1 блоком питания: 2 батареи
- С 2 резервируемыми блоками питания: 4 батареи
- SIMATIC PCS 7 AS резервированная станция:
- С 2 блоками питания: 4 батареи
- С 2 x 2 резервированными блоками питания: 8 батарей
