В тех случаях, когда аварии на производстве могут повлечь за собой гибель или увечья людей, загрязнение окружающей природной среды, вызвать другие тяжелые последствия, для автоматизации необходимо использовать F/FH-системы. Такие системы способны своевременно выявлять появляющиеся ошибки, останавливать производственный процесс и переводить все технологическое оборудование в безопасные состояния.

Основой для построения F/FH-систем служит аппаратура систем автоматизации AS 414H/AS 417H. Системы автоматизации AS 414F/FH и AS 417F/FH сертифицированы TÜV и могут использоваться для построения систем противоаварийной автоматики, отвечающей требованиям уровней безопасности SIL1 … SIL3 по IEC 61508, классов AK1 … AK6 по DIN V 19250/DIN V VDE 0801, категорий 2 … 4 по EN 954-1.

Функции автоматики безопасности программируются на языке CFC с использованием специальной библиотеки F-блоков. Для выявления ошибок в работе оборудования используются специальные алгоритмы, сигнал аварийного отключения формируется на основе многократных проверок одних и тех же условий.

 Системы противоаварийной автоматики могут создаваться на базе F- или FH-систем автоматизации. В системах AS 414F/AS 417F используется аппаратура систем автоматизации AS 414-4-1H/ AS 417-4-1H, в системах AS 414FH/ AS 417FH - аппаратура AS 414-4-2H/AS 417-4-2H. Резервированные FH-системы повышают надежности функционирования системы управления. Основным их назначением является гарантированный перевод технологического оборудования в безопасные состояния в случае возникновения аварийной ситуации.

Дизайн

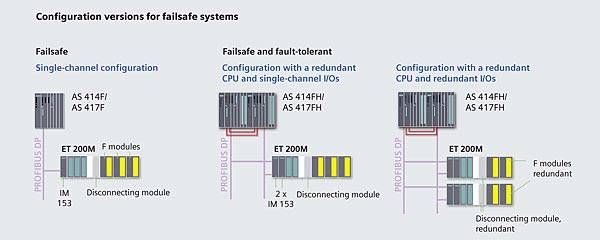

Пример построения системы повышенной безопасности. Следует отметить, что все показанные варианты обеспечивают уровень безопасности SIL 3 по IEC 61508 и класса AK6 по DIN V 19250/DIN V VDE 0801.

Функции

Функции автоматики безопасности

Функции автоматики безопасности F/FH-систем поддерживаются F-программой центрального процессора или двух центральных процессоров, а также F-модулями станций распределенного ввода-вывода ET 200M. Обмен данными между компонентами распределенных F-систем осуществляется через стандартную сеть PROFIBUS-DP с использованием специальных телеграмм, известных как профиль PROFIsafe. F-системы автоматизации и F-сигнальные модули способны распознавать в этих телеграммах полезные данные, и при выявлении ошибок, немедленно запускать защитный механизм F-систем. Для всех компонентов распределенной F-системы может устанавливаться контрольное время ожидания телеграммы.

 Разработка стандартных программ управления и программ автоматики безопасности (F-программ) выполняется с использованием одних и тех же инструментальных средств. Для разработки F-приложений используются только сертифицированные TÜV программные CFC блоки. F-программы могут защищаться паролем.

 Программа центрального процессора (процессоров) F/FH-систем может содержать секции программы реализации стандартных функций управления (S-функций) и секции программы автоматики безопасности (F-функции). Выявление ошибок F-программой не влечет за собой остановки центрального процессора. Такая ситуация сопровождается переводом в безопасные состояния либо отдельных устройств, либо группы устройств, управляемых F-программой. На выполнение стандартной программы управления эти действия не оказывают никакого влияния. После устранения неполадок F-программа возобновляет свою работу, не влияя на выполнение S-функций управления.

Опции

Указания к заказу

В зависимости от выполняемых функций для F/FH-систем могут заказываться следующие комплекты аппаратуры:

• Для F-систем – AS 414-4-1H или AS 417-4-1H.
• Для FH-систем – AS 414-4-2H, AS 417-4-2H, две системы AS 414-4-1H или AS 417-4-1H с четырьмя модулями и двумя кабелями синхронизации.

Данная аппаратура способна выполнять функции F/FH-систем только в сочетании F-runtime лицензией.

Дополнительно требуются следующие компоненты:

• Программный пакет F-Tool (S7 F System), который содержит библиотеку F-блоков для программирования логики безопасности (см. также раздел Проектирование)
• F-Runtime лицензия для каждой системы автоматизации AS 414F/FH или AS 417F/FH с логикой безопасности
