Необходимость приспособления к ускоренным темпам производства, распознавания более мелких дефектов и проверки сложных объектов или агрегатов с нескольких точек зрения раздвигает границы современных систем технического зрения.
Линия SIMATIC Visionscape великолепно подходит для скоростных приложений, требующих использования нескольких камер или обширной обработки изображений.
С каждой платой поставляется обширный набор интеллектуальных инструментальных средств, связанных с общей средой разработки приложений и ввода в действие, существенно сокращая время, необходимое для реализации и запуска Вашего приложения (см. программное обеспечение SIMATIC Visionscape).
Нужно ли Вам создать автономную систему или систему, встроенную в контроллер станка, возможность вставить одну или несколько плат SIMATIC Visionscape в промышленный компьютер обеспечивает гибкость и  возможность расширения, к которым Вы стремитесь.
Семейство продуктов SIMATIC Visionscape представлено наращиваемой серией изделий от высокопроизводительных процессоров для обработки изображений до недорогих плат захвата изображения. Исключительным преимуществом этой серии изделий является то, что все платы конфигурируются с помощью одной и той же среды разработки и ввода в действие, а также одного и того же обширного набора интеллектуальных инструментальных средств. Конечным результатом является то, что программа, спроектированная для одной платы, может без изменения и повторной компиляции работать на любой другой плате, позволяя, таким образом, пользователю легко наращивать систему, а также выбирать для каждого приложения нужное соотношение цена/производительность.

Платы захвата изображений SIMATIC Visionscape 0xx0

Платы захвата изображений Visionscape используются для фиксации изображений из ряда камер машинного зрения и ввода их в память  главного ПК. Все платы захвата изображений Visionscape предоставляют в распоряжение встроенные специализированные входы/выходы для запуска, управления с помощью стробирующих сигналов и входы/выходы общего назначения.

Процессоры для обработки изображений SIMATIC Visionscape 4xx0

Процессоры для обработки изображений серии Visionscape 4000 – это полные высокопроизводительные системы технического зрения в одном слоте PCI. Эти платы содержат в себе встроенный CPU, специализированную интегральную схему для ускорения обработки изображений, память и дисплей. Поэтому они полностью разгружают CPU главного ПК от всех операций по обработке изображений. Эти платы содержат также встроенные специализированные цифровые входы/выходы и поддерживают ряд камер машинного зрения через взаимозаменяемые сменные дочерние платы интерфейса с камерами. Встроенная многозадачная операционная система реального времени обеспечивает детерминированное функционирование. Конфигурации системы могут наращиваться, не оказывая отрицательного влияния на производительность или занимаемое дисковое пространство, простым добавлением нескольких процессорных плат на одной и той же объединительной плате PCI.

Варианты интерфейсов камер

Семейство плат Visionscape поддерживает широкий набор вариантов интерфейсов камер через взаимозаменяемые дочерние платы или платы захвата изображений, в том числе:

Серия x300

• Стандартные чересстрочные аналоговые камеры
• • 4 канала с уплотнением

Серия x740

• Гибкие аналоговые камеры, обладающие специальными характеристиками, напр., электронный затвор, восстановление кадра или частичная развертка
• Высокое разрешение 2 K x 2 K пикселов
• Четыре независимых канала

Важное замечание

Чтобы осуществить безаварийный ввод в действие, неопытному конечному пользователю следует подумать о том, чтобы конфигурирование и установку системы машинного зрения осуществлял опытный поставщик решений. У нас есть подходящий партнер для Вашего конкретного приложения в рамках программы партнерства в нахождении решений департамента Автоматизации и приводов (A&D Solution Partner Program). Обращайтесь к своему местному представителю или специалисту фирмы Siemens.

Особенности

• Наращиваемый ряд высокопроизводительных процессоров для обработки изображений и недорогих плат захвата изображений
• Поддерживают ряд аналоговых и цифровых камер и специальных характеристик камер, включая высокую разрешающую способность, частичную развертку, линейную развертку и т.д.
• Обращаются к сложным многокамерным приложениям путем подключения нескольких камер на плату и/или добавления нескольких плат к одному ПК
• Встроенные специализированные цифровые входы/выходы для быстрого запуска получения изображений, управления стробированием и входы/выходы общего назначения
• Со всеми платами Visionscape поставляется мощная программная среда для быстрой разработки и ввода в действие программ машинного зрения
• Графический пользовательский интерфейс (GUI) на главном ПК обеспечивает быстрый ввод в действие и контроль приложений без использования обычного программирования
• Обще программное обеспечение позволяет запускать приложение на любой плате, усиливая эффективность капиталовложений в обучение пользователей и разработку приложений

Область применения

Системы машинного зрения SIMATIC Visionscape используются во всех отраслях промышленности, в которых применяется машинное зрение:

• Сборка автомобилей (особенно цеха окончательной сборки, компонентов и кузовов)
• Общая сборка и контроль в обрабатывающей промышленности
• Монтаж полупроводников в корпус (производство вычислительных машин)
• Электронная сборка
• Упаковка лекарственных средств и проверка даты и кода партии
• Проверка упаковки пищевых товаров и предметов роскоши

Другие приложения включают в себя программы оперативного контроля, включая проверку и считывание одномерного штрих-кода и символики матриц данных.

Дизайн

Семейство продуктов SIMATIC Visionscape состоит из программного обеспечения машинного зрения и семейства плат технического зрения PCI и интеллектуальных камер. Программное обеспечение Visionscape предоставляет все элементы, необходимые для получения и обработки изображений в промышленной среде.
Для разработки и контроля приложений на интеллектуальных камерах и  платах, размещенных в ПК, применяется одна и та же среда разработки приложений Visionscape (IDE или Engineering software [программное обеспечение разработки]).
При применении с платой, размещенной в ПК, это программное обеспечение может быть сконфигурировано для сопряжения со всеми видами камер машинного зрения от простых чересстрочных аналоговых камер со стандартной разрешающей способностью до цифровых камер высокого разрешения, которые могут принимать изображения при высоких скоростях передачи данных. Гибкость компоновки этого интерфейса реализуется выбором дочерней платы интерфейса камеры Visionscape и соответствующей настройкой программного обеспечения.
Система технического зрения может быть сконфигурирована таким образом, чтобы реагировать на аппаратные и программные входы запуска и управлять системой освещения посредством стробирующих сигналов и аналоговых управляющих напряжений.

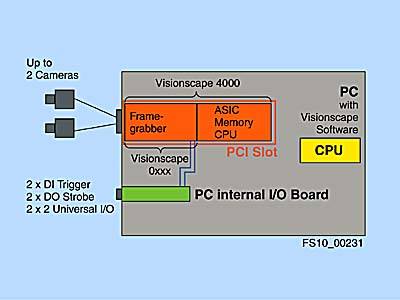

Конфигурация системы Visionscape с платой ввода/вывода внутри ПК для максимум двух камер

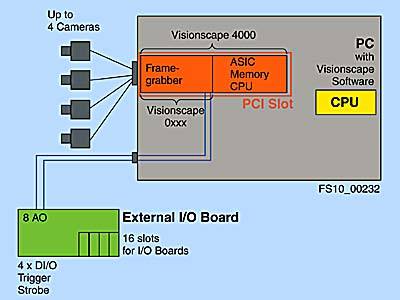

Конфигурация системы Visionscape с внешней комбинированной платой ввода-вывода для максимум четырех камер
