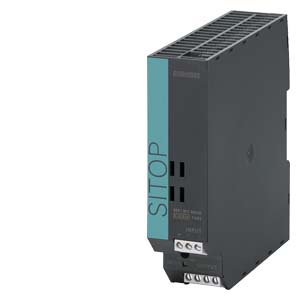

Блок питания, тип

12 В/2,5 A

Заказной номер

6EP1 621-2BA00

Вход

DC напряжение (SELV или PELV)

Номинальное напряжение V вх. ном

24 В DC 1)

Диапазон напряжения

18.5 ... 30.2 В

Перегрузочная способность

-

Базовая буферизация при I вых ном

-

Номинальная частота, диапазон

-

Номинальная сила тока I вх ном

2.5 A

Ограничение тока при включении (+25 °C)

< 20 A

I 2 t

Входной предохранитель

не применимо

Рекомендованный автомат (IEC 898) на входе блока питания

10 A характеристика B

Выход

Управляемый, изолированный выход DC

Номинальное напряжение V вых ном

12 В DC

Общий допуск

±3 %

• Статическая компенсация сетевых возмущений

Примерно 0.1 %

• Статическая компенсация нагрузки

Примерно 0.4 %

Соединение с шиной считывания

-

Остаточные пульсации

< 100 мВpp

Пики (ширина полосы частот: 20 Мгц)

< 200 мВpp

Диапазон заданных значений

12 ... 14 В

Индикация рабочего состояния

Светодиод зеленого цвета для нормального состояния 12 В

Сигнализация

-

Поведение при включении/выключении

Задержка пуска / Нарастание напряжения

< 0.5 с/тип. 300 мс

Номинальное значение I вых. ном.

2.5 A

Диапазон тока

• до +60 °C

0 ... 2.5 A

• уменьшение мощности

-

Динамика U/I при

• Короткое замыкание при запуске

3.3 A

• Короткое замыкание во время работы

3.3 A

Возможность параллельного включения для повышения мощности

Да, 2 блока

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

Примерно 83 %

Мощность потерь при U вых. ном., I вых. ном.

Примерно 6.1 Вт

Защита и контроль

Защита от перенапряжения на выходе

< 24 В

Ограничение силы тока

3.0 ... 3.6 A

Защита от короткого замыкания

Электронное отключение, автоматический перезапуск

Защита при длительном коротком замыкании

Примерно 3.6 A

Индикатор перегрузки/короткого замыкания

Красный светодиод

Безопасность

Потенциальная развязка первичных цепей с вторичными

Да, безопасное низкое напряжение Vвых в соответствии с EN 60950

Класс защиты

Класс II

Ток утечки

-

Проверка Союза технадзора (TUV

Да

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

cCSAus (UL 508, CSA22.2-107, UL60950-1, CSA22.2-60950-1)

Степень защиты (EN 60529)

IP20

Электромагнитная совместимость (EMC)

Излучение помех (эмиссия)

EN 55022 Класс B

Ограничение сетевых гармоник

-

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температур окружающей среды

0 ... +60 °C при естественном теплоотводе

Диапазон температур транспортировки и хранения

‑40 ... +85 °C

Класс влажности

Климатический класс 3K3 по EN 60721, без конденсации

Механические характеристики

Соединительные клеммы

• Вход питания L1, N, PE

По 1 винтовому зажиму 0.5 ... 2.5 мм2 (L+, N, PE)

• Выход

2 винтовых зажима 0.5 ... 2.5 mm2  (+ и -)

• Сигналы аварии, управляющие сигналы

-

Размеры (Ш x В x Г) в мм

32.5 x 125 x 125

Вес, около

0.32 кг

IМонтаж

Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5

Дополнительные принадлежности

-
