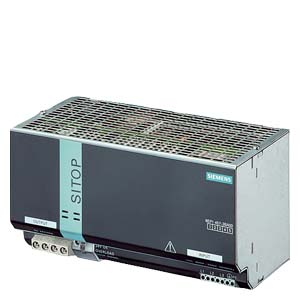

Номер заказа

6EP1 457-3BA00

Вход

трехфазное AC

Номинальное значение напряжения Vвх. ном.

3 AC 400-500 В

Диапазон напряжения

От 320 до 550 В

Стойкость к перенапряжениям

2,3 x Vвх.ном., 1,3 мс

Перекрытие исчезновения питающего напряжения при Iвых.ном.

> 6 мс при Vвх. = 400 В

Номинальное значение частоты сети и диапазон частоты сети

50/60 Гц; от 47 до 63 Гц

Номинальное значение тока Iвх.ном.

2,2 A (Vвх. = 400 В)

Ограничение тока включения (+25°C)

<70 A

I2t

<2,8 A2с

Встроенный входной предохранитель

Нет

Рекомендуемая защита в сетевой подводке

3-фазный выключатель с предохранителями LS от 10 до 16 A характеристика C или магнитный пускатель двигателя 3VU1300-0MJ00 и соответственно 3RV1021-1DA10, 3 A

Выход

Регулируемое постоянное напряжение со свободным потенциалом

Номинальное значение напряжения Vвых.ном.

DC 48 В

Общий допуск

± 3%

Статическая компенсация сетевых возмущений

Статическая компенсация нагрузки

Остаточные пульсации (тактовая частота: примерно 50 кГц)

<100 mVss

Пики (ширина полосы частот: 20 Мгц)

<200 mVss

Диапазон заданных значений

От 42 до 58 В (максимум 960 Вт)

Индикация рабочего состояния

Светодиод зеленого цвета для 48 В о.к.

Поведение при включении/выключении

никакого выброса Vвых. (мягкий старт)

Задержка пуска / Нарастание напряжения

<2,5 с / <500 мс

Номинальное значение Iвых.ном.

20 A

Диапазон тока до 60 °C

От 0 до 20 A

дина. И / I при

 разгон после короткого замыкания

примерно 23 A

 короткое замыкание во время работы

тип. 60 A для 25 мс

Возможность параллельного включения для повышения мощности

да, 2 шт. (переключаемая характеристика)

Коэффициент полезного действия

Коэффициент полезного действия при Vвых.ном., Iвых.ном.

примерно 90%

Мощность потерь при Vвых.ном., Iвых.ном.

Около 106 Вт

Регулирование

Динамическая компенсация сетевой ошибки (Vвх.ном. ± 15%)

<<1% Vвых.

Динамическая компенсация нагрузки (Iвых.: 50/100/50 %)

около ± 2 Vвых.

Время компенсации при скачке нагрузки

 с 50 на 100 %

<10 мс (тип. 4 мс)

 со 100 на 50 %

<10 мс (тип. 4 мс)

Защита и контроль

Защита от перенапряжений на выходе

-

Ограничение тока

тип. 23 A

Защита от короткого замыкания

На выбор: характеристика тока постоянной величины ок. 23 A или аккумулирующее отключение

Длительный ток короткого замыкания, эффективное значение

примерно 23 A

Индикатор перегрузки/короткого замыкания

Желтый светодиод для перегрузки, Красный светодиод для аккумулирующего отключения

безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV Vвых. после EN 60 950

Класс защиты

Класс I

Ток утечки

<3,5 мA

Проверка Союза технадзора (TUV)

да

Маркировка CE

да

UL/cUL (CSA), допуск к эксплуатации

да, UL/cUL-Listed (UL 508, CSA 2 2.2) файл E197259

Допуск к эксплуатации FM

-

Разрешение для судостроения

-

Род защиты (EN 60 529; VDE 0470 T1)

IP 20

Электромагнитная совместимость

Излучение помех (эмиссия)

EN 50081-1, EN 55 022 класса B

Ограничение сетевых гармоник

EN 61000-3-2

Помехоустойчивость (иммунитет)

EN 61 000-6-2, EN 61 000-4-2,-3,-4,-5,-6,-11

Эксплуатационные данные

Диапазон температур окружающей среды

от 0 до +60°C при естественной конвекции

Диапазон температур транспортировки и хранения

от -25 до +85°C

Класс влажности

Климатический класс 3K3 по EN 60 721

Механика

Клеммы

 сетевой вход L, N, PE

по одному винтовому зажиму для однопроволочного или тонкопроволочного провода от 0,2 до 4 мм2

 выход +

2 винтовых клеммы для провода от 0,5 до 10 мм2

 выход -

2 винтовых клеммы для провода от 0,5 до 10 мм2

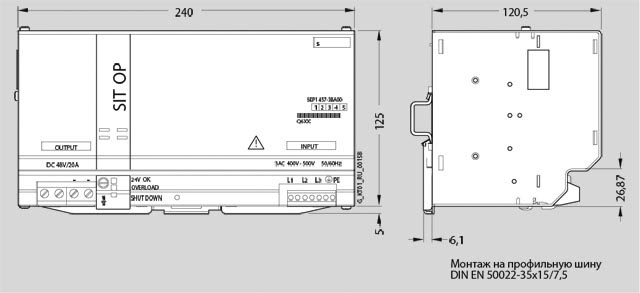

Размеры (Ш x В x Г) в мм

240 x 125 x 125

Вес, около

3,2 кг

Монтаж

Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5

Принадлежности

Буферный модуль (6EP1961-3BA10)
