Тип

120 Вт

Заказной номер

6EP1 353-2BA00

Вход

Однофазный AC

Номинальное напряжение Vвх ном.

120/230 В AC устанавливается перемычкой

Диапазон напряжений

от 93 до 132 В/187 до 264 В AC

Крутизна всплеска

2.3 x Vвх ном,1.3 мс (EN 61 000-4-1)

Буферизация перебоев в питающей цепи Iвых ном

> 10 мс при Vвх = 93/187 В

Номинальная частота в сети питания

50/60 Гц, от 47 до 63 Гц

Номинальный ток Iвх ном

2.2/0.9 A

Предельный ток в импульсе (+25 0C)

< 32 A

I2t

< 0.8 A2с

Встроенный входной предохранитель

3.15 A/250 В (недоступен)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

от 6 A, с характеристикой C

Выход

Регулируемый, гальваническая развязка

Номинальное напряжение Vвых. ном.

DC от 3 до 52 В

Общая устойчивость

± 1 %

• Установившаяся компенсация линии

Примерно. 0.1 %

• Установившаяся компенсация нагрузки

Примерно. 0.2 %

Регулировка выхода

Да, с шагом 0,5 В

Остаточная пульсация (переключающая частота примерно 50 кГц)

< 50 mVpp

Всплески (ширина диапазона: 20 MГц)

< 100 mVpp

Установка выходного напряжения

от 3 до 52 В с потенциометром или аналоговым сигналом 0-2.5 В

Индикатор состояния

Зеленый индикатор для 24 В OK

Сигнализация

Power Good контакт реле, сигнал протекания тока от 0 до 2,5 В

Реакция на переключение вкл/выкл

Без перерегулирования Vвых (мягкий старт)

Задержка запуска

< 3 с /тип. 80 мс)

Ограничение тока/мощности

по току Ua=3-12 В и по мощности Ua=12-52 В

Максимальный выходной ток Iвых

10 A

Максимальная мощность

120 Вт

Параллельное подключение для повышения мощности

Да, 2 блока питания

Эффективность (КПД)

Эффективность при 24В/5A

Примерно. 84 %

Защита и контроль

Выходная защита от перенапряжения

Да, согласно EN 60 950

Ограничение тока

от 2 до 10А, регулируется потенциометром или аналоговым сигналом 0-2.5 В

Ограничение мощности

Автоматически, макс. 120 Вт

Индикатор перегрузка/ короткое замыкание

Красный LED

Надежность

Изоляция первичная/ вторичная

Да, SELV выходное напряжение Vвых по EN 60950

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мA

TÜV - тест

Да

Маркировка CE

Да

UL UL/CSA одобрение

Да, UL/CSA список (UL 508, CSA 22.2)

Регулирование

Динамическая компенсация линии (Vвх ном ± 15%)

± 0.3 % Vвых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

± 5 % Vвых

Время коррекции

Шаг нагрузки 50…100 %

стандартно 0.2 мс

Шаг нагрузки 100…50 %

стандартно 0.2 мс

FM одобрение

-

Морской сертификат

-

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMC

Помехи

EN 50 081-1, EN 55 022 Класс B

Ограничение гармоник

EN 61 000-3-2

Помехоустойчивость

EN 50 082-2, IEC 801-2, -3, -4, -5

Рабочие спецификации

Диапазон температуры окружающего воздуха

от 0 до +60 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

от -25 до +85 °C

Класс влажность

Климатический класс 3K3 по EN 60 721

Механические характеристики

Клеммы

Входное питание L, N, PE

Клемма под винт для каждого для 0.5 до 2.5 мм2 solid / stranded

Выход L+

1 клемма для 0.5 до 2.5 мм2

Выход M (земля)

2 клемма для 0.5 до 2.5 мм2

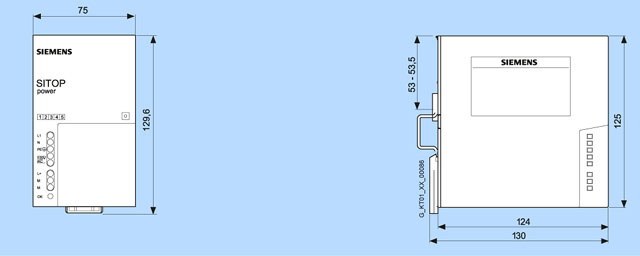

Размеры (Ш x В x Г) в мм

75 x 125 x 125

Вес, прибл.

0.75 кг

Установка

Установка на стандартную профильную шину согласно DIN EN 50 022-35x15/7.5

Аксессуары

-
