Заказной номер

6EP1 234-1AA00

Вход

1-фазный AC

Номинальное напряжение V вх. ном

230 В AC

Диапазон напряжения

187 ... 264 В

Перегрузочная способность

-

Базовая буферизация при I вых ном

> 10 мс

Номинальная частота, диапазон

50/60 Гц; 47 ... 63 Гц

Номинальная сила тока I вх ном

2.5 A

Ограничение тока при включении (+25 °C)

< 50 A

I 2 t

< 3.3 A2с

Входной предохранитель

Встроенный

Рекомендованный автомат (IEC 898) на входе блока питания

От 10 A, Характеристика C

Выход

Управляемый, изолированный выход DC

Номинальное напряжение V вых ном

24 В DC

Общий допуск

±3 %

• Установившаяся компенсация линии

Примерно 0.1 %

• Установившаяся компенсация нагрузки

Примерно 0.5 %

Остаточные пульсации

< 150 мВpp

Пики (ширина полосы частот: 20 Мгц)

< 250 мВpp

Диапазон заданных значений

23 ... 26 В

Индикация состояния

Зеленый светодиод для нормального состояния 24 В

Поведение при включении/выключении

Перерегулирование V вых < 5 %

Задержка пуска / Нарастание напряжения

< 0.3 с/< 500 мс

Номинальное значение I вых. ном.

12 A

Диапазон тока

• до +60 °C

0 ... 12 A (до +45 °C)

• уменьшение нагрузочной способности

0 ... 6 A (до +70 °C)

Возможность параллельного включения для повышения мощности

Да, 2 блока

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

Примерно 88 %

Мощность потерь при U вых. ном., I вых. ном.

Примерно 39 Вт

Контуры регулирования

Динамическая компенсация линии (Vвх ном ± 15%)

< 0.3 % V вых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

Тип. ±3.5 % V вых

Время коррекции

• Шаг нагрузки 50…100 %

Тип. 0.1 мс

• Шаг нагрузки 100…50 %

Тип. 0.1 мс

Защита и контроль

Защита от перенапряжения на выходе

< 35 В

Ограничение силы тока

Тип. 13.2 A

Защита от короткого замыкания

Электронное отключение, автоматический перезапуск

Защита при длительном коротком замыкании

< 7.5 A

Индикатор перегрузки/короткого замыкания

-

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA (тип. 0.8 мA)

Проверка Союза технадзора (TUV)

Да; CB схема

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

Yes, cULus-listed (UL 508, CSA C22.2 No. 107.1), File E197259

Взрывозащита

FM подтверждение

Морской сертификат

Степень защиты (EN 60529)

IP20

EMC

Помехи

EN 55022 Класс B

Ограничение гармоник

-

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температуры окружающего воздуха

-10 ... +70 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

-25 ... +85 °C

Класс влажность

Климатический класс 3K3 по EN 60 721, без конденсации

Механические характеристики

Клеммы

• Входное питание L, N, PE

Съемные винтовые зажимы , 1 x 0.5 ... 2.5 мм2

• Выход +

Съемный винтовой зажим , 1 x 0.5 ... 2.5 мм2

• Выход -

Съемный винтовой зажим , 1 x 0.5 ... 2.5 мм2

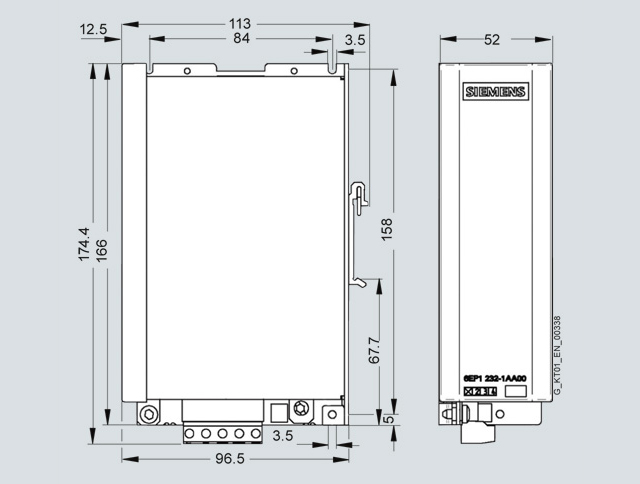

Размеры (Ш x В x Г) в мм

52 x 170 x 110

Вес, около

0.9 кг

Монтаж

Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5 или монтироваться на стену.
