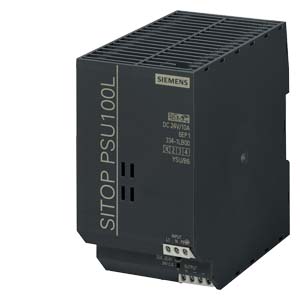

Заказной номер

6EP1 334-1LB00

Вход

1-фазный AC

Номинальное напряжение V вх. ном

120/230 В AC Диапазон выбирается переключателем вручную

Диапазон напряжения

85 ... 132 В/170 ... 264 В

Перегрузочная способность

2.3 x V вх.ном., 1.3 мс

Базовая буферизация при I вых ном

> 20 мс при V вх = 93/187 В

Номинальная частота, диапазон

50/60 Гц; 47 ... 63 Гц

Номинальная сила тока I вх ном

4.1/2.4 A

Ограничение тока при включении (+25 °C)

< 65 A, тип. 3 мс

I 2 t

< 3.3 A2с

Входной предохранитель

Встроенный T 6.3 A/250 В

Рекомендованный автомат (IEC 898) на входе блока питания

От 10 A, Характеристика C

Выход

Управляемый, изолированный выход DC

Номинальное напряжение V вых ном

24 В DC

Общий допуск

±3%

• Установившаяся компенсация линии

Примерно 0.1 %

• Установившаяся компенсация нагрузки

Примерно 0.5 %

Остаточные пульсации

< 150 мВpp

Пики (ширина полосы частот: 20 Мгц)

< 240 мВpp

Диапазон заданных значений

22.8 ... 26.4 В

Индикация состояния

Зеленый светодиод для нормального состояния 24 В

Поведение при включении/выключении

Перерегулирование Vвых < 4 %

Задержка пуска / Нарастание напряжения

< 1.5 с/< 170 мс

Номинальное значение I вых. ном.

10 A

Диапазон тока

• до +45 °C

0 ... 10 A

• уменьшение нагрузочной способности

0 ... 7 A (до +60 °C)

Возможность параллельного включения для повышения мощности

Да, 2 блока

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

Примерно 89 %

Мощность потерь при U вых. ном., I вых. ном.

Примерно 34 Вт

Контуры регулирования

Динамическая компенсация линии (Vвх ном ± 15%)

< 0.3 % Vвых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

Тип. ±2 % Vвых

Время коррекции

• Шаг нагрузки 50…100 %

Тип. 0.5 мс

• Шаг нагрузки 100…50 %

Тип. 0.7 мс

Защита и контроль

Защита от перенапряжения на выходе

< 33 В

Ограничение силы тока

10.5 A

Защита от короткого замыкания

Постоянное значение тока

Защита при длительном коротком замыкании

16 A

Индикатор перегрузки/короткого замыкания

-

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA (тип. 0.8 мA)

Проверка Союза технадзора (TUV)

Да; CB схема

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

cULus-listed (UL 508, CSA C22.2 No. 107.1)

Взрывозащита

-

FM подтверждение

-

Морской сертификат

-

Степень защиты (EN 60529)

IP20

EMC

Помехи

EN 55022 класс А

Ограничение гармоник

Не применимо

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температуры окружающего воздуха

0 ... +60 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

-40 ... +85 °C

Класс влажность

Климатический класс 3K3 по EN 60 721, без конденсации

Механические характеристики

Клеммы

• Входное питание L, N, PE

Съемные винтовые зажимы , 1 x 0.5 ... 2.5 мм2

• Выход +

Съемный винтовой зажим , 2 x 0.5 ... 2.5 мм2

• Выход -

Съемный винтовой зажим , 2 x 0.5 ... 2.5 мм2

Размеры (Ш x В x Г) в мм

70 x 125 x 125

Вес, около

0.75 кг

Монтаж

Монтаж на стандартную монтажную рейку.EN 60715 35x7.5/15

Дополнительные принадлежноти

-
