Заказной номер

6EP1 436-3BA20

Технические данные

Продукт

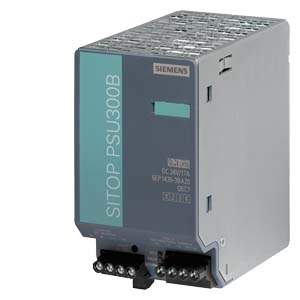

SITOP PSU300B

Блок питания, тип

24 В/17 A

Вход

Вход

3-х фазный AC

Номинальное входное напряжение Vвх мин.

400 В

Напряжение питания

• 1 при номинальном мин. значении AC

• 2 при номинальном мин. значении AC

Номинальное входное напряжение Vвх макс.

500 В

Входное напряжение

• 1 при номинальном макс. значении AC

• 2 при номинальном макс. значении AC

• 1 при номинальном значении AC

• 2 при номинальном значении AC

•  при DC

• Примечание

Диапазон напряжения

320 … 575 В

Входное напряжение

• 1 при AC

• 2 при AC

• при DC

Перегрузочная способность

Буферизация при ном. нагрузке, мин.

20 мс

Буферизация

при Vвх = 400 В

Ном. частота напряжения

• 1

50 Гц

• 2

60 Гц

Диапазон ном. частоты

47 … 63 Гц

Входной ток

• номинальное значение при 120 В

• номинальное значение при 230 В

• номинальное значение при 400 В

1.2 A

• номинальное значение при 500 В

1 A

• при DC номинальное значение при 600 В 

Ограничени тока при включении (+25 °C), макс..

18 A

I²t, макс.

0.8 A²·с

Встроенный предохранитель на входе

нет

Защита входных цепей (IEC 898)

Необходима: 3-х полюсный автомат 6 ... 16 A характеристика C или 3RV2011-1DA10 (установка 3 A) или 3RV2711-1DD10 (UL 489)

Выход

Выход

Регулируемый, изолированный DC

Выходное напряжение Vвых DC

24 В

Отклонение, постоянное ±

3 %

Постоянная компенсация, примерно

0.1 %

Постоянная балансировка нагрузки, примерно

0.2 %

Остаточные колебания, макс.

100 мВ

Остаточные колебания, ном.

Пиковые колебания, макс. (полоса пропускания : 20 МГц)

200 мВ

Пиковые колебания, ном. (полоса пропускания : 20 МГц)

Диапазон регулирования вых. напряжения

24 … 28.8 В

Возможность регулировки выходного напряжения

Да

Установка выходного напряжения

с помощью потенциометра

Примечание

 макс. 480 Вт

Состояние

Зеленый светодиод 24 В OK

Сигнализация

Релейный контакт (NO контакт, номинал 60 В DC/ 0.3 A) для состояния 24 В OK

Поведение при включении/выключении

Без перерегулирования Vвых (мягкий старт)

Задержка при включении, макс.

2.5 с

Примечание

Нарастание напряжения, ном.

Нарастание выходного напряжения до максимума

500 мс

Номинальный выходной ток Iвых ном.

20 A

Диапазон тока

0 … 17 A

Примечание

14 A до  +70 °C

активная мощность ном.

408 Вт

кратковременная перегрузка при к.з. при старте

длительность кратковременной перегрузки при к.з. при старте

постоянная перегрузка при к.з. при старте

19 A

кратковременная перегрузка при к.з. при работе

длительность кратковременной перегрузки при к.з. при работе

постоянная перегрузка при к.з. при работе

Параллельное включение для увеличения мощность

Да

Примечание

Переключаемая характеристики

Количество включаемых параллельно блоков

2

Эффективность

Эффективность при Vвых ном., Iвых ном., примерно

93 %

Потери при Vвых ном., Iвых. ном., примерно.

31 Вт

Регулирование

Динамическая компенсация (Vвх ном. ±15 %), макс.

1 %

Динамическое сглаживание нагрузки (Iвых.: 50/100/50 %), Uвых. ± ном.

2 %

Время установки нагрузки от 50 до 100%, ном.

2 мс

Время установки нагрузки от 100 до 50%, ном.

2 мс

Максимальное время установки

10 мс

Защита и мониторинг

Защита выхода от перенапряжений

< 35 В

Ограничение тока, ном.

19 A

Наличие защиты от к.з.

Да

Защита от к.з.

На выбор, ограничение тока до 19 A или отключение

Длительный ток к.з., ном.

19 A

Примечание

Перегрузка/к.з. индикация

Желтый LED для  "перегрузки", красный LED для  "отключения"

Безопасность

Первичная/вторичная изоляция

Да

Разделение потенциалов

Безопасное особо низкое напряжение Uвых в соответствии с EN 60950-1 и EN 50178

Класс защиты

Class I

случайный ток

• макс.

3.5 мA

• ном.

 0.9 мА

CE маркировка

Да

UL/CSA разрешение

UL/cUL (CSA) разрешение

в подготовке

Взрывозащищенность

в подготовке

FM разрешение

Нет

FM разрешение

-

CB разрешение

Нет

Морской сертификат

скоро

Степень защиты (EN 60529)

IP20

EMC

Излучаемые помехи

EN 55022 Class B

Ограничение гармоник в цепи питания

EN 61000-3-2

Помехозащищенность

EN 61000-6-2

Рабочие характеристики

Температура окружающей среды

• в работе

-25 … +70 °C

• примечание

естественное охлаждение

Температура окружающей среды

• при транспортировке

-40 … +85 °C

Температура окружающей среды

• при хранении

-40 … +85 °C

Класс влажности в соответствии с EN 60721

Климатический класс 3K3, без конденсации

Механические характеристики

Тип подключения цепей

клеммы под винт

Подключения

•  Входное питание

L1, L2, L3, PE: по 1 клемме на каждый 0.2 ... 4 мм² одно/многожильный кабель

• Выход

+, -: по 2 клеммы на каждый 0.2 ... 4 мм²

• Вспомогательные контакты

Аварийные сигналы: 2 клеммы 0.14 ... 1.5 мм² одно/многожильный кабель

Ширина корпуса

70 мм

Высота корпуса

125 мм

Глубина корпуса

125 мм

Монтажная ширина

70 мм

Монтажная высота

225 мм

Масса, примерно

1.2 кг

Возможность монтажа вплотную

Да

Тип монтажа

• монтаж на стену

Нет

• на рейку

Да

• на рейку S7-300

Нет

Монтаж

Устанавливается на DIN рейку EN 60715 35x7.5/15

Электрические аксессуары

 Буферный модуль

Механические аксессуары

Идентификационная бирка 20 мм × 7 мм, 3RT1900-1SB20
