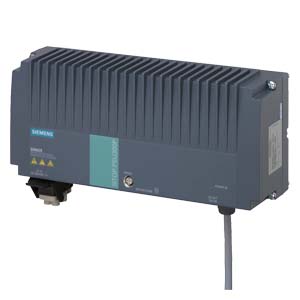

Заказной номер

6EP1 433-2CA00

Вход

3-фазный AC

Номинальное напряжение V вх. ном

400-480 В 3 AC широкий диапазон входного напряжения

Диапазон напряжения

340 ... 550 В(320 ... 340 В до макс. 1 мин.)

Перегрузочная способность

Реализована встроенными варисторами

Базовая буферизация при I вых ном

> 15 мс при Uвх = 400 В

Номинальная частота, диапазон

50/60 Гц; 45 ... 66 Гц

Номинальная сила тока I вх ном

0.5 A (при Uвх 400 В)

Ограничение тока при включении (+25 °C)

< 40 A

I 2 t

< 3.5 A2с

Входной предохранитель

Встроенный, 4 A

Рекомендованный автомат (IEC 898) на входе блока питания

Автомат 2.2 ... 3.2A3RV2011-1DA10 или 3RV2711-1DD10 (UL 489)

Выход

Управляемый, изолированный выход DC

Номинальное напряжение V вых ном

24 В DC

Общий допуск

< ±3  ... -5 %

• Статическая компенсация линии

Примерно 0.5%

• Статическая компенсация нагрузки

Примерно 0.5%

Остаточные пульсации

< 200 мВpp

Пики (ширина полосы частот: 20 Мгц)

< 250 мВpp

Диапазон заданных значений

-

Индикация состояния

Зеленый светодиод для нормального состояния 24 В

Сигнализация(макс 30 В, 10 мA)

• Нормальное напряжение ( 1L+ для Uвых в пределах 21.3 ... 29 В)
• Предупреждение о перегреве за 30 с до отключения  (превышение температуры при нормальном выходном напряжении)

Поведение при включении/выключении

Перерегулирование Uвых примерно  2%

Задержка включения/время нарастания напряжения

< 1.5 с/< 400 мс

Номинальное значение выходного тока Iвых.ном.

8 A

Допустимый диапазон токов нагрузки при температуре

• до +60 °C

0 ... 8 A (до 55°C)

• отклонения от номинала

-

Динамика U/I при

• Короткое замыкание при старте

Примерно 50 A до 100 мс

• Короткое замыкание во время работы

Примерно 50 A до 100 мс

Параллельное включение для повышения мощности

Нет

Эффективность

КПД при V вых.ном., I вых.ном.

Примерно 88 %

Тепловые потери при V вых.ном., I вых.ном.

Примерно 25 Вт

Регулирование

Динамическая компенсация входного напряжения (V вх.ном. ±15%)

Примерно 0.5% Uвых

Динамическая компенсация изменения нагрузки (I вых.: 50/100/50%)

Примерно ±1% Uвых

Время установки выходного напряжения при изменении нагрузки

• от 50 до 100%

< 2 мс

• от 100 до 50%

< 2 мс

Защита и мониторинг

Защита от перенапряжения в выходной цепи

< 33 В

Ограничение выходного тока

Тип. 9.4 A

Защита от короткого замыкания в выходной цепи

Электронное отключение, автоматический перезапуск

Эффективное значение длительного тока короткого замыкания

< 10 A

Индикатор перегрузки/ короткого замыкания

-

Индикатор перегрузки/ короткого замыкания

Гальваническое разделение входных и выходных цепей

Есть, SELV выходное напряжение Uвых по EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA

Проверка Союза технадзора (TUV

Да; CB схема

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

cULus-listed (UL 508)

Взрывозащищенность

-

Степень защиты (EN 60529)

IP67

EMC

Помехи

EN 55022 Класс A

Ограничение гармоник

-

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температуры окружающего воздуха

‑25 ... +55°C с естественным охлаждением

Диапазон температур транспортировки и хранения

‑40 ... +70°C

Класс влажность

Климатический класс 3K3 по EN 60721, без появления конденсата

Механические характеристики

Клеммы

• Входное питаниеL1, L2, L3, PE

Штекер HAN Q4/2

• Выход +

1 X 2.5 мм2(2-жильный кабель +/- с маркированными концами, 2 x 2.5 мм2)

• Выход -

1 X 2.5 мм2 (2-жильный кабель +/- с маркированными концами, 2 x 2.5 мм2)

• Аварийные сигналы

M12 штекер, 5-контактов

Размеры (Ш x В x Г) в мм

310 x 135 x 90 + штекер

Вес, около

2.8 кг

Монтаж

Может быть смонтирован в корзину ET 200pro

Дополнительные принадлежности

Штекер питания (3RK1911-2BE50 (2.5 мм2))
