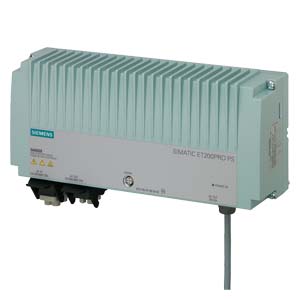

Заказной номер

6EP1 433-2CA00

6ES7 148-4PC00-0HA0

Вход

3-фазный AC

3-фазный AC

Номинальное напряжение Uвх ном

400/480 В 3 AC широкий диапазон значений

400/480 В 3 AC широкий диапазон значений

Допустимый диапазон отклонений

340 ... 550 В (320 ... 340 В до 1 мин)

340 ... 550 В (320 ... 340 В до 1 мин)

Допустимое перенапряжение

осуществляется встроенными варисторами

осуществляется встроенными варисторами

Допустимый перерыв в питании при Iвых ном

> 15 мс при Vвх = 400 В

> 15 мс при Vвх = 400 В

Частота переменного тока

50/60 Гц; 45 ... 66 Гц

50/60 Гц; 45 ... 66 Гц

Номинальный входной ток Iвх ном

0.5 A (при Vвх 400 В)

0.5 A (при Vвх 400 В)

Предельное значение тока отключения (+25°C)

< 40 A

< 40 A

I 2 t

< 3.5 A2с

< 3.5 A2с

Встроенный предохранитель в цепи питания

встроенный, 4 A

встроенный, 4 A

Рекомендуемая защита вцепи питания

автомат 2.2 ... 3.2 A3RV1021-1DA10 или3RV1721-1DD10 (UL 489)

С предохранителем проходного разъема питания  ≤ 25 A или автоматом  3RV1021-1DA15 или 3RV1742-5DD10 (UL 489)

Выход

Управляемый, изолированный выход DC

Управляемый, изолированный выход DC гальванически соединен с PE

Номинальное значение выходного напряжения Uвых ном

24 В DC

24 В DC

Допустимый диапазон отклонений выходного напряжения

< ±3 ... -5 %

< ±3 ... -5 %

• Статическая компенсация входного напряжения

Примерно 0.5 %

Примерно 0.5 %

• Статическая компенсация изменения нагрузки

Примерно 0.5 %

Примерно 0.5 %

Остаточные пульсации

< 200 мВpp

< 200 мВpp

Всплески (диапазон: 20 МГц)

< 250 мВpp

< 250 мВpp

Диапазон настроек выходного напряжения

-

-

Индикатор работы

Зеленый светодиод для нормального состояния 24 В

Зеленый светодиод для нормального состояния 24 В

Сигнализация (макс. 30 В, 10 мA)

• Нормальная работа (высокий уровень 1L+ для Vвых в диапазоне  21.3 ... 29 )
• Предупреждение о перегреве за 30 секунд до отключения (высокий уровень 1L+ когда превышена максимальная внутренняя температура)

• Нормальная работа (высокий уровень 1L+ для Vвых в диапазоне  21.3 ... 29 )
• Предупреждение о перегреве за 30 секунд до отключения (высокий уровень 1L+ когда превышена максимальная внутренняя температура)

Реакция на включение/отключение

Перерегулирование Vвых примерно  < 2 %

Перерегулирование V вых примерно  < 2 %

Задержка включения/время нарастания напряжения

< 1.5 с/< 400 мс

< 1.5 с/< 400 мс

Номинальное значение выходного тока Iвых ном

8 A

8 A

Допустимый диапазон токов нагрузки при температуре

• до +60°C

0 ... 8 A (до +55 °C)

0 ... 8 A (до +55 °C)

• снижение характеристик

-

-

Динамика U/I при

• Импульсный ток включения

Примерно 50 A до 100 мс

Примерно 50 A до 100 мс

• Короткое замыкание во время работы

Примерно 50 A доr 100 мс

Примерно 50 A до 100 мс

Параллельное включение для повышения мощности

Нет

Нет

Эффективность

КПД при Uвых ном, Iвых ном

Тип. 88 %

Тип. 88 %

Тепловые потери при Uвых ном, Iвых ном

Тип. 25 Вт

Тип. 25 Вт

Регулирование

Динамическая компенсация входного напряжения (Uвх ном ±15%)

Тип. ±0.5 % Vвых

Тип. ±0.5 % V вых

Динамическая компенсация изменения нагрузки (Iвых: 50/100/50%)

Тип. ±1 % Vвых

Тип. ±1 % V вых

Время установки выходного напряжения при изменении нагрузки

• 50 до 100 %

< 2 мс

Тип. < 2 мс

• 100 до 50 %

< 2 мс

Тип. < 2 мс

Защита и мониторинг

Защита от перенапряжения в выходной цепи

< 33 В

< 33 В

Ограничение выходного тока

Тип. 9.4 A

Тип. 9.4 A

Защита от короткого замыкания в выходной цепи

Электронное отключение, автоматический перезапуск

Электронное отключение, автоматический перезапуск

Эффективное значение длительного тока короткого замыкания

< 10 A

< 10 A

Индикатор перегрузки/ короткого замыкания

-

-

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Класс I

Ток утечки

< 3.5 мA

< 3.5 мA

Проверка Союза технадзора (TUV)

Да; CB схема

Да; CB схема

Маркировка CE

Да

Да

UL/cUL (CSA), допуск к эксплуатации

Подготовлено для UL-listed (UL 508)

Подготовлено для UL-listed (UL 508)

Род защиты (EN 60 529)

IP67, тип приложения 4 для помещений

IP67, тип приложения 4 для помещений

EMC

Излучение помех (эмиссия)

EN 55022 Класс A

EN 55022 Класс A

Ограничение сетевых гармоник

-

-

Помехоустойчивость

EN 61000-6-2

EN 61000-6-2

Эксплуатационные данные

Диапазон температур окружающей среды

-25 ... +55 °C с естественной вентиляцией

-25 ... +55 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

‑40 ... +70 °C

‑40 ... +70 °C

Класс влажности

Климатический класс 3K3 по EN 60 721, без конденсации

Климатический класс 3K3 по EN 60 721, без конденсации

Механические характеристики

Клеммы

Входное питание L1, L2, L3, PE

Штекерный соединитель HAN Q4/2

Штекерный соединитель HAN Q4/2Проходное питание скомутировано внутри блока и может быть использовано с помощью другого штекерного соединителя HAN Q4/2.

Выход +

1 x. 2.5 мм2(2-жильный кабель для +/- со свободными, промаркированными концами, 2 x 2.5 мм2)

2 x. 1 мм 2 (4-жильный кабель для +/- , со свободными, промаркированными концами, 2 x 2.5 мм2)

Выход -

1 x. 2.5 мм2 (2-жильный кабель для +/- со свободными, промаркированными концами, 2 x 2.5 мм2)M12 штеккер, 5-пин

2 x. 1 мм 2 (4-жильный кабель для +/- , со свободными, промаркированными концами, 2 x 2.5 мм2) M12 штеккер, 5-пин

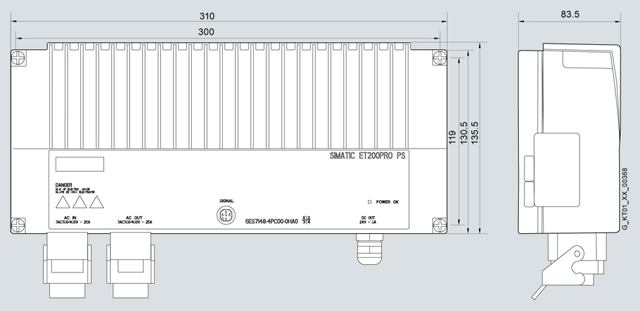

Размеры (Ш x В x Г) в мм

310 x 135 x 90 + держатель для соединителя

310 x 135 x 90 + держатель для соединителя

Вес, около

2.8 кг

2.8 кг

Монтаж

Может монтироваться на шину ET200pro

Может монтироваться на шину ET200pro

Дополнительные принадлежности

Силовой соединитель (3RK1911-2BE50 (2.5 мм2))

Силовой соединитель (3RK1911-2BE50 (2.5 мм2))
