| Заказной номер | 6EP1 334-2AA01 | 6EP1 334-2BA01 |
| Вход | Однофазный AC | Однофазный AC |
| Номинальное напряжение Uвх ном | 120/230 V AC
выбирается перемычкой | 120/230 V AC
выбирается перемычкой |
| Диапазон напряжений | от 85 В до 132 В AC/от 170 В до 264 В AC | от 85 В до 132 В AC/от 170 В до 264 В AC |
| Крутизна всплеска | 2.3 x Uвх ном, 1.3 мс | 2.3 x Uвх ном, 1.3 мс |
| Буферизация перебоев в питающей цепи при Iвых ном | > 20 мс при Uвх = 93/187 В | > 20 мс при Uвх = 93/187 В |
| Номинальная частота в сети питания | 50/60 Гц; от 47 Гц до 63 Гц | 50/60 Гц; от 47 Гц до 63 Гц |
| Номинальный ток Iвх ном | 4.1/2.4 A | 4.1/2.0 A |
| Предельный ток в импульсе (+25°C) | < 65 A, тип. 3 мс | < 65 A, тип. 3 мс |
| I2t | < 3.3 A2с | < 3.3 A2с |
| Встроенный входной предохранитель | T 6.3 A/250 В (недоступен) | T 6.3 A/250 В (недоступен) |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | Двухполюсный размыкатель цепи 10 A, с характеристикой C | Двухполюсный размыкатель цепи 10 A, с характеристикой C |
| Выход | Регулируемый, isolated DC voltage | Регулируемый, isolated DC voltage |
| Номинальное напряжение Uвых ном | 24 В DC | 24 В DC |
| Общая устойчивость | ±3% | ±3% |
- Установившаяся компенсация линии
| Примерно 0.1% | Примерно 0.1% |
- Установившаяся компенсация нагрузки
| Примерно 0.5% | Примерно 0.5% |
| Остаточная пульсация (переключающая частота примерно 60 кГц) | < 150 mVss (тип. 50mVss) | < 150 mVss (тип. 50mVss) |
| Всплески (ширина диапазона примерно: 20 МГц) | < 240 mVss (тип. 150mVss) | < 240 mVss (тип. 150mVss) |
| Устанавливаемый диапазон | от 22.8 В до 28.0 В | от 22.8 В до 28.0 В |
| Индикатор состояния | 24 В OK = зеленая индикация | 24 В OK = зеленая индикация |
| Реакция на переключение вкл/выкл | Без перерегулирования Uвых примерно 4% | Без перерегулирования Uвых примерно 4% |
| Задержка запуска/рост напряжения | < 0.1 с при 230 В AC/тип. 50 мс | < 0.1 с при 230 В AC/тип. 50 мс |
| Номинальный выходной ток Iвых ном | 10 A | 10 A |
| Диапазон тока | | |
| | от 0 A до 12 A | от 0 A до 12 A |
| | от 0 A до 10 A | от 0 A до 10 A |
| Динамика U/I для | | |
- Короткого замыкания при старте
| Тип. 30 A для 100 мс | Тип. 30 A для 100 мс |
- Короткого замыкания во время работы
| Тип. 33 A для 200 мс | Тип. 33 A для 200 мс |
| Параллельное подключение для повышения мощности | Да, 2 | Да, 2 |
| Эффективность | | |
| Эффективность при Uвых ном, Iвых ном | Примерно 90% | Примерно 91% |
| Потери энергии при Uвых ном, Iвых ном | Примерно 27 Вт | Примерно 24 Вт |
| Регулирование | | |
| Динамическая компенсация линии
(Uвх ном ±15%) | ±0.3% Uвых | ±0.3% Uвых |
| Динамическая компенсация нагрузки (Iвых: 50/100/50%) | ±1% Uвых | ±1% Uвых |
| Время коррекции | | |
| | Тип. 0.2 мс | Тип. 0.2 мс |
| | Тип. 0.2 мс | Тип. 0.2 мс |
| Защита и контроль | | |
| Выходная защита от перенапряжения | Да, в соответствии с EN 60950 (тип. < 45 В) | Да, в соответствии с EN 60950 (тип. < 45 В) |
| Ограничение тока | Тип. от 12.5 A до 13.5 A, overload capability 150% Iвых ном up to 5 с/мин | Тип. от 12.5 A до 13.5 A, overload capability 150% Iвых ном up to 5 с/мин |
| Защита от короткого замыкания | Постоянная токовая характеристика, авто рестарт | Постоянная токовая характеристика, авто рестарт |
| Длительное короткое замыкание RМС тока | Примерно 16 A | Примерно 16 A |
| Индикатор перегрузка/ короткое замыкание | Индикатор не горит = перегрузка/ короткое замыкание | Индикатор не горит = перегрузка/ короткое замыкание |
| Безопасность | | |
| Первичная/вторичная гальваническая изоляция | Да, SELV выходное напряжение Uвых по EN 60950 | Да, SELV выходное напряжение Uвых по EN 60950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I | Класс I |
| Потери тока | < 3.5 мА (тип. 0.8 мА) | < 3.5 мА (тип. 0.8 мА) |
| German Technical Inspectorate approval | Notified Body (CB Scheme) | Notified Body (CB Scheme) |
| Маркировка CE | Да | Да |
| UL/cUL (CSA) одобрение | Да, cULus-список
(UL 508, CSA 22.2), файл E197259, CSA (C22.2 ном.14, ном.60950-1-03) | Да, cULus-список
(UL 508, CSA 22.2), файл E197259, CSA (C22.2 ном.14, ном.60950-1-03) |
| Explosion protection | ATEX Directive 94/9/EC (available soon) | ATEX Directive 94/9/EC (available soon) |
| Морской сертификат | GL (available soon) | GL (available soon) |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP20 | IP20 |
| EMC | | |
| Помехи | EN 55022 Класс B | EN 55022 Класс B |
| Ограничение гармоник | - | EN 61000-3-2 |
| Помехоустойчивость | EN 61000-6-2 | EN 61000-6-2 |
| Рабочие спецификации | | |
| Диапазон температуры окружающего воздуха | от 0°C до +60°C с естественной вентиляцией | от 0°C до +60°C с естественной вентиляцией |
| Диапазон температур транспортировки и хранения | от -25°C до +85°C | от -25°C до +85°C |
| Класс влажности | Климатический класс 3K3 по EN 60721, без конденсации | Климатический класс 3K3 по EN 60721, без конденсации |
| Механические характеристики | | |
| Клеммы | | |
| Входное питание L, N, PE | Винтовая клемма, каждая под толщину от 0.5 мм до 2.5 мм2 | Винтовая клемма, каждая под толщину от 0.5 мм до 2.5 мм2 |
| Выход L+ | 2 клеммы под толщину от 0.5 мм до 2.5 мм2 | 2 клеммы под толщину от 0.5 мм до 2.5 мм2 |
| Выход M | 2 клеммы под толщину от 0.5 мм до 2.5 мм2 | 2 клеммы под толщину от 0.5 мм до 2.5 мм2 |

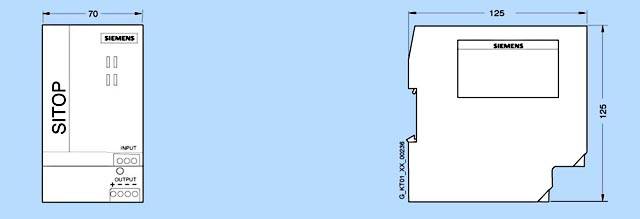

| Размеры (Ш x В x Г) в мм | 70 x 125 x 125 | 70 x 125 x 125 |
| Вес, примерно | 0.75 кг | 0.8 кг |
| Установка | Установка на профильную шину DIN EN 50022-35x15/7.5 | Установка на профильную шину DIN EN 50022-35x15/7.5 |
| Аксессуары | - | - |
