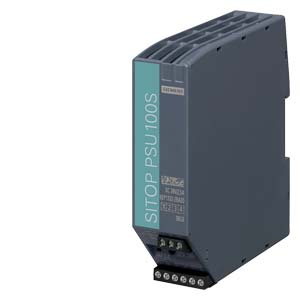

Заказной номер

6EP1 332-2BA10

Вход

Однофазный AC

Номинальное напряжение Uвх ном.

120/230 В AC выбирается перемычкой

Диапазон напряжений

от 85 В до 132 В AC/от 170 В до 264 В AC

Крутизна всплеска

2.3 x Uвх ном., 1.3 мс

Буферизация перебоев в питающей цепи при Iвых. ном.

> 20 мс при Uin = 93/187 В

Номинальная частота в сети питания

50/60 Гц; от 47 Гц до 63 Гц

Номинальный ток Iвх ном.

1.1/0.65 А

Предельный ток в импульсе (+25°C)

< 27 A, тип. 3 мс

I2t

< 0.3 A2с

Встроенный входной предохранитель

T 2 A/250 V (недоступен)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

Двухполюсный размыкатель цепи от 10 A, с характеристикой С

Выход

Регулируемый, изолированное DC напряжение

Номинальное напряжение Uвых. ном

24 В DC

Общая устойчивость

±3

• Установившаяся компенсация линии

Около 0.1%

• Установившаяся компенсация нагрузки

Около 0.5%

Остаточная пульсация (переключающая частота примерно 90 кГц)

< 150 mVss (тип. 10mVss)

Всплески (ширина диапазона: 20 МГц)

< 240 mVss (тип. 50mVss)

Устанавливаемый диапазон

от 22.8 В до 28.0 В

Индикатор состояния

24 В OK = зеленая индикация

Реакция на переключение вкл/выкл

Overshoot of Uout approx. 4%

Задержка запуска/рост напряжения

< 0.1 с при 230 В AC/тип. 50 мс

Номинальный выходной ток Iвых. ном.

2.5 A

Диапазон тока

• При +45°C

от 0 A до 3 A

• При +60°C

от 0 A до 2.5 A

Динамика U/I для

• Короткого замыкания при старте

Тип. 7 A для 100 мс

• Короткого замыкания работы

Тип. 7 A для 200 мс

Параллельное подключение для повышения мощности

Да, 2

Эффективность

Эффективность при Uвых ном, Iвых ном

Примерно 85%

Потери энергии при Uвых ном, Iвых ном

Примерно 9 Вт

Регулирование

Динамическая компенсация линии(Uвх ном ±15%)

Примерно ±0.3% Uвых

Динамическая компенсация нагрузки (Iвых: 50/100/50%)

±1%Uвых

Время коррекции

• 50...100%

Тип. 0.2 мс

• 100...50%

Тип 0.2 мс

Защита и контроль

Выходная защита от перенапряжения

Да, в соответствии с EN 60950 (тип. < 45 В)

Ограничение тока

Тип. от 3.2 A до 3.4 A, перегрузочная способность 150% Iвых ном до 5 с/мин

Защита от короткого замыкания

Постоянная токовая характеристик

Длительное короткое замыкание rms тока

Примерно 5 A

Индикатор перегрузка/ короткое замыкание

Индикатор выключен = перегрузка/ короткое замыкание

Безопасность

Первичная/ вторичная гальваническая изоляция

Да, SELV выходное напряжение Uвых по EN 60950

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мА (тип. 0.4 мА)

German Technical Inspectorate approval

Notified Body (CB Scheme)

Маркировка CE

Да

UL/cUL (CSA) одобрение

Да, cULus-список (UL 508, CSA 22.2), файл E197259, CSA (C22.2 ном.14, ном.60950-1-03)

Explosion protection

ATEX Directive 94/9/EC

Морской сертификат

GL

Степень защиты (EN 60 529; VDE 0470 T1)

IP20

EMC

Помехи

EN 55022, Класс B

Ограничение гармоник

не применимо

Помехоустойчивость

EN 61000-6-2

Рабочие спецификации

Диапазон температуры окружающего воздуха

от 0°C до +60°C с естественной вентиляцией

Диапазон температур транспортировки и хранения

от -40°C до +85°C

Класс влажности

Климатический класс 3K3 по EN 60721, без конденсации

Механические характеристики

Клеммы

• Входное питание L, N, PE

Винтовая клемма, каждая под толщину от 0.5 мм до 2.5 мм2 для одножильного/многожильного провода

• Выход L+

2 клемма под толщину от 0.5 мм до 2.5 мм2

• Выход M

2 клемма под толщину от 0.5 мм до 2.5 мм2

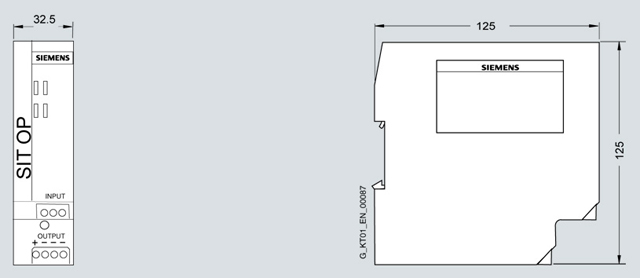

Размеры (Ш x В x Г) в мм

32.5 x 125 x 125

Вес, примерно

0.32 кг

Установка

Установка на профильную шину DIN EN 60715 -35 x 15/7.5

Аксессуары

-
