Заказной номер

6EP1 336-2BA10

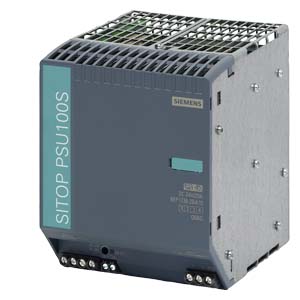

Продукт

SITOP PSU100S

Тип блока питания

24 В/20 A

Вход

Вход

1-фазный AC или DC

Номинальное входное напряжение Vвх ном

85 … 264 В

Диапазон входного напряжения

85 … 132 В AC или 170 … 264 В DC

Широкий диапазон входного напряжения

Да

Стойкость к перегрузкам

2.3 × Vвх ном, 1.3 мс

Буферизация при Iвых ном, мин.

0.02 с

Базовая буферизация

при Vвх = 93/187 В

Номинальная частота сети

• 1

50 Гц

• 2

60 Гц

Номинальная частота, диапазон

47 … 63 Гц

Входной ток

• при входном напряжении 120 В, номинальное значение

7.5 A

• при входном напряжении 230 В, номинальное значение

3.5 A

Ограничение тока при включении(+25 °C), макс.

11 A

Всплески тока A²с

10 A²·с

Встроенный входной предохранитель

Внутренний T 10A

Рекомендованный автомат (IEC 898) на входе блока питания

Рекомендованный автомат 10 A, характеристика С

Выход

Выход

Управляемый, изолированный выход DC

Номинальное напряжение

24 В

Общий допуск ±

3 %

Статическая компенсация линии

0.5 %

Статическая компенсация нагрузки

1 %

Остаточные пульсации, макс.

150 мВ

Остаточные пульсации, тип

Всплески, макс. (ширина полосы: 20 MГц)

240 мВ

Всплески, тип (ширина полосы: 20 MГц)

Диапазон настроек выходного напряжения

24 … 28 В

Регулируемый выход

Да

Регулировка выходного напряжения

с помощью потенциометра

Индикация состояния

Зеленый светодиод 24 V O.K и NO контакт 50В/0.3 А

Реакция на включение/отключение

Без перерегулирования Uвых (программный пуск)

Задержка включения, тип

1.5 с

Время нарастания напряжения, тип

50 мс

Номинальное значение выходного тока Iвых ном

20 A

Диапазон тока

0 … 20 A

Параллельное включение для повышения мощности

Да

Количество подключаемых параллельно блоков

2

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

90 %

Потери при U вых. ном., I вых.ном. .

53 Вт

Регулирование

Динамическая компенсация цепи (Vвх ном ±15 %), макс

 1%

Динамическое сглаживание нагрузки (Iвых: 10/90/10 %), Uвых ± тип.

 3%

Время коррекции нагрузки с 10 до 90%, тип.

Время коррекции нагрузки с 90 до 10%, тип.

Защита и контроль

Ограничение тока

21 A

Защита от короткого замыкания

Электронное отключение, автоматический рестарт

Длительное короткое замыкание RМС тока

7 A

Безопасность

Первичная/вторичная гальваническая изоляция

Да

Разделение потенциалов

Да, SELV выходное напряжение Uвых по EN 60950-1 и EN 50178

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Маркировка CE

Да

UL/cUL (CSA) одобрение

cULus-listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-recognized (UL 60950, CSA C22.2 No. 60950), File E151273

Взрывозащита

ATEX EX II 3G Ex nA IIC T3

FM одобрение

Нет

CB одобрение

Да

Морской сертификат

GL

Степень защиты (EN 60 529)

IP20

EMC

Помехи

EN 55022 Класс B

Ограничение гармоник

EN 61000-3-2

Помехоустойчивость

EN 61000-6-2

Рабочие характеристики

Температура окружающей среды

• в работе

0 … +70 °C

• при транспортировке

-40 … +85 °C

• при хранении

-40 … +85 °C

Класс влажности по EN 60721

Климатический класс 3K3, без конденсации

Механические характеристики

Клеммы

•  Вход

L, N, PE: 1 винтовая клемма, каждая под толщину 0.2 ... 4 мм2 

• Выход

L+, M: 2 винтовых клеммы, каждая под толщину 0.2 ... 4 мм²

Ширина корпуса

115 мм

Высота корпуса

145 мм

Глубина корпуса

150 мм

Масса, примерно

2,4 кг

Монтаж

Установка на монтажную DIN рейку EN 60715 35x7.5/15
