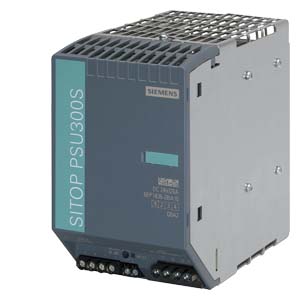

Заказной номер

6EP1 436-2BA10

Вход

3-фазный, переменного тока

Номинальное напряжение Uвх ном

3-фазное напряжение переменного тока, 400-500 В широкий диапазон

Допустимый диапазон отклонений

340 ... 550 В

Допустимое перенапряжение

2.3 x Uвх ном , 1.3 мс

Допустимый перерыв в питании при Iвых ном

> 6 мс (при Vвх = 400 В)

Частота переменного тока

50/60 Гц; 47 ... 63 Гц

Номинальный входной ток Iвх ном

1.2 – 1.0 A

Предельное значение тока отключения (+25°C)

< 25 A

Встроенный предохранитель в цепи питания

нет

Рекомендуемая защита вцепи питания

3-фазный автоматический выключатель 6 A ... 16 A, характеристика C или автоматический выключатель 3RV1021-1DA10, с установкой 3 A

Выход

Стабилизированное напряжение постоянного тока

Номинальное значение выходного напряжения Uвых ном

24 В DC

Допустимый диапазон отклонений выходного напряжения

±3 %

Остаточные пульсации

< 150 мВpp

Всплески (диапазон: 20 МГц)

< 240 мВpp

Диапазон настроек выходного напряжения

24 ... 28.0 В (макс. 480 Вт)

Индикатор работы

Зеленый светодиод 24 V O.K

Сигнализация

Реленый контакт (NO контакт, 60 В DC/0.3 A) для сигнала 24 В OK

Реакция на включение/отключение

Без перерегулирования Uвых (программный пуск)

Задержка включения/время нарастания напряжения

< 1.5 с/< 500 мс

Номинальное значение выходного тока Iвых ном

20 A

Допустимый диапазон токов нагрузки при температуре

• до +60°C

0 ... 20 A

• снижение характеристик

24 A (до +45 °C)

Параллельное включение для повышения мощности

Да, до 2 блоков

Эффективность

КПД при Uвых ном, Iвых ном

Примерно 91 %

Тепловые потери при Uвых ном, Iвых ном

Примерно 47 Вт

Защита и мониторинг

Защита от перенапряжения в выходной цепи

Да, в соответствии с  EN 60950

Ограничение выходного тока

Typ. 25 A, перегрузочная способность150% I вых.ном до 5 с/

Защита от короткого замыкания в выходной цепи

Электронное отключение, автоматический перезапуск

Эффективное значение длительного тока короткого замыкания

Примерно 32 A

Индикатор перегрузки/ короткого замыкания

-

Безопасность

Первичная/вторичная гальваническая изоляция

Есть, SELV выходное напряжение Uвых по EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA

Одобрение Немецкого Технического Инспектората

Да

Марка CE

Да

Одобрение UL/cUL (CSA)

cULus-Listed (UL 508, CSA 22.2 No. 14), File E197259

Взрывозащита

ATEX EX II 3G Ex nAC IIC T4

Степень защиты (EN 60529)

IP20

EMC

Генерирование помех

EN 55022 Class B

Ограничение линейных гармоник

EN 61000-3-2

Стойкость к воздействию помех

EN 61000-6-2

Условия эксплуатации, хранения и транспортировки

Диапазон рабочих температур

0 ... +60 °C с естественным охлаждением

Диапазон температур хранения/ транспортировки

-25 ... +85 °C

Относительная влажность

Климатический класс 3K3 по EN 60721, без появления конденсата

Механические характеристики

Соединители

• Подключения цепи питания L1, L2, L3 PE

Контакт под винт для подключения литых/витых проводников сечением 0.2 ... 4 мм2

• Выход +

2 контакта под винт для подключения проводников сечением 0.2 ... 4 мм2

• Выход -

2 контакта под винт для подключения проводников сечением 0.2 ... 4 мм2

• Аварийные сигналы

2 контакта под винт для подключения проводников сечением 0.14 ... 1.5 мм2

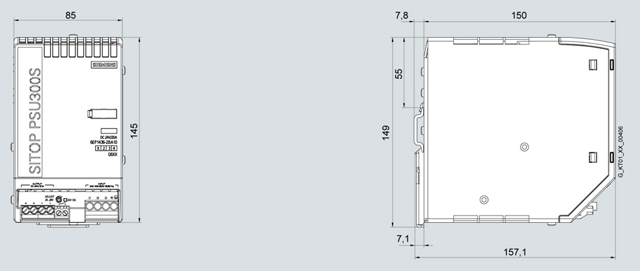

Габариты (Ш x В x Г) в мм

90 x 145 x 150

Масса, прибл.

Примерно 1.6 кг

Способы монтажа

Установка на профильную шину  DIN EN 50022-35x15/7.5

Аксессуары

Модуль резервирования (6EP1961-3BA21)
