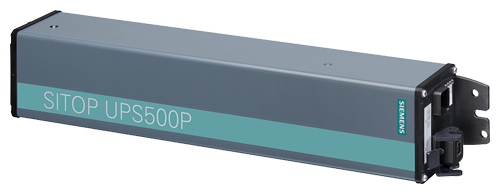

Тип блока питания

Базовый блок 7 A

Заказной номер

6EP1 933-2NC01: (с USB интерфейсом и 5 кВт)

6EP1 933-2NC11: (с USB интерфейсом и 5 кВт)

Вход L+/M при нормальной работе

Регулируемое напряжение

Номинальное входное напряжение V in rated 1)

24 В

Допустимый диапазон отклонения входного напряжения

22.5 ... 29 В

Порог подключения буферных устройств

22.5 В DC ±0.1 В

Номинальный входной ток I in rated

7 A + приблизительно 2 A при разряженном конденсаторе

Длительность буферирования

Время буферирования без дополнительных модулей

при 7 A - 49 с или при 5 A - 68 с или при 3 A - 108 с или при 1 A -  351 с

Время буферирования с дополнительными модулями

не применимо

Контроль цепи включения/ отключения

не применимо

Методы установки буферного времени

не применимо

Прерывание выходного напряжения

не применимо

Выход L+/M при нормальной работе

Номинальное выходное напряжение V out rated

=24 В (регулируемое)

Допустимый диапазон отклонений

23.3 ... 24.7 В DC или 24 В DC ±3%

Задержка включения

Приблизительно 600 мс

Время нарастания напряжения

Приблизительно 25 мс

Выходной ток I out

0 ... 7 A

Динамический ток перегрузки

Электронное ограничение тока на уровне 30 A, автоматический перезапуск через 20 с

Динамический ток короткого замыкания

Электронное ограничение тока на уровне 30 A, автоматический перезапуск через 20 с

Выход L+/M в режиме буферирования

Номинальное выходное напряжение V out rated

24 В DC

Допустимый диапазон отклонений выходного напряжения

23.3 ... 24.7 В DC или 24 В DC ±3%

Выходной ток I out

0 ... 7 A

Динамический ток перегрузки

Электронное ограничение тока на уровне 30 A, автоматический перезапуск через 20 с

Динамический ток короткого замыкания

Электронное ограничение тока на уровне 30 A, автоматический перезапуск через 20 с

Зарядный ток

не применимо, 2 A установлен по умолчанию

Время заряда без дополнительных модулей

Примерно 300 с

Время заряда с дополнительными модулями

не применимо

Эффективность/ тепловые потери

При V out rated, I out rated приблизительно

96.5%/5.2 Вт

Защита и мониторинг

Защита от неправильной полярности

Для входного напряжения

Защита от перегрузки

Электронное отключение выхода при появлении динамического тока перегрузки в режиме нормальной работы (с последующим автоматическим рестартом) или в режиме буферирования (с рестартом в процессе возврата к нормальной работе)

Тепловая защита от перегрузки

Защита от коротких замыканий

Электронное отключение выхода при появлении динамического тока короткого замыкания в режиме нормальной работы (с последующим автоматическим рестартом) или в режиме буферирования (с рестартом в процессе возврата к нормальной работе).

Тепловая защита от перегрузки

Сигнализация

Нормальная работа

Зеленый светодиод (OK)

Режим буферирования (конденсатор питает нагрузку один или параллельно с блоком питания)

Желтый светодиод (Bat)

Авария (буфер не готов или напряжение конденсатора < 12 В)

Красный светодиод (авария)

Степень заряда конденсатора "Capacitor charge > 85%"

Второй зеленый светодиод (Bat > 85%)

Интерфейс USB

Вывод всех аварийных сигналов и прием дистанционного сигнала пуска "Remote Timerstart".Конструкция: версия 2.0, скоростной, например, 2 Мбит/с. Снабжается напряжением +5 В от DC UPS ("self powered").Подключение к компьютеру: см. набор для подключения

Программное обеспечение

Программное обеспечение считывания и обработки сигналов для работы под управлением операционных систем Windows 2000, Windows XP, Windows Vista и Windows 7свободно распространяется через Internet http://www.siemens.com/sitop-upsНа этой странице приведена более полная информация о интерфейсе

Сигналы управления

Сигнал управления включением/ отключением

не применимо

Дистанционный запуск ("Remote Timerstart") через интерфейс USB

Запуск буферирования цепи питания для заданного времени буферирования

Безопасность

Гальваническое разделение первичных и вторичных цепей

Нет

Класс защиты

 Класс III (внешние цепи и блоки питания: SELV по EN 60950)

Электромагнитная совместимость

Генерируемые помехи

Подавление радиопомех по EN 55022, ограничительная кривая B

Стойкость к воздействию помех

По EN 61000-6-2

Условия эксплуатации, хранения, транспортировки

Диапазон рабочих температур

0 ... +55 °C с естественным охлаждением

Диапазон температур хранения и транспортировки

-40 ... +70°C

Степень защиты по EN 60529

IP65

Относительная влажность

По EN 60721, климатический класс 3K3 (относительная влажность 5% … 85%, абсолютная влажность 1 г/м3 ... 25 г/м3; без конденсата)

Одобрения

CE

Да

UL/cUL

-

Конструкция

Подключение входного напряжения =24 В

См. набор для подключения4)

Подключение выходного напряжения =24 В

См. набор для подключения4)

Подключение цепей управления и аварийных сигналов

не применимо

USB порт

Да

Габариты (Ш x В x Г) в мм

400 (без соединителя) x 80 x 80470 (без соединителя) x 80 x 80

Необходимые зазоры

50 мм снизу и сверху устройства

Масса

Примерно 1.9 кгПримерно 2.2 кг

Монтаж

Монтаж на болты
