 | Заказные данные |

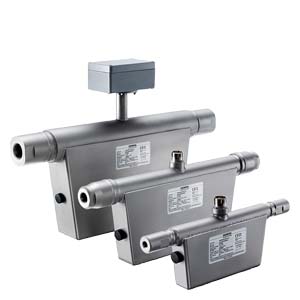

SITRANS FC200 SITRANS FC200 (диаметрами DN10, DN 15 и DN 25) массовый расходомер действующий по принципу Кориолиса , ориентированный на точное измерение расхода газов. Ультра компактный дизайн сенсора обеспечивает простую установку, замену и обслуживание прибора.
Особенности
| | Заказные данные |
SITRANS FC200 - Мультипараметрическое измерение
- Высокая точность измерения расхода газа
- Использование в опасных зонах
- Само-дренаж как при горизонтальной так и в вертикальной установке
- Встроенный датчик температуры PT1000
- Модуль SENSORPROM
- Жесткая конструкция, обеспечивающая устойчивость к вибрациям трубопровода и температурному стрессу
- Измерение под давлением до 350 бар
- Ультра компактный сенсор
- Измерение не зависят от изменения температуры и давления
Область применения
| | Заказные данные |
SITRANS FC200 SITRANS FC200 разработан для измерения газов и может быть использован в следующих отраслях:
- Наполнение газовых баллонов
- CNG-диспенсеры
- Измерение расхода газов
Дизайн
| | Заказные данные |
SITRANS FC200 SITRANS FC200 доступен в следующих исполнениях DN 10, DN 15 и DN 25.
Чувствительная часть сенсора состоит из 2-х параллельных измерительных трубок, приваренных непосредственно к разделителю потока для упрощенияч монтажа прибра и значительно снижающих эффект внешних вибраций. Разделители потока приварены непосредственно к корпусу сенсора и работают как мфильтры механической очистки.
Части контактирующие со средой выполнены из Hastelloy C22, в то время как корпус прибора выполнен из нержавеющей стали W 1.4301 (AISI 304) и имеет уровень защиты IP66/IP68.
Одна пластиковая черная заглушка на одной стороны сенсора DN 10 и на обоих сторонах сенсораand DN 15 и DN 25 разработана для устранения влияние избыточного давления.
Функции
| | Заказные данные |
SITRANS FC200 Принцип измерения расхода основан на принципе Кориолиса.
Интеграция
| | Заказные данные |
SITRANS FC200 Комплект расходомера включает сенсор (SITRANS FC200) и преобразователь SITRANS F C MASS 6000 или SIFLOW FC070.
Сенсор поставляется с установленным модулем SENSORPROM содержащим информацию относительно данных о калибровке , идентификации прибора, и заводских установок. Доступны дополнительные протоколы связи.
Рекомендации по установке
Siemens Flow Instruments рекомендует устанавливать приборы следующим образом:

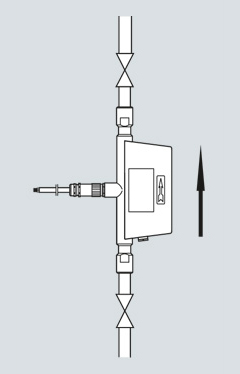

Вертикальная устьановка с направлением потока вверх
Горизонтальная установка струбками вверх
Горизонтальная установка трубками вбок
Технические данные
| | Заказные данные |
SITRANS FC200 | Размер датчика | DN 10 | DN 15 | DN 25 |
|---|---|---|---|
| Массовый расходомер |
| ||
| Точность [% от расхода] | ±0.5 | ||
| Диапазон измерений | 0 … 42 (0 … 1102.3) | 0 … 200 (0 … 440.9) | 0 … 500 (0 … 92.6) |
| Рабочая температура | 350 (5076) | 350 (5076) | 214 (3104) |
| Степень защиты | IP66/IP68 (EN 60529) | ||
| Материал |
| ||
| Материал трубы | Hastelloy C22 | ||
| Материал корпуса | 1.4404/1.4571 (304) | ||
| Подключения к процессу | VCO ¾ … 1“ NPT ¼ … 1½“ | ||
| Взрывозащиты Ex | II 1/2 G Ex ia IIC T5-T4 | ||
| Вес | n/a | ||
Характеристика
| | Заказные данные |
SITRANS FC200

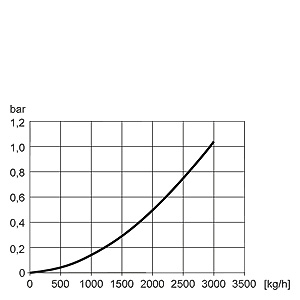

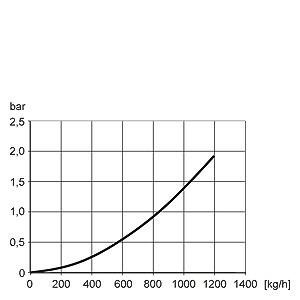

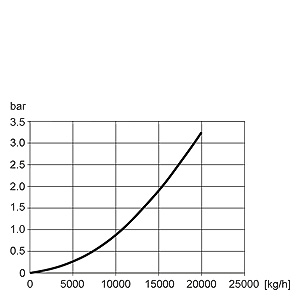

Потери давления как функция емкости CNG диспенсера с давлением 200 bar (2900 psi) и внешней температурой 20°C (68°F).

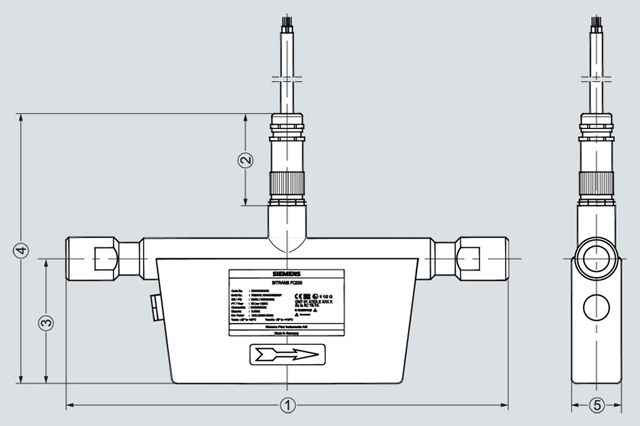

Чертеж
| | Заказные данные |
SITRANS FC200
| мм (дюймы) | DN 10 | DN 15 | DN 25 |
|---|---|---|---|
| (1) | 390 (15.35) | 396 (15.59) | 520 (20.47) |
| (4) |
|
|
|
| До 100 °C (212 °F) | 204 (8.03) | 253 (9.96) | 305 (12.01) |
| До 125 °C (257 °F) | 304 (11.97) | 353 (13.9) | 405 (15.94) |
| (3) | 100 (3.94) | 148 (5.83) | 200 (7.87) |
| (5) | 40 (1.57) | 48 (1.89) | 74 (2.91) |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| A5E02590427 | 831 | SITRANS FC SPARE PART WALL AND BASE MOUNTING BRACKET FOR MASS 2100 DI1.5 | 148.40 |
| FDK:083H3015 | 831 | MASS 2100 CABLE BLUE WITH PLUG, 5M | 84.80 |
