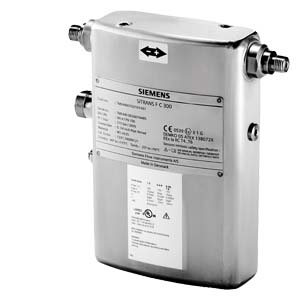

SITRANS FC300 SITRANSFC300 это новая модель компактного массового расходомера предназначенного для измерения расхода всех типов жидкостей и газов.
Датчик расхода обладает прекрасной точностью, динамическим диапазоном и низкой погрешностью измерения плотности. Простая установка и механический монтаж позволяет достичь оптимальной производительности и долговременной работы.
Новая конструкция корпуса из нержавеющей стали обеспечивает низкий вес первичного сенсора 3.5 кг (7.7 lb), и позволяет быть уверенным в отличной производительности для широкого диапазона применений.
Особенности
| | Заказные данные |
SITRANS FC300 - Высокая точность – лучше чем 0.1% от измеренного значения массового расхода
- Большой динамический диапазон – лучше, чем 100:1
- Погрешность определения плотности лучше чем 0.001 г/см3 (0.000036 lb/inch3) с повторяемостью лучше, чем 0.0002 г/см3 (0.0000072 lb/inch3)
- Измерительный участок сделан из цельной трубки, без внутренних точек сварки, reductionsorflowsplittersпозволяет достичь оптимальной гигиены, безопасности и CIPочистки для использование в пищевой промышленности и фармацевтики
- Наибольшая толщина измерительной трубки (по сравнению с представленными на рынке приборами). Позволяет быть уверенным в оптимальном сроке эксплуатации, сопротивлению коррозии и возможности использовать для приложений с высоким давлением процесса
- Полностью сбалансированный измерительный участок, с небольшими энергетическими потерями, позволяет быть уверенным в хорошей производительности и стабильности прибора в не идеальных условиях или не стабильных условиях измерений (изменения давления, температуры, плотности и т.д.)
- 4-х проводной Pt1000 датчик температуры позволяет достичь оптимальной погрешности при измерении температуры, плотности и расхода фракций
- Сигнальный кабель с разъемом & SENSORPROMреализуют реальный plug & play. Установкаиобслуживаниезанимает менее 10 минут
- Взрывобезопасное исполнение ExiaIIC в стандартной конфигурации
- Измерительный участок может быть сделан из высококачественной стали AISI 316L(1.4435) или HastelloyC22 2.4602 – эти материалы позволяют достичь оптимальной защиты от коррозии
- Прочный и занимающий мало места сенсор из нержавеющей стали может быть использован практически в любых условиях эксплуатации
- Версия для использования на высоких давлениях процесса – как стандарт
- Сенсор не требует перекалибровки при использовании для измерения газов
Область применения
| | Заказные данные |
SITRANS FC300 На сегодняшний день промышленность требует массовые расходомеры с малыми физическими размерами без потери производительности. Расходомер должен быть применим для установки в традиционных условиях применения, так и для установки в OEMоборудование. Не зависимо от условий применения расходомер должен обеспечивать точные и удобные измерения. Новая конструкция FC300 обеспечивает возможность применения SITRANSFC300 DN 4 в следующих областях промышленности:
| Химическая промышленность | Измерения жидкости или газа в нормальных, так и в коррозионных условиях |
| Косметическая промышленность | Дозировка добавок |
| Фармацевтическая промышленность | Высокоскоростное дозирование глазури для таблеток, наполнение ампул и инъекционных шприцов |
| Пищевая промышленность | Розлив, дозировка ароматизаторов, красителей и добавок, измерение плотности Измерение или дозировка жидкого или газообразного CO2 |
| Автомобильная промышленность | Тестирования топливных насосов и форсунок, заполнение кондиционеров, расход топлива двигателями, покрасочные роботы, стенды тестирования ABS |
Дизайн
| | Заказные данные |
SITRANS FC300 Сенсор FC300 состоит из одной трубки, имеющей геометрию двойной омега, и привариваемой непосредственно к соединению с процессом на обоих концах. Имеется два материала для сенсора, AISI 316L или Hastelloy с подключением к процессу C22 с ¼" NPT или G¼" ISO..
Корпус выполнен из нержавеющей стали AISI 316L 1.4409 со степенью защиты IP66/NEMA 4. Оболочка имеет очень прочную конструкцию и при размере 130 x 200 x 60 мм сенсор очень компактен и имеет небольшую массу.
Сенсор может поставляться в стандартной версии для максимальной температуры жидкости 125 °C, а также в высокотемпературной версии для 180 °C.
Сенсор может устанавливаться горизонтально или вертикально.Сенсор может монтироваться на любую имеющуюся плоскую поверхность, или с помощью прилагаемого зажимного фитинга быстрого снятия, который, наряду с компактной конструкцией и многовыводным электрическим штекером, снизит время и стоимость монтажа до минимума.
Функции
| | Заказные данные |
SITRANS FC300 Принцип измерений основан на силе Кориолиса, для более подробной информации см. “Системная информация MASSFLO Кориолисовый массовый расходомер”.
Интеграция
| | Заказные данные |
SITRANS FC300 Сенсор может быть подключен к любому MASS 6000 преобразователю сигналов – для разнесенной установки.
Все сенсоры поставляются с блоком памяти SENSORPROMсодержащим всю информацию о калибровке, идентификации и заводских установках преобразователя сигналов.
Рекомендации по установке
Установка сенсора FC300
Рекомендуемая установка - горизонтальная. Однако сенсор может быть использован в применениях где измеряемая среда содержит пузыри воздуха или расход очень маленький, то вертикальная установка рекомендуется, в таком положении пузыри воздуха могу легко выходить из расходомера.
Для исключения частичного опорожнения сенсора необходимо, чтобы было противодавление мин. 0.1 дo 0.2 бар (1.45 дo 2.9 psi).
Сенсор должен быть смонтирован на стене или стальной раме, защищенной от вибраций
Располагайте сенсор в нижней точке системы для предотвращения разрежения в сенсоре и последующей де аэрации.

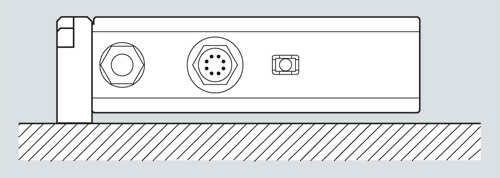

Горизонтальная установка

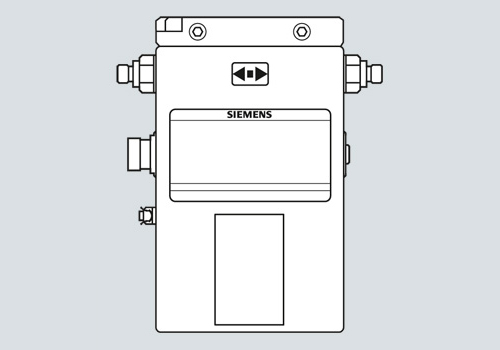

Вертикальная установка
Технические данные
| | Заказные данные |
SITRANS FC300 | SITRANS FC300 | |
|---|---|
| Условный диаметр | DN 4 |
| Массовый расходомер |
|
| Диапазон измерений | 0 ... 350 кг/ч (0 ... 772 lb/h) |
| Погрешность, массовый расход | 0.1% от измеряемого значения |
| Повторяемость | 0.05 от измеряемого значения |
| Максимальная ошибка определения нуля | 0.010 кг/ч (0.22 lb/h) |
| Плотность |
|
| Диапазон измерения плотности | 0 ... 2.9 г/см3 (0 ... 0.105 lb/inch3) |
| Погрешность определения плотности | 0.0015 г/см3 (0.000036 lb/inch3) |
| Повторяемость | 0.0002 г/см3 (0.0000072 lb/inch3) |
| Температура |
|
| Стандартная | -50 ... +125 °C (-58 ... +257 °F) |
| Высокотемпературная версия | -50 ... +180 °C (-58 ... +356 °F) |
| Погрешность измерения температуры | 0.5 °C |
| Brix |
|
| Диапазон измерений | 0 ... 100 Brix |
| Погрешность определения Brix | 0.3 Brix |
| Внутренные диаметр трубопровода |
|
| Версия из нержавеющей стали | 3.5 мм (0.14”)) |
| Версия из Hastelloy | 3.0 мм (0.12”) |
| Толщина стенки трубопровода |
|
| Версия из нержавеющей стали | 0.25 мм (0.0098”) |
| Версия из Hastelloy | 0.5 мм (0.0196”) |
| Уровень давления1) |
|
| Нержавеющая сталь | 130 bar (1885 psi) при 20 °C (68 °F) |
| Hastelloy C22 | 410 bar (5945 psi) при 20 °C (68 °F) |
| Материалы | 1.4435 (AISI 316L) Нержавеющая сталь |
|
| 2.4602 (Hastelloy C22) |
| Корпус2) |
|
| Материал | 1.4409 (AISI 316) Нержавеющая сталь |
| Класс защиты корпуса | IP67/NEMA4 |
| Подключения к процессу |
|
| Резьба | ISO 228/1 G¼” |
|
| ANSI/ASME B1.20.1 ¼” NPT |
| Взрывозащиты Ex | EEx [ia] IIC T3-T6 |
|
| ATEX 123456X |
|
| UL/CSA (under preparation) |
| Вес | 3.5 кг (7.7 lb) |
| Размеры | 130 x 200 x 60 мм (5.12” x 7.87” x 2.36”) |
1) В соответствии с DIN 2413, DIN 17457
2) Корпус не является сосудом давления
Характеристика
| | Заказные данные |

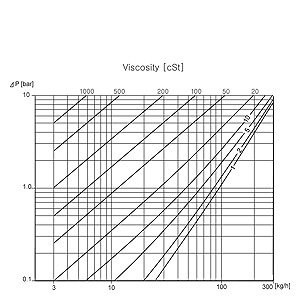

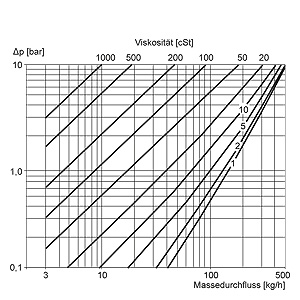

SITRANS FC300 Падение давления
Нержавеющая сталь
Hastelloy C22
Чертеж
| | Заказные данные |
SITRANS FC300

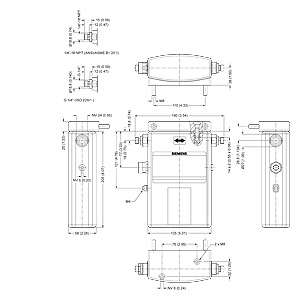

SITRANS FC300, размеры в мм (дюймах)
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ME440.-.....-.... | 831 | Сенсор массового расходомера F C 300 | 0.00 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| A5E00698213 | 835 | SITRANS FC300 DN4 OP INSTR EN | 11.66 |
| A5E00728101 | 835 | SITRANS FC300 DN4 OP INSTR DE | 11.66 |
| A5E00746625 | 835 | SITRANS FC300 DN4 OP INSTR FR | 11.66 |
| A5E00746629 | 835 | SITRANS FC300 DN4 OP INSTR ES | 11.66 |
| A5E02590439 | 831 | SITRANS FC SPARE PART WALL AND BASE MOUNTING BRACKET FOR FC 300 | 265.00 |
| FDK:083H3015 | 831 | MASS 2100 CABLE BLUE WITH PLUG, 5M | 84.80 |
| FDK:083H4410 | 831 | MASS6000 SENSORPROM 2KB. QUOTE SENSOR CODE NO., SERIAL NO. AND CAL.FACTOR | 55.12 |
