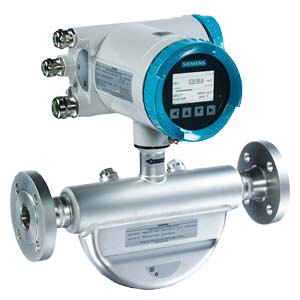

SITRANS FC430

Массовый  расходомер системы SITRANS FC430 используются для измерения расхода в стандартных, гигиенических или химической промышленности. Все версии могут быть заказаны для CT-службы, в соответствии со стандартом OIML R 117 (для любых жидкостей, кроме воды).

Все компактные варианты могут быть проверены и настроены для SIL 2 или SIL 3 операций в качестве стандарта. SIL 3 операция требует двух расходомеров в серии и контролируется SIL-Номинальной системой управления.Работа расходомера базируется  на последних достижениях в технологии цифровой обработки сигнала, что спроектировано для точного измерения производительности:

  • Быстрая реакция на быстрые изменения в потоке
  • Быстрое дозирование подачи
  • Высокая устойчивость против шумовых процессов
  • Широкий динамический диапазон измерений расходов
  • Подходит для жидких и газовых сред
  • Простота в установке, запуске в эксплуатацию и в обслуживании

FC430 доступен как стандартный с 4 до 20 мА аналоговый выход HART 7.2. Дополнительные функции ввода/вывода могут быть свободно сконфигурированы для аналоговых, импульсных сигналов, частоты, реле или положения.Передатчик поставляется с графическим дисплеем, конфигурируемым пользователем,  с новой  SensorFlash технологией, и микро-SD-карты для резервного копирования конфигурации, обновления прошивки и хранения данных.




Особенности

Скачать Заказные данные Скачать Аксессуары
SITRANS FC430
  • Узкая и легкая конструкция позволяет проведение аккуратной установки  сложные системы трубопроводов
  • Простота в обслуживании, поскольку модули могут быть легко заменены
  • Эффективное разделение измерения от вибрации техники
  • Безопасная работа в  критически важных приложениях
  • Энергонезависимая память для всех установок и данных по работе
  • Получение достоверных результатов измерений из-за высокого отношения сигнал / шумЗащищенная, цифровая передача данных измерений из датчика
  • SensorFlash передача установок и  данных, доступна простая замена датчика
  • Малогабаритность; простота замены в большинстве существующих установок




Технические данные

Скачать Заказные данные Скачать Аксессуары
SITRANS FC430

Расходомер SITRANS FCS430



Размеры

DN 15 (½") DN 25 (1") DN 50 (2") DN 80 (3")

Точность

± 0.10%

Повторяемость

± 0.05%

Диапазон расхода (вода @ 1 бар потеря двления)

DN 15: 3 700 кг/ч DN 25: 11 500 кг/ч DN 50: 52 000 кг/ч DN 80: 136 000 кг/ч

Архитектура

Компактная и удаленная настройка на 12 языках, включая русский и китайский

Дисплей

Графический дисплей, 240 x 160 пикселей

Электропитание

24 ... 90 V DC, 100 ... 240 V AC

Вес

4.6 ... 50 кг

Материалы


  • Датчик

  • Детали проточной части

316L нержавеющая сталь
  • Корпус

304 нержавеющая сталь
  • Передатчик

Алюминий с антикоррозийным покрытием

Степень защиты корпуса (IP)

IP67

Класс давления


  • Измерительные трубу

100 бар (1450 psi)
  • Корпус датчика

20 бар (DN15, DN25) 17 бар (DN50, DN80)
  • Датчик давления разрыва корпуса

> 160 бар (все размеры)

Диапазон температур


  • Технологическая среда

-50 ... 200 °C

  • Внешняя среда

-40 ... 60 °C

Технологические соединения


  • Фланцы

EN1092-1 B1, EN1092-1 D, ANSI / ASME B16.5, JIS B 2220
  • Трубная резьба

ASME B1.20 (NPT), ISO228-1 G (BSPP), VCO Quick-connect
  • Гигиенические прожилки

DIN11851, DIN11864-1, ISO2853, SMS 1145
  • Гигиенические зажимы

DIN11864-2, DIN32676, ISO2852

Допуски


  • Взрывоопасные зоны

ATEX, IECEx, cFMus, NEPSI, CSA, TISS, GOST
  • Стандарты давления

PED, CRN
  • Гигиеничность

3A, EHEDG
  • Приёмка-сдача SITRANS FC430

OIML R 117
  • Технологическая безопасность ( только для компактных систем)

SIL 2 (Датчики) SIL 3 (Передатчики и система резервирования)

NAMUR

Совместно с NE132, NE41

I/O

До 4 разных аналоговых входов, можно переключить на цифровые выходы и двоичные (бинарные) входы

Протоколы коммуникации

HART 7.2

EMC характеристики

EN 61326-3-2

Механическая нагрузка

от 18 до 1000 Гц рандомно, 3.17 G rms, in all directions




Заказные данные

Скачать Заказные данные Скачать Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
7ME461.-.....-....848SITRANS CORIOLIS FLOWMETER SERIES FCS400 0.00
7ME462.-.....-....848SITRANS CORIOLIS FLOWMETER SERIES FCS400 HYGENIC VERSION 0.00
7ME471.-.....-....848SITRANS CORIOLIS FLOWMETER SERIES FCS400 NAMUR VERSION 0.00




Аксессуары

Скачать Заказные данные Скачать Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
A5E03548971848SPAREPART SITRANS FCT030 DISPLAY AND KEYPAD 893.58
A5E03549098848SPAREPART SITRANS FCT030 REMOTE VERSION SENSOR INTERFACE CASSETTE 566.04
A5E03549142848SPAREPART SITRANS FCT030 COMPACT VERSION SENSOR INTERFACE CASETTE 954.00
A5E03549191848SPAREPART SITRANS FCS400 REMOTE VERSION DSL CASSETTE 1007.00
A5E03549295848SPAREPART SITRANS FCT030 BLIND LID SMALL (85 MM) 191.86
A5E03549313848SPAREPART SITRANS FCS400 SENSOR HOUSING METRIC 257.58
A5E03549324848SPAREPART SITRANS FCS400 BAG OF LOOSE PARTS FOR SENSOR 191.86
A5E03549344848SPAREPART SITRANS FCT030 DISPLAY LID 266.06
A5E03549357848SPAREPART SITRANS FCT030 TRANSMITTER CASSETTE HART (ACTIVE) 1200.98
A5E03549383848SPAREPART SITRANS FCT030 TRANSMITTER CASSETTE HART (PASSIVE) 1128.90
A5E03549396848SPAREPART SITRANS FCT030 BAG OF LOOSE SPARE PARTS 399.62
A5E03549413848SPAREPART SITRANS FCT030 POWER SUPPLY 85-264 V AC (50/60 HZ) 18.5-100 V DC 827.86
A5E03549429848SPAREPART SITRANS FCT030 BLIND LID LARGE (122 MM) 185.50
A5E03722877848ACCESSORY SITRANS FC430 SERVICE TOOLKIT HAND TOOLS FOR ELECTRONIC AND MECHANICAL MAINTENANCE 355.10
A5E03830623848ACCESSORY SITRANS FCS400 HEATING JACKET DN15 ELECTRIC 2740.10
A5E03830624848ACCESSORY SITRANS FCS400 HEATING JACKET DN25 ELECTRIC 3034.78
A5E03830625848ACCESSORY SITRANS FCS400 HEATING JACKET DN50 ELECTRIC 4247.42
A5E03830626848ACCESSORY SITRANS FCS400 HEATING JACKET DN80 ELECTRIC 6425.72
A5E03839193848ACCESSORY SITRANS FCS400 HEATING JACKET CONTROLLER 230 VAC 1228.54
A5E03839194848ACCESSORY SITRANS FCS400 HEATING JACKET CONTROLLER 115 VAC 1343.02
A5E03906080848SPAREPART SITRANS FCS400 REMOTE VERSION SENSOR HOUSING NPT 259.70
A5E03906091848SPAREPART SITRANS FCT030 REMOTE VERSION MOUNTING BRACKET KIT WALL AND PIPE MOUNTING 212.00
A5E03906095848SPAREPART SITRANS FCS400 REMOTE VERSION M12 OPTION FOR DSL HOUSING 517.28
A5E03906104848SPAREPART SITRANS FCT030 REMOTE VERSION SOCKET, M12 PEDESTAL 498.20
A5E03906112848SPAREPART SITRANS FCT030 REMOTE VERSION TERMINAL HOUSE M20 PEDESTAL 626.46
A5E03906130848SPAREPART SITRANS FCT030 REMOTE VERSION TERMINAL HOUSE 1/2 NPT PEDESTAL 626.46
A5E03907414848ACCESSORY SITRANS FC430 BAG OF GLANDS BLACK PLASTIC (METRIC) 196.10
A5E03907424848ACCESSORY SITRANS FC430 BAG OF GLANDS EX E/I PLASTIC (METRIC) 218.36
A5E03907429848ACCESSORY SITRANS FC430 BAG OF GLANDS STST (METRIC) 2087.14
A5E03907430848ACCESSORY SITRANS FC430 BAG OF GLANDS NIPLATEDBRASS (METRIC) 906.30
A5E03907435848ACCESSORY SITRANS FC430 BAG OF GLANDS BLACK PLASTIC (NPT) 191.86
A5E03907451848ACCESSORY SITRANS FC430 BAG OF GLANDS EX E/I GREY PLASTIC (NPT) 201.40
A5E03907473848ACCESSORY SITRANS FC430 BAG OF GLANDS NIPLATEDBRASS (NPT) 1015.48
A5E03914805848CABLE 5 M, (M12) GREY 371.00
A5E03914833848CABLE 5 M, (TERM.) GREY 198.22
A5E03914849848CABLE 10 M, (TERM.) GREY 288.32
A5E03914850848CABLE 10 M, (M12) GREY 451.56
A5E03914853848CABLE 25 M, (M12) GREY 683.70
A5E03914854848CABLE 25 M, (TERM.) GREY 519.40
A5E03914856848CABLE 50 M, (TERM.) GREY 912.66
A5E03914859848CABLE 50 M, (M12) GREY 1076.96
A5E03914861848CABLE 75 M, (M12) GREY 1469.16
A5E03914864848CABLE 75 M, (TERM.) GREY 1305.92
A5E03914873848CABLE 150 M, (TERM.) GREY 2469.80
A5E03914874848CABLE 150 M, (M12) GREY 2630.92
A5E03914929848CABLE 5 M, (M12) BLUE (EX) 480.18
A5E03914945848CABLE 5 M, (TERM.) BLUE (EX) 298.92
A5E03914962848CABLE 10 M, (M12) BLUE (EX) 560.74
A5E03914973848CABLE 10 M, (TERM.) BLUE (EX) 379.48
A5E03914984848CABLE 25 M, (TERM.) BLUE (EX) 628.58
A5E03914995848CABLE 25 M, (M12) BLUE (EX) 807.72
A5E03915004848CABLE 50 M, (M12) BLUE (EX) 1223.24
A5E03915015848CABLE 50 M, (TERM.) BLUE (EX) 1063.18
A5E03915057848CABLE 75 M, (TERM.) BLUE (EX) 1478.70
A5E03915074848CABLE 75 M, (M12) BLUE (EX) 1674.80
A5E03915088848CABLE 150 M, (M12) BLUE (EX) 2949.98
A5E03915100848CABLE 150 M, (TERM.) BLUE (EX) 2729.50
A5E03915258848SPAREPART SITRANS FCT030 SENSORFLASH 1 GB MICRO SD CARD 152.64
A5E03939114848SPAREPART SITRANS FCT030 I/O CASSETTE QUOTE FNN OPTION FROM PRODUCT CODE 977.32
