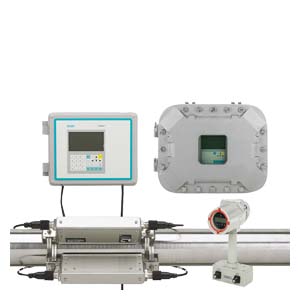

SITRANS FUG1010 (Газ) Не изменяющий основного режима работы ультразвуковой расходомер SITRANS FUG1010 с подключением clamp-on идеален для приложений с природным и технологическим газом, включая контрольные измерения, выделение ресурсов, производство, хранение и приложения на газовых электростанциях.
SITRANS FUG1010 выпускаются в одно-, двух- и, опционально, четырехлучевой конфигурациях, и у вас есть выбор из корпусов IP65 (NEMA 4X) или взрывонепроницаемых IP65 (NEMA 7) и IP66 (NEMA 7).
Особенности
| | Заказные данные |
SITRANS FUG1010 (Газ) - Простота установки; нет необходимости резать трубу или останавливать поток
- Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
- Нет изнашивающихся или загрязняющихся подвижных частей, в отличие от турбинных измерителей и измерителей на основе перепада давления
- Исключает перепад давления и потери энергии, имеющиеся при диафрагменных изменениях
- Широкий динамический диапазон
- Выбор из одно-, двух- или, опционально, четырехлучевой версий.
- Однолучевая версия снижает начальные затраты
- Многолучевые версии обеспечивают более высокую точность, особенно при ограниченных прямых участках или плохом профиле потока
- В конфигурации с динамическим режимом отражения,измеритель менее чувствителен к поперечному потоку и завихрениям
- Технология Wide-Beam обеспечивает улучшенную точность в широком диапазоне скорости потока и рабочих условий
- Трек Zeromatic автоматически устанавливает ноль без остановки потока, и снижает дрейф нуля даже при небольших значениях расхода
- Устойчив к большинству условий влажного газа
- Невосприимчив к шумам большинства редукционных клапанов
- Опциональный прочный корпус преобразователя из нержавеющей стали обеспечивает возможность постоянной установки, или установки непосредственно в грунт
- Простое в использовании диагностическое ПО “DataView”
Область применения
| | Заказные данные |
SITRANS FUG1010 (Газ) SITRANS FUG1010 идеален для большинства промышленных приложений с природным или технологическим газом, включая:
- Контрольные измерения
- Выделение ресурсов
- Поверка наблюдения расхода
- Анализ потерянных и неучтенных ресурсов
- Производство
- Хранение
Дизайн
| | Заказные данные |
SITRANS FUG1010 (Газ) FUG1010 выпускается в трех корпусах:
- Корпус IP65 (NEMA 4X)
- Однолучевой
- Двухлучевой
- Четырехлучевой (опция)
- Компактный взрывонепроницаемый корпус IP65 (NEMA 7)
- Однолучевой
- Двухлучевой
- Взрывонепроницаемый корпус для настенного монтажа IP66 (NEMA 7)
- Однолучевой
- Двухлучевой
- Четырехлучевой (опция)
Функции
| | Заказные данные |
SITRANS FUG1010 (Газ) - Дисплейные вычислители расхода IP65 (NEMA 4X) и IP66 (NEMA 7) имеют встроенные клавиатуры с 33 кнопками ибольшие (128 x 240 пикселей) графические дисплеи, видимые с расстояния до 12 м
- Компактный дисплейный вычислитель расхода IP65 (NEMA 7) имеет 2 x 16 буквенно-цифровой ЖК-дисплей
- Выходы тока, напряжения, частоты и RS232 (подробности см. в разделе с характеристиками)
- Аналоговые входы для давления и температуры
- Трек Zeromatic Path автоматически устанавливает ноль
- Работа с двунаправленным потоком
- Регистратор данных с памятью 1 МБайт с хранением места и данных регистратора
- Языковые опции: английский, испанский, немецкий, итальянский и французский
- Для вычисления стандартного объема имеется внутренняя таблица AGA-8 для фиксированных составов газа
- Полная диагностика приложения и работы, для обеспечения калибровочной и эксплуатационной целостности
- Совместимость снизу вверх и соответствие с ожидаемой методикой измерений скорости звука AGA-10
Технические данные
| | Заказные данные |
SITRANS FUG1010 (Газ) | SITRANS FUG1010 | |
|---|---|
| Вход |
|
| Диапазон потока | ± 30 м/с, двунаправленный |
| Чувствительность | 0.0003 м/с, не зависит от расхода |
| Минимальное давление | 7 … 10 бар, типично (зависит от приложения и состава газа; пластиковые трубы обеспечивают работу при атмосферном давлении) |
| Размер трубы | 25 мм…1.52 м (для других размеров - обратитесь на завод) |
| Аналоговые входы | Ток: 4x 4 …20 мА, программируемых (для корпуса IP65 (NEMA 7) 2x 4 …20 мА, программируемых) |
| Выход |
|
| Выходы |
|
| Опциональные выходы |
|
| Ввод/вывод состояния/сигнализации |
|
| Погрешность |
|
| Типичная погрешность | 1% …2% от текущих показаний объема (более высокая точность зависит от условий трубы и профиля потока) |
| Повторяемость | 0.05%…0.1%, от текущих показаний объема, для скоростей1.5…30 м/с (зависит от условий трубы) |
| Дрейф нуля | 0.0003 м/с, при активном ZeroMatic Path |
| Часота обновления данных | 5 Гц (опционально 80 Гц) |
| Номинальные рабочие условия |
|
| Степень защиты |
|
| IP65 (NEMA 4X) |
| IP65 (NEMA 7) |
| IP66 (NEMA 7) |
| Температура газа | -40 …+60 °C (для более высоких температур - обратитесь на завод) |
| Окружающая температура | -18 … +60 °C (0 … 140 °F) |
| Конструкция |
|
| Размеры | См. SITRANS F US Clamp-on „Системная информация и руководство по выбору“ |
| Вес | См. чертежи |
| Питание |
|
|
|
|
|
| Индикация и управление |
|
| Память регистратора данных | 1 МБайт, программируется на 17 функций данных |
| Дисплей |
|
| 128 x 240 пиксельный ЖК-дисплей с подсветкой фона |
| 2 x 16 буквенно-цифровой ЖК- дисплей |
| Клавиатура |
|
| 33 кнопки с тактильной обратной связью |
| 5 магнитных переключателей на датчиках Холла |
| Языковые опции | Английский, испанский, немецкий, итальянский, французский |
| Сертификаты и допуски |
|
| Нормирование для дисплейного вычислителя расхода IP65 (NEMA 4X) | |
| FM и CSA | I.S. Class 1, 2, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| ATEX |
|
| CCOE | EEx (ia) |
| CEPEL |
|
| ГОСТ |
|
| Нормирование для компактного взрывонепроницаемого корпуса IP65 (NEMA 7) | |
| FM и CSA | Ex Class 1, Div 1D-I Class 2, Div 1I.S. Class 1, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| ATEX |
|
| CCOE | EEx d |
| CEPEL |
|
| Нормирование для взрывонепроницаемого корпуса для настенного монтажа IP66 (NEMA 7) | |
| FM и CSA | Ex Class 1, Div 1D-I Class 2, Div 1I.S. Class 1, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| ATEX |
|
| CEPEL |
|
Таблицы выбора преобразователя
| Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10 | |||||
|---|---|---|---|---|---|
| Преобразователь | Заказной код | Стенка трубы (мм) | Стенка трубы (дюймы) | ||
| Код размера | мин. | макс. | мин. | макс. | |
| B1H | K | 2.0 | 3.0 | 0.08 | 0.12 |
| B2H | L | 3.0 | 4.1 | 0.12 | 0.16 |
| B3H | T | 2.7 | 3.3 | 0.106 | 0.128 |
| C1H | M | 4.1 | 5.8 | 0.16 | 0.23 |
| C2H | N | 5.8 | 8.1 | 0.23 | 0.32 |
| D1H | P | 8.1 | 11.2 | 0.32 | 0.44 |
| D2H | Q | 11.2 | 15.7 | 0.44 | 0.62 |
| D3H | U | 7.4 | 9.0 | 0.293 | 0.354 |
| D4H | R | 15.7 | 31.8 | 0.62 | 1.25 |
Таблица выбора кабеля преобразователя
| Коды кабеля преобразователя по длинам и типам | ||||
|---|---|---|---|---|
| Длина кабеля, м | Стандартный(оболочка из ПВХ)-40…+80 °C | Погружаемый(оболочка изполиэтилена)-40…+80 °C | Заполненный(тефлоноваяоболочка)-40…+200 °C | Бронированный-40…+80 °C |
| Заказной код | ||||
| 6 (20) | K01 | K11 | K21 | K31 |
| 15 (50) | K02 | K12 | K22 | K32 |
| 30 (100) | K03 | K13 | K23 | K33 |
| 46 (150) | K04 | K14 | K24 | K34 |
| 61 (200) | K05 | K15 | K25 | K35 |
| 91 (300) | K06 | K16 | K26 | K36 |
Таблица выбора кабеля термосопротивления
| Коды кабеля термосопротивления по длинам и типам | ||
|---|---|---|
| Длина кабеля, м | Стандартный (завернутв тефлон)-40 ... +200 °C | Погружаемый(пресованная оболочка)-40 ... +200 °C |
| Заказной код | ||
| 6 (20) | R01 | R11 |
| 15 (50) | R02 | R12 |
| 30 (100) | R03 | R13 |
| 46 (150) | R04 | R14 |
| 61 (200) | R05 | R15 |
| 91 (300) | R06 | R16 |
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ME3610-.....-.... | 838 | Накладной у.з. газовый расходомер SITRANS FUG1010 , IP65 (NEMA 4X) | 7275.84 |
| 7ME3611-.....-.... | 838 | Накладной у.з. газовый расходомер SITRANS FUG1010 , IP65 (NEMA 7)COMPACT | 8773.62 |
| 7ME3613-.....-.... | 838 | Накладной у.з. газовый расходомер SITRANS FUG1010 , IP66 (NEMA 7) стенового монтажа с дисплеем | 9261.22 |
