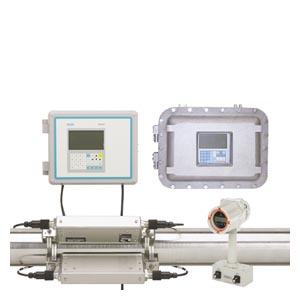

SITRANS FUH1010 (Нефть) Не изменяющий основного режима работы ультразвуковой расходомер SITRANS FUH1010 с подключением clamp-on идеалендля приложений с сырой нефтью, очищенной нефтью или сжиженным газом.
SITRANS FUH1010 имеет три сферы применения: обнаружение границы раздела, объемные расходомеры и массовые или стандартные объемные расходомеры.
Особенности
| | Заказные данные |
SITRANS FUH1010 (Нефть) Для всех продуктов FUH1010
- Простота установки; нет необходимости резать трубу или останавливать поток
- Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
- Нет изнашивающихся или загрязняющихся подвижных частей
- Отсутствует перепад давления или потери энергии
- Широкий динамический диапазон, 30:1
- Выбор из одно-, двух- или, опционально, трех- или четырехлучевой версий.
- Однолучевая версия снижает начальные затраты
- Двух- или, опционально, трех- или четырехлучевая версии обеспечивают более высокую точность, особенно при ограниченных прямых участках или плохом профиле потока
- Технология Wide-Beam
- Помогает обеспечить улучшенную точность в широком диапазоне условий жидкости и значений расхода
- Подходит для трубопроводов, передающих несколько жидких продуктов
- Трек Zeromatic автоматически корректирует дрейф ноля без остановки потока
Детекторы раздела сред / Плотномеры (“детектор раздела сред”)
- Выдает плотность жидкости и API, и служит прямой заменой интрузивных плотномеров
- Исключительная повторяемость сохраняется независимо от изменений температуры, давления или вязкости
- Не требуют прямых участков трубы
Объемные расходомеры с компенсацией вязкости (“прецизионный объем”)
- Умеренная стоимость
- Поддерживается точное измерения с помощью автоматической компенсации „числа Рейнольдса“ при изменениях температуры и вязкости
Стандартные объемные (результирующие) массовые расходомеры (“стандартные объемные / массовые”)
- Исключительная повторяемость сохраняется независимо от изменений температуры, плотности или вязкости
- Обеспечивается интерфейс дозирования и диагностика качества продукта
- Предоставляются выходы плотности и API
- Обеспечивается обнаружение скребка
Область применения
| | Заказные данные |
SITRANS FUH1010 (Нефть) Детекторы раздела сред / плотномеры
- Точная идентификация границы раздела в трубопроводах с несколькими жидкостями
- Быстрая и точная индикация скребка
- Идентификация продукта
- Индикация плотности
Объемные расходомеры с компенсацией вязкости
- Приложения с несколькими жидкостями, имеющими широкий диапазон вязкости
- Автоматическая компенсация объема брутто по причине изменения вязкости
Стандартные объемные (результирующие) массовые расходомеры
- Измерение стандартного (результирующего) объемного расхода
- Подходят для использования в сисетмах обнаружения утечек
- Измерение выходного массового расхода
- Обнаружение границы раздела сред
- Обнаружение скребка
- Химическая и нефтехимическая обработка
Дизайн
| | Заказные данные |
SITRANS FUH1010 (Нефть) FUH1010 выпускается в трех корпусах:
- Корпус IP65 (NEMA 4X)
- Однолучевой
- Двухлучевой
- Четырехлучевой (опция)
- Компактный взрывонепроницаемый корпус IP65 (NEMA 7)
- Однолучевой
- Двухлучевой (опция)
- Взрыво- и водонепроницаемый корпус для настенного монтажа IP66 (NEMA 7)
- Однолучевой
- Двухлучевой
- Четырехлучевой (опция)
Функции
| | Заказные данные |
SITRANS FUH1010 (Нефть) - Дисплейные вычислители расхода IP65 (NEMA 4X) и IP66 (NEMA 7) имеют встроенные клавиатуры с 33 кнопками и большие (128 x 240 пикселей) графические дисплеи, видимые с расстояния до 12 м
- Компактный дисплейный вычислитель расхода IP65 (NEMA 7) имеет 2 x 16 буквенно-цифровой ЖК-дисплей
- Выходы тока, напряжения, сигнализация состояния, частоты и RS232 (подробности см. в разделе с характеристиками)
- Аналоговые входы (подробности см. в разделе с характеристиками)
- Трек Zeromatic Path автоматически устанавливает ноль
- Работа с двунаправленным потоком
- Регистратор данных с памятью 1 МБайт с хранением места и данных регистратора
- Языковые опции: английский, испанский, немецкий, итальянский и французский
Технические данные
| | Заказные данные |
SITRANS FUH1010 (Нефть) | SITRANS FUH1010 | |
|---|---|
| Характеристики детекторов раздела сред | |
| Погрешность |
|
| Погрешность | ± 0.05 от API No. |
| Повторяемость | ± 0.01 от API No. |
| Характеристики объемных и массовых расходомеров | |
| Вход |
|
| Диапазон потока | ± 24 м/с, двунаправленный |
| Чувствительность к потоку | 0.0003 м/с, не зависит от расхода |
| Погрешность |
|
| Калибруемая погрешность | ± 0.15%… 0.3% от расхода, зависит от версии |
| Повторяемость дозирования | ± 0.05% от расхода, максимум |
| Характеристики для всех продуктов FUH1010 | |
| Вход |
|
| Размер трубы | 6.4 мм ... 9.14 м |
| Аналоговые входы |
|
| Выход |
|
| Выход |
|
| Опциональные выходы |
|
| Ввод-вывод состояния/сигнализации |
1) Входы переключения сумматора не предоставляются для детектора раздела сред |
| Погрешность |
|
| Дрейф нуля | 0.0003 м/с, при активном ZeroMaticPath (не предоставляется для детектора раздела сред) |
| Частота обновления данных | 5 Гц (выход 80 Гц для расхода имеется как спец. заказ) |
| Номинальные рабочие условия |
|
| Степень защиты |
|
| IP65 (NEMA 4X) |
| IP65 (NEMA 7) |
| IP66 (NEMA 7) |
| Температура жидкости |
|
| -40 ... +120 °C (-40 ... +250 °F) |
| -40 ... +230 °C (-40 ... +450 °F) |
| Окружающая температура | -18 ... +60 °C (0 ... 140 °F) |
| Конструкция |
|
| Размеры | См. SITRANS F US Clamp-on„Системная информация и руководство по выбору“ |
| Вес | См. чертежи |
| Питание |
|
|
|
|
|
| Индикация и управление |
|
| Память регистратора данных | 1 МБайт |
| Дисплей |
|
| 128 x 240 пиксельный ЖК-дисплей с подсветкой фона |
| 2 x 16 буквенно-цифровой ЖК - дисплей |
| Клавиатура |
|
| 33 кнопки с тактильной обратной связью |
| 5 магнитных переключателей на датчиках Холла |
| Языковые опции | Английский, испанский, немецкий, итальянский, французский |
| Сертификаты и допуски |
|
| Нормирование для дисплейного вычислителя расхода IP65 (NEMA 4X) | |
| FM и CSA | I.S. Class 1, 2, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| ATEX |
(Для использования с расходомером только в безопасной зонеy) |
| CCOE | EEx (ia) |
| CEPEL |
|
| Нормирование по ГОСТ | Расходомер: [Exia] IIC Преобразователи: 0 Ex ia IIC T5 |
| Нормирование для компактного взрывонепроницаемого корпуса IP65 (NEMA 7) | |
| FM и CSA | Ex Class 1, Div 1D-I Class 2, Div 1I.S. Class 1, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| ATEX |
|
| CCOE | EEx d |
| CEPEL |
|
| Нормирование для взрывонепроницаемого корпуса для настенного монтажа IP66 (NEMA 7) | |
| FM и CSA | Ex Class 1, Div 1D-I Class 2, Div 1I.S. Class 1, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| ATEX |
|
| CEPEL |
|
Таблицы выбора преобразователя
| Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10 | |||||
|---|---|---|---|---|---|
| Преобразователь | Заказной код | Стенка трубы (мм) | Стенка трубы (дюймы) | ||
| Код размера | мин. | макс. | мин. | макс. | |
| A1H | G | 0.64 | 1.02 | 0.025 | 0.04 |
| A2H | H | 1.02 | 1.52 | 0.04 | 0.06 |
| A3H | J | 1.52 | 2.03 | 0.06 | 0.08 |
| B1H | K | 2.03 | 3.05 | 0.08 | 0.12 |
| B2H | L | 3.05 | 4.06 | 0.12 | 0.16 |
| C1H | M | 4.06 | 5.84 | 0.16 | 0.23 |
| C2H | N | 5.84 | 8.13 | 0.23 | 0.32 |
| D1H | P | 8.13 | 11.18 | 0.32 | 0.44 |
| D2H | Q | 11.18 | 15.75 | 0.44 | 0.62 |
| D4H | R | 15.75 | 31.75 | 0.62 | 1.25 |
| B3H | T | 2.7 | 3.3 | 0.106 | 0.128 |
| D3H | U | 7.4 | 9.0 | 0.293 | 0.354 |
Таблица выбора кабеля преобразователя
| Коды кабеля преобразователя по длинам и типам | ||||
|---|---|---|---|---|
| Длина кабеля, м | Стандартный(оболочка изПВХ)-40…+80 °C | Погружаемый(оболочка изполиэтилена)-40…+80 °C | Заполненный(тефлоноваяоболочка)-40…+200 °C | Брониро-ванный-40…+80 °C |
| Заказной код | ||||
| 6 (20) | K01 | K11 | K21 | K31 |
| 15 (50) | K02 | K12 | K22 | K32 |
| 30 (100) | K03 | K13 | K23 | K33 |
| 46 (150) | K04 | K14 | K24 | K34 |
| 61 (200) | K05 | K15 | K25 | K35 |
| 91 (300) | K06 | K16 | K26 | K36 |
Таблица выбора кабеля термосопротивления
| Коды кабеля термосопротивления по длинам и типам | ||
|---|---|---|
| Длина кабеля, м | Стандартный (завернутв тефлон)-40 ... +200 °C | Погружаемый(пресованная оболочка)-40 ... +200 °C |
| Заказной код | ||
| 6 (20) | R01 | R11 |
| 15 (50) | R02 | R12 |
| 30 (100) | R03 | R13 |
| 46 (150) | R04 | R14 |
| 61 (200) | R05 | R15 |
| 91 (300) | R06 | R16 |
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ME3600-.....-.... | 838 | Накладной у.з. расходомер для углеводородов SITRANS FUH1010 , IP65 (NEMA 4X) | 6045.18 |
| 7ME3601-.....-.... | 838 | Накладной у.з. расходомер для углеводородов SITRANS FUH1010 , IP65 (NEMA 7) COMPACT | 6293.22 |
| 7ME3603-.....-.... | 838 | Накладной у.з. расходомер для углеводородов SITRANS FUH1010 , IP65 (NEMA 7) стеновой монтаж с окошком | 8030.56 |
