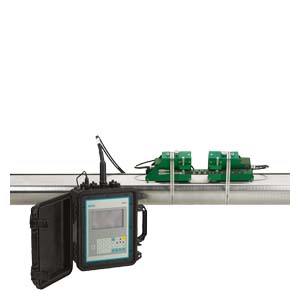

SITRANS FUP1010 (Портативный) Не меняющие основного режима работы ультразвуковые дисплейные расходомеры SITRANS FUP1010 с подключениемclamp-on предоставляют максимальную гибкость плюс работу от батареи для переносного использования в поле. Он может работать по любому из принципов - времени перехода WideBeam или режиме отражения (доплеровском), что делает его пригодным практически для любой жидкости, даже с высоким содержанием газов или взвесей твердых веществ
SITRANS FUP1010 выпускается в одноканальной и двухканальной/двухтрековой конфигурациях. У вас есть выбор из корпусов: водонепроницаемого корпуса IP67 или IP40 (NEMA 1).
Особенности
| | Заказные данные |
SITRANS FUP1010 (Портативный) - Питание от батареи упрощает полевое использование; измерительный прибор легко транспортируется от однойустановки к другой – сокращая время осмотров, мониторинга и временных установок
- Устойчивая к атмосферным воздействиям модель может использоваться снаружи и может быть оставлена на месте измерения без риска повреждения в случае дождя
- Прочный пластиковый кейс устойчивой к атмосферным условиям модели позволяет ей выдерживать грубое обращение, которое повредило бы большинство других измерительных приборов
- Гибкость; нет необходимости заменять измерительный прибор при изменении рабочих условий
- Простота установки; нет необходимости резать трубу или останавливать поток
- Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
- Нет изнашивающихся или загрязняющихся подвижных частей
- Отсутствует перепад давления или потери энергии
- Широкий динамический диапазон
- Выбор из одно-, двух- или многоканальной версии минимизирует суммарную стоимость
- Трек Zeromatic автоматически устанавливает ноль без остановки потока, и снижает дрейф нуля даже при небольших значениях расхода
- Обратите внимание, что дисплейные вычислители расхода FUP1010 не выпускаются в версиях с допусками для опасных зон
Область применения
| | Заказные данные |
SITRANS FUP1010 (Портативный) FUP1010 пригоден для широкого спектра приложений с жидкостями, включая следующие:
- Водоснабжение
- Сырая вода
- Питьевая вод
- Шламы
- Химикаты
- Сточные воды
- Неочищенные сточные воды
- Промышленные отходы
- Шламы
- Смесь активного ила и сточной воды
- Химикаты
- Нагревание, вентиляция и кондиционирование воздуха
- Охладители
- Конденсаторы
- Системы горячей и холодной воды
- Скорость и суммарный теплообмен
- Энергетика
- Ядерная
- С использованием ископаемых
- Гидроэнергетика
- Обрабатывающая промышленность
- Управление процессом
- Дозирование
- Индикация расхода
- Объемные и массовые измерения
Дизайн
| | Заказные данные |
SITRANS FUP1010 (Портативный) FUP1010 выпускается в двух конфигурациях:
- Корпус IP40 (NEMA 12)
- Одноканальный
- Двухканальный / двухтрековый
- Устойчивый к атмосферным воздействиям/ударопрочныйкорпус IP67/63 (NEMA 6/3R)
- Одноканальный
- Двухканальный / двухтрековый
Функции
| | Заказные данные |
SITRANS FUP1010 (Портативный) - Встроенная клавиатура с 33 кнопками и большой (128 x 240 пикселей) графический дисплей, видимый с расстояния до 12 м
- Выходы тока, напряжения, сигнализация состояния, частоты и RS232 (подробности см. в разделе с характеристиками)
- Опциональные входы тока, напряжения и температуры (подробности см. в разделе с характеристиками)
- Трек Zeromatic автоматически устанавливает ноль
- Работа с двунаправленным потоком
- Регистратор данных с памятью 1 МБайт с хранением места и данных регистратора
- Языковые опции: английский, испанский, немецкий, итальянский и французский
- Опционально - устройство для замера толщины стенки
Технические данные
| | Заказные данные |
SITRANS FUP1010 (Портативный)
| SITRANS FUP1010 | |
|---|---|
| Вход |
|
| Диапазон потока | ± 12 м/с, двунаправленный |
| Размер трубы | 6.4 мм ... 9.14 м |
| Опциональные входы,Один канал |
|
| Выход |
|
| Выходы,Один канал |
|
| Погрешность |
|
| Погрешность | ± 0.5% ... 2.0% от расхода,для скоростей более 0.3 м/с± 0.0015 ... 0.006 м/с,для скоростей менее 0.3 м/с |
| Повторяемость дозирования | ± 0.15% от расхода,для скоростей более 0.3 м/с± 0.0005 м/с,для скоростей менее 0.3 м/с |
| Номинальные рабочие условия |
|
| Степень защиты |
|
| IP40 (NEMA 12) |
| IP67/63 (NEMA 6/3R) |
| Температура жидкости |
|
| -40 … +120 °C (-40 … +250 °F) |
| -40 … +230 °C (-40 … +450 °F) |
| Окружающая температура | -18 … +60 °C (0 … +140 °F) |
| Конструкция |
|
| Размеры | См. SITRANS F US Clamp-on„Системная информация и руководство по выбору“ |
| Вес | См. чертежи |
| Питание |
|
| Питание | Внутренняя батарея NiCd |
| Работа от батареи | 4 часа |
| Индикация и управление |
|
| Память регистратора данных | 1 МБайт |
| Память хранения места | минимум 50 мест |
| Дисплей | 128 x 240 пиксел, ЖК-дисплей с подсветкой фона |
| Клавиатура | 33 кнопки с тактильной обратной связью |
| Языковые опции | Английский, испанский, немецкий, итальянский, французский |
| Сертификаты и допуски |
|
| Данные по безопасности | ULULcCE:
|
Таблицы выбора преобразователя
| Универсальные преобразователи для любого материала трубы | |||||
|---|---|---|---|---|---|
| Код размера | Заказной код | Диапазон внешн. диаметров (мм) | Диапазон внешн. диаметров (дюймы) | ||
| мин. | макс. | мин. | макс. | ||
| A2 | B | 12.7 | 50.8 | 0.5 | 2 |
| B3 | C | 19 | 127 | 0.75 | 5 |
| C3 | D | 51 | 305 | 2 | 12 |
| D3 | E | 203 | 610 | 8 | 24 |
| E2 | F | 254 | 6096 | 10 | 240 |
| Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10 | |||||
|---|---|---|---|---|---|
| Преобразователь | Заказной код | Стенка трубы (мм) | Стенка трубы (дюймы) | ||
| Код размера | мин. | макс. | мин. | макс. | |
| A1H | G | 0.64 | 1.02 | 0.025 | 0.04 |
| A2H | H | 1.02 | 1.52 | 0.04 | 0.06 |
| A3H | J | 1.52 | 2.03 | 0.06 | 0.08 |
| B1H | K | 2.03 | 3.05 | 0.08 | 0.12 |
| B2H | L | 3.05 | 4.06 | 0.12 | 0.16 |
| C1H | M | 4.06 | 5.84 | 0.16 | 0.23 |
| C2H | N | 5.84 | 8.13 | 0.23 | 0.32 |
| D1H | P | 8.13 | 11.18 | 0.32 | 0.44 |
| D2H | Q | 11.18 | 15.75 | 0.44 | 0.62 |
| D4H | R | 15.75 | 31.75 | 0.62 | 1.25 |
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ME3510-.....-.... | 838 | Накладной ультразвуковой расходомер SITRANS FUP IP67 (NEMA 6), в корпусе защищенном от погоды с батарейным питанием | 4087.36 |
