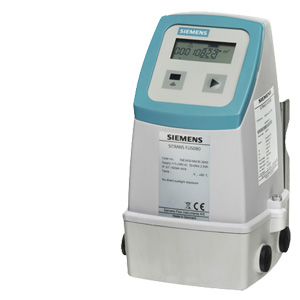

SITRANS FUS080 преобразователь сигнала Преобразователь SITRANS FUS080 со стеновым монтажом
SITRANS FUS080 является преобразователем разработанным для ультразвуковых расходомеров серий SONOKIT, FUS380 и FUE380 диаметрами до DN 1200.
Преобразователь SITRANS FUS080 поставляется как с батарейным так и с основным питанием. Преобразователь SITRANS FUS080 разработан для водных применений.
Особенности
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала - Батарейное питание до 6-и лет
- 115/230 V основное питание с дополнительным батарейным питанием
- Высокая частота работы 20 Hz/0.5 Hz (230 V AC/Battery)
- Дисплей с одной кнопкой
- IrDA оптический интерфейс для коммуникаций
- 2-х трековое исполнение для оптимального измерения
- Компактное и разнесенное исполнение
- Измерение жидкостей любой проводимости, и загрязненности
- Нет потерь давления
- Долговременная стабильность
- 2 гальванически развязанных цифровых выхода
- Двунаправленный поток, с 2-мя ссуматорами и выходами
- Динамический диапазон Qmin:Qmax up to 1:400
- MODBUS RTU/RS 232, RS 485 коммуникационные модули
Область применения
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала Основными применениями расходомеров с преобразователями SITRANS FUS080 является измерение воды в теплопунктах, станциях распределения, станциях отопления, станциях охлаждения и других применений связанных с водой.
Дизайн
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала Преобразователь SITRANS FUS080 имеет исполнение из усиленного стекловолокном полиамида и ориентирован на компактное или разнесенное исполнение до 30 м.
Преобразователь имеет исполнение IP67/NEMA 4X/6 и работает с расходомерами следующих серий:
- SONOKIT (1 или 2-канала)
- FUS380 (2-канал)
- FUE380 (2-канал)
Преобразователь FUS080 всегда заказывается только в составе расходомера.
Преобразователь может быть заказан отдельно предварительно перепрограммированный
Интеграция
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала Цифровой выход расходомера используется для ввода данных на тепловычислители или на цифровые системы удаленного контроля.
Преобразователь SITRANS FUS380 имеет 2 цифровых выхода и опциональный коммуникационный модуль MODBUS RTU.
Установки преобразователя, такие как расход и импульсный выход программируются при заказе .
Если расходомер является составной частью системы измерения энергии не требуется дополнительных допусков кроме локальных норм.
Технические данные
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала | Вход |
|
| Измерение | Время пролетный метод измерения с помощью первичных сенсоров DN 50 ... 1200 2-х трековых сенсоров (как опция для SONOKIT 1-о трековый) |
| Номинальная частота |
|
| Батарейное питание | 0.5 Гц |
| До 20 Гц |
| 0.5 Гц (при скачках основного питания) |
| Диапазон расхода | 0.02 ... 9 м/с, двунаправленное измерение расхода |
| Выход | 2 импульсных или статус (A и B), гальванически развязанные MOS реле, макс. ±35 В AC/DC, макс. 50 мA |
| Max. частота импульса | 100 Гц при Qмакс |
| Ширина и длина импульса | Выбирается при заказе |
| Выход A | Импульса: прямой поток, обратный поток, прямой общий, обратный общий (предустановленный: прямой) |
| Выход B | Импульс: прямой поток, обратный поток, прямой общий, обратный общий (предустановленный: прямой) или аварийная индикация или вызов (предустановленный: аварийный) |
| Pulse value A and B | 0.1 l/p, 0.25 l/p, 0.5 l/p, 1 l/p, 2.5 l/p, 10 l/p, 25 l/p, 50 l/p, 100 l/p, 250 l/p, 500 l/p, 1 m3/p, 2.5 m3/p, 5 m3/p, 10 m3/p, 25 m3/p, 50 m3/p, 100 m3/p, 250 m3/p, 500 m3/p, 1 000 m3/p |
| Длина импульса (в зависимости от Q max по выбору DN) | 5, 10, 20, 50, 100, 200, 500 мс |
| Индикация предупреждений | Канал 1 (F1), Канал 2 (F2) , Ошибки (F3, F4), питание или низкий заряд батареи (F5), Q max превышение (F6), импульс превышение (F7, F8), предупреждение встроенного регистратора (F9) |
| Номинальные рабочие условия |
|
| Рабочие условия |
|
| Рабочие температуры |
|
| -5 ... +60 °C |
| -40 ... +85 °C (включая батарею) |
| Исполнение | IP67/NEMA 4X/6 по EN 60529 и DIN 40050 |
| Электромагнитная совместимость |
|
| По EN 61000-6-4 |
| По EN 61000-6-2 |
| Допуски E2 и M1 |
| Механические вибрации | 2 г, 1 ... 800 Гц синусоидально по всем направлениям согласно IEC 68-2-6 |
| Вес передатчика | Примерно 1.5 кг |
| Дизайн |
|
| Материал исполнения | Укрепленный стекловолокном полиамид, светло серый цвет |
| Стеновой монтаж | IP67/NEMA 4X/6 клеммная коробкадля стенового монтажа преобразователя, укрепленный стекловолокном , стальной кронштейн, 2-а кабельных ввода M20 или Pg 13.5 для питания и выходов и 2 x M20 или Pg 13.5 для сенсоров в комплекте. |
| Кабель сенсора | Коаксиальный кабель для разнесенного монтажа до 30м, сопротивление 75 Ω , комплекты заделки кабелей в комплекте |
| Дисплей и управление |
|
| Дисплей | LCD, 8 значный, дополнительные 2-знака и символы для отображения статусной информации |
| Установки дисплея | Единицы расхода: Предустановлен: м3/ч Единицы объема: Предустановлен: м3 |
| Кнопки | Одна кнопка для доступа в меню |
| Коммуникации (IrDA оптическая головка) | IrDA – оптическая коммуникационная головка с интерфейсом MODBUS RTU для чтения и записи данных и настроек с PC и PDM tool |
| Питание |
|
| Батарея | D-ячейки батареи, 3.6 V LiSOCI (Lithium Thionyl Chloride, 32 Ah), заменяемая, срок службы 8 лет |
| Основное питание | 87 ... 265 В AC (50 ... 60 Гц) или 87 ... 265 В AC (50 ... 60 Гц) with D-cell single battery backup, 2.6 V LiSOCI (Lithium Thionyl Chloride, 12.5 Ah), заменяемая, срок службы 8 лет |
| Дополнительные модули |
|
SONOKIT, FUS380, FUE380
Значение расхода устанавливается при заказе согласно диаметру
Установки преобразователя могут изменяться используя SIMATIC PDM (для серии FUE380 некоторые параметры только читаемые).

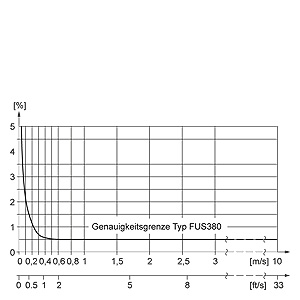

Погрешность измерений:
((При референс условиях) FUS380 и FUS380 , SONOKIT погрешность варьируется)
- Импульсный выход
- ≤ ±0.5 % от измеренного значения 0.5 ... 10 м/с или
- ≤ ±0.25/V [м/с] % от измеренного значения скоростей < 0.5 м/с
- Повторяемость ≤ 0.25 % от измеренного значения при 0.5 ... 10 м/с
- Референс условия
- Внешняя темпратура: 25 °C ±5 °C (77 °F ±9 F).
- Время прогрева 30 мин.
- Требования к установке: До прибора > 10 x DN и после прибора > 5 DN
Конфигурации выходов SITRANS FUS380

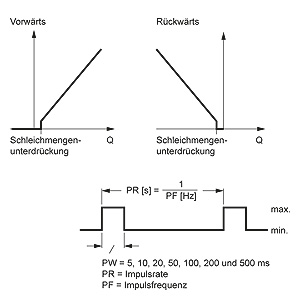

Вес импульса: выходы A/B конфигурируемые как объем импульса, вычисляется по прямому/обратному расходу.
Объем импульса изменяется (через PDM).

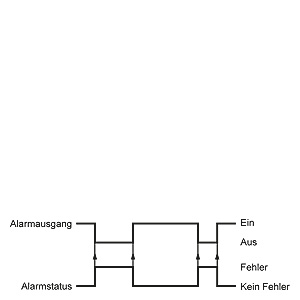

Импульсный выход B может быть использован как аварийный сигнал.

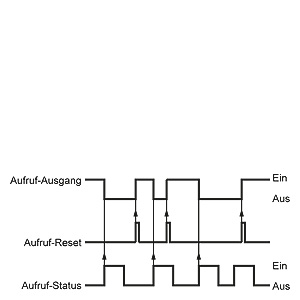

Вызов : выход вызова активен до тех пор пока не будет сброшен с PDM.
Функция вызова активируется при активации сигнализации.

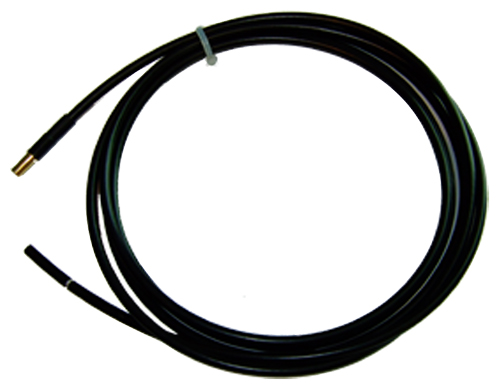

Коаксиальные кабели для SONOKIT серии для FUS080
| Стандартные коаксиальные кабели (75 Ω) | | |
|---|---|---|
| Внешний диаметр | Ø 5.8 mm | |
| Длина | 15, 30 m (49.2, 98.4 ft) между сенсором и преобразователем | |
| Материал (внешняя оплетка) | черный PE | |
| Внешняя температура | -10 ... +70 °C (14 ... 158 °F) |
Сенсор для FUS380 /FUE 380
| Высокотемпературные коаксиальные кабели(75 Ω) | С использованием сециальных кабельных вводов | |
|---|---|---|
| Внешний диаметр | Ø 5.13 mm (first 0.3 m (0.98 ft) часть преобразователя), Ø 5,8 mm (для части в преобразователе– black holt melt junction part between (Ø 16 mm, length 70 mm) | |
| Длина | до 30 m (98.4 ft) между сенсором и преобразователем | |
| Материал(внешняя оплетка) | Коричневый PTFE (0.3 m (9.84 ft) part) и черный PE (для оставшегося кабеля) | |
| Внешняя температура | -200 ... +200 °C (-328 ... +392 °F) (коричневый PTFE в части преобразователей) и-10 ... +70 °C (14 ... 158 °F) (черный PE для оставшейся части преобразователя) |
Дополнительно
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала Accessories and spare parts for Flowmeter FUS080
SITRANS FUS080 Spare parts
Spare part transmitter for FUS380 systems
| Type/description | Order No. | |
|---|---|---|
| FUS080 transmitter 3.6V battery(no battery included, to be ordered separate) as spare part transmitter for FUS380 flowmeter series | Onrequest |
|
| FUS080 transmitter 230V mains as spare part transmitter for FUS380 flowmeter series | Onrequest |
|
| FUS080 transmitter 230V mains with backup-battery as spare part transmitter for FUS380/FUE380/ SONOKIT flowmeter series | Onrequest |
|
| When ordering: Inform on flowmeter ordering no. and flowmeter serial no. (e.g. 7ME3400-xxxxx-xxxx-Z, XX.... and xxxxxxNxxx) | ||
Spare part transmitter for FUE380 approved systems
(only with approval marks, no verification – it can be only done as complete flowmeter, means “sensor together with the transmitter)
| Type/description | Order No. | |
|---|---|---|
| FUS080 transmitter 3.6V battery(no battery included, to be ordered separate) as spare part transmitter for FUE380 flowmeter series | Onrequest |
|
| FUS080 transmitter 230V mains as spare part transmitter for FUE380 flowmeter series | Onrequest |
|
| FUS080 transmitter 230V mains with backup-battery as spare part transmitter for FUE380 flowmeter series | Onrequest |
|
| When ordering: Inform on flowmeter ordering no. and flowmeter serial no. (e.g. 7ME3410-xxxxx-xxxx-Z, XX.... and xxxxxxNxxx | ||
Spare part transmitter for SONOKIT systems
| Type/description | Order No. | |
|---|---|---|
| FUS080 transmitter 3.6V battery(no battery included, to be ordered separate) as spare part transmitter for SONOKIT flowmeters | Onrequest |
|
| FUS080 transmitter 230V mains as spare part transmitter for SONOKIT flowmeters | Onrequest |
|
| FUS080 transmitter 230V mains with backup-battery as spare part transmitter for SONOKIT flowmeters | Onrequest |
|
| When ordering: Inform on flowmeter ordering no. and flowmeter serial no. (e.g. 7ME3220-xxxxx-xxxx-Z, XX.... and xxxxxxNxxx | ||
This device is shipped with a Quick Start guide and the SITRANS F manual CD containing the complete manual library. Printed Operating Instructions are available for purchase via PMD.
Accessories and spare parts for Flowmeter FUS380 and FUE380
| Type/description | Order No. | |
|---|---|---|
| Dual battery pack (6 year lifetime) 33 AhAttention on note 1) | FDK-087H2255 |
|
| Single battery back-up to main supply 13.5 Ah Attention on note 1) | FDK-087L4201 |
|
| Battery cover for transmitter FUS080 | A5E00694468 |
|
| PG 13.5 set (2 pcs.) for main cable/pulse cable | FDK-083G0228 |
|
| PG 13.5 set (2 pcs.) for dual coax cable (6 mm) | A5E00694500 | |
| SITRANS FUS/FUE380 wall mounting kit for remote transmitter mounting, including connection plate (DN 50 ... DN 1200/2” ... 48”) | A5E00694509 |
|
| SITRANS FUS/FUE380 terminal box for compact transmitter mounting, including connection plate, (bronze sensors only, DN 50 ... DN 80/2” ... 3”) | A5E01208138 |
|
| SITRANS FUS/FUE380 terminal box for compact transmitter mounting, including connection plate, (steel sensors only, DN 100 ... DN 1200/4” ... 48”) | A5E00694660 | |
| Brace (holder) for optical IrDA eye | A5E00695277 |
|
| IrDA infrared interface adapter with USB for data acquisition with 1.2 m (3.9 ft) cable | FDK-087L4163 |
|
| RS 232 add-on module, point to point communication interface with MODBUS RTU protocol | FDK-087L4212 |
|
| RS 485 add-on module, multidrop communication interface with MODBUS RTU protocol | FDK-087L4213 | |
| Process Device Manager SIMATIC PDM | ||
| SIMATIC PDM Single Point V6.0 For operation and parameterization of one field device, communication using PROFIBUS DP/PA or HART modem, incl. 1 TAG Cannot be expanded by further functions or TAG option/power-pack 5 languages (German, English, French, Spanish, Italian) executes with Windows 2000 Professional or Windows XP Professional | 6ES7658-3HX06-0YA5 |
|
1) Lithium batteries are subject to special transportation regulations according to United Nations "Regulation of Dangerous Goods, UN 3090 and UN 3091". Special transport documentation is required to observe these regulations. This may influence both transport time and costs.
Downloads for DEVICE description FUE380 http:/support.automation.siemens.com/WW/view/en/17320235
Sensor cables for FUS380/FUE380 flowmeters
| Type/description | Order No. | |
|---|---|---|
| DN 50 to 80 flowmeters |
|
|
| 5 m (16.4 ft) cable set (4 pcs.) for DN 50 ... DN 80 (2“ ... 3“) remote mounting | A5E01208092 |
|
| 10 m (32.8 ft) cable set (4 pcs.) for DN 50 ... DN 80 (2“ ... 3“) remote mounting | A5E01208114 |
|
| 20 m (65.6 ft) cable set (4 pcs.) for DN 50 ... DN 80 (2“ ... 3“) remote mounting | A5E01208117 |
|
| 30 m (98.4 ft) cable set (4 pcs.) for DN 50 ... DN 80 (2“ ... 3“) remote mounting | A5E01208121 |
|
| 1 m (3.28 ft) cable set (4 pcs.) for DN 50 ... DN 80 (2“ ... 3“) for compact version of FUS380/FUE380 | A5E01208126 |
|
| DN 100 to 1200 flowmeters |
|
|
| 5 m (16.4 ft) cable set (4 pcs.) for DN 100 ... DN 1200 (4“ ... 48“) remote mounting | A5E00695476 |
|
| 10 m (32.8 ft) cable set (4 pcs.) for DN 100 ... DN 1200 (4“ ... 48“) remote mounting | A5E00695479 |
|
| 20 m (65.6 ft) cable set (4 pcs.) for DN 100 ... DN 1200 (4“ ... 48“) remote mounting | A5E00695480 |
|
| 30 m (98.4 ft) cable set (4 pcs.) for DN 100 ... DN 1200 (4“ ... 48“) remote mounting | A5E00695483 |
|
| 1 m (3.28 ft) cable set (4 pcs.) for DN 100 ... DN 1200 (4“ ... 48“) for compact version of FUS380/FUE380 | A5E00695486 |
|
Sensor cables for SONOKIT flowmeter
| Type/description | Order No. | |
|---|---|---|
| 15 m (49.2 ft) cable set (4 pcs.) remote mounting with SONOKIT flowmeters | A5E02478541 |
|
| 30 m (65.6 ft) cable set (4 pcs.) remote mounting with SONOKIT flowmeters | A5E02478551 |
|
F) All products on this page subject to export regulations AL: 9I999, ECCN: N.

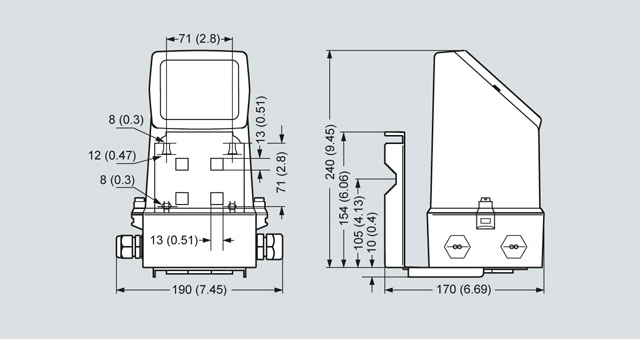

Чертеж
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала Преобразователь IP67/NEMA 4X/6, стенового монтажа

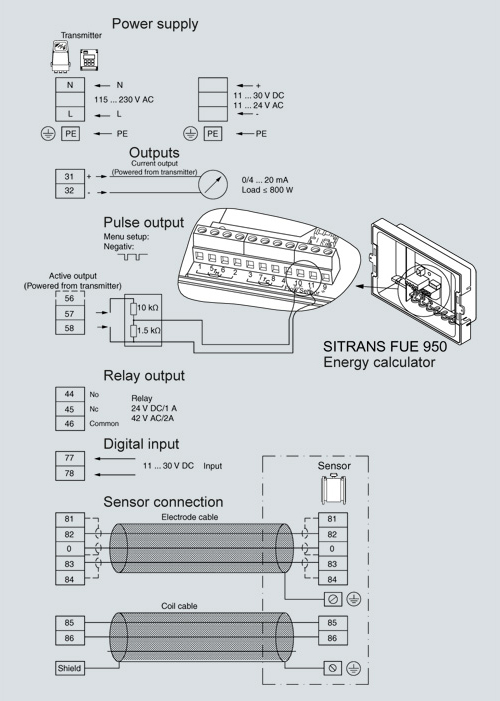

Схема подключения
| | Заказные данные |
SITRANS FUS080 преобразователь сигнала
Схема показывает кабель преобразователя между преобразоватлем сигналов и соответсвующим излучателем и электронные соединения тепловычислителя.
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| A5E00730100 | 835 | SITRANS FUS380 / FUE380 OP INSTR EN | 11.66 |
| A5E00740611 | 835 | SITRANS FUS380 / FUE380 OP INSTR DE | 11.66 |
| A5E00754173 | 835 | SITRANS FUS380 / FUE380 OP INSTR FR | 11.66 |
| A5E00754188 | 835 | SITRANS FUS380 / FUE380 OP INSTR ES | 11.66 |
| A5E02729035 | 834 | FUS080 SPAREPART TRANSMITTER FOR FUS380 SYSTEMS (7ME340). TYPE SITRANS FUS080 IP67 POLYAMIDE, SUPPLY: 3.6V BATTERY. (THE ORIGINAL SYSTEM NUMBER AND SYSTEM SERIAL NUMBER MUST BE SPECIFIED ON ORDER). | 1215.82 |
| A5E02729610 | 834 | FUS080 SPAREPART TRANSMITTER FOR FUS380 SYSTEMS (7ME340). TYPE SITRANS FUS080 IP67 POLYAMIDE, SUPPLY: 115-230V AC, 3.6V BU. (THE ORIGINAL SYSTEM NUMBER AND SYSTEM SERIAL NUMBER MUST BE SPECIFIED ON ORDER). | 1191.44 |
| A5E02734568 | 834 | FUE080 SPAREPART TRANSMITTER FOR FUE380 SYSTEMS WITH CUSTODY TRANSFER APPROVAL (7ME341). TYPE SITRANS FUE080 IP67 POLYAMIDE, SUPPLY: 3.6V BATTERY. (THE ORIGINAL SYSTEM NUMBER AND SYSTEM SERIAL NUMBER MUST BE SPECIFIED ON ORDER. NOTE: A CUSTODY TRANSFER VERIFICATION IS NOT POSSIBLE). | 1215.82 |
| A5E02734585 | 834 | FUE080 SPAREPART TRANSMITTER FOR FUE380 SYSTEMS WITH CUSTODY TRANSFER APPROVAL (7ME341). TYPE SITRANS FUE080 IP67 POLYAMIDE, SUPPLY: 115-230V AC, 3.6V BU. (THE ORIGINAL SYSTEM NUMBER AND SYSTEM SERIAL NUMBER MUST BE SPECIFIED ON ORDER. NOTE: A CUSTODY TRANSFER VERIFICATION IS NOT POSSIBLE). | 1191.44 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| A5E00694500 | 834 | SITRANS F US ACCESSORIES PG 13.5 SET (2 PCS.) FOR DUAL COAXIAL CABLE (6 MM) | 43.46 |
| A5E00694509 | 834 | SITRANS FUS/FUE380 WALL MOUNTING KIT FOR REMOTE TRANSMITTER MOUNTING, INCL. CONNECTION PLATE, (DN50...DN1200 / 2...48). | 521.52 |
| A5E00694660 | 834 | SITRANS FUS/FUE380 TERMINAL BOX FOR COMPACT TRANSMITTER MOUN- TING, INCL. CONNECTION PLATE, (STEEL SENSORS ONLY, DN100...DN1200/4...48). | 521.52 |
| A5E00695277 | 844 | HOLDER FOR IRDA-INTERFACE ADAPTER TO TRANSMITTER SITRANS FUS080. | 101.76 |
| A5E01208138 | 834 | SITRANS FUS380/FUE380 TERMINAL BOX FOR COMPACT TRANSMITTER MOUNTING INCL. CONNECTION PLATE (BRONZE SENSORS ONLY, DN50..80/2..3) | 521.52 |
| FDK:087L4163 | 844 | MAG8000 ACCESSORIES USB IRDA ADAPTER | 126.14 |
| FDK:087L4212 | 844 | SITRANS FM ACCESSORY MAG 8000 RS 232 ADD-ON MODULE POINT TO POINT COMMUNICATION INTERFACE WITH MODBUS RTU PROTOCOL | 304.22 |
| FDK:087L4213 | 844 | SITRANS FM ACCESSORY MAG 8000 RS485 ADD-ON MODULE MULTIDROP COMMUNICATION INTERFACE WITH MODBUS RTU PROTOCOL | 304.22 |
