 | Заказные данные |

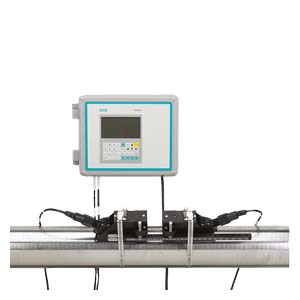

SITRANS FUS1010 (Cтандартный) SITRANS FUS1010 - это наиболее гибкий из существующих на сегодняшний день ультразвуковых расходомеров clamp-on. Он может работать по любому из принципов - времени перехода Wide - Beam или режиме отражения (доплеровском), что делает его пригодным практически для любой жидкости, даже с высоким содержанием газов или взвесей твердых веществ.
SITRANS FUS1010 выпускается в одноканальной, двухканальной/ двухтрековой и, опционально, четырехканальной/четырехтрековой конфигурациях. У вас есть выбор из взрывонепроницаемыхкорпусов: IP65 (NEMA 4X), IP65 (NEMA7) и IP66 (NEMA) 7).
Особенности
| | Заказные данные |
SITRANS FUS1010 (Cтандартный) - Гибкость; нет необходимости заменять измерительный прибор при изменении рабочих условий
- Простота установки; нет необходимости резать трубу или останавливать поток
- Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
- Нет изнашивающихся или загрязняющихся подвижных частей
- Отсутствует перепад давления или потери энергии
- Широкий динамический диапазон
- Выбор из одноканальной или двухканальной/двухтрековой конфигурации, с доплеровской функцией. Опционально - четырехканальная/четырехлучевая версия.
- Опциональные четыре канала позволяют выполнять измерения для четырех независимых труб одновременно, снижая общую стоимость эксплуатации
- Двойной режим обеспечивает работу по принципу времени прохождения и в режиме отражения одновременно для одной и той же трубы
- Двойной трек позволяет устанавливать на одну трубу два комплекта преобразователей и выполнять усреднение для достижения большей точности
- Wide-Beam technology automatically adjusts meter settings to the specific application upon installation for exceptional accuracy and extended applicability range
- Трек Zeromatic автоматически устанавливает ноль без остановки потока, и снижает дрейф нуля даже при небольших значениях расхода
Область применения
| | Заказные данные |
SITRANS FUS1010 (Cтандартный) FUS1010 пригодны для широкого спектра приложений с жидкостями, включая следующие:
- ВодоснабжениеСырая водаПитьевая водШламыХимикаты
- Сточные водыНеочищенные сточные водыПромышленные отходыШламыСмесь активного ила и сточной водыХимикаты
- Нагревание, вентиляция и кондиционирование воздухаОхладителиКонденсаторыСистемы горячей и холодной воды
- ЭнергетикаЯдернаяС использованием ископаемыхГидроэнергетика
- Обрабатывающая промышленностьУправление процессомДозированиеИндикация расходаОбъемные и массовые измерения
Дизайн
| | Заказные данные |
SITRANS FUS1010 (Cтандартный) FUS1010 выпускается в трех конфигурациях:
- IP65 (NEMA 4X) enclosure
- Одноканальный
- Двухканальный / двухтрековый
- Четырехканальный (опция)
- Компактный взрывонепроницаемый корпус IP65 (NEMA 7)
- Одноканальный
- Двухканальный / двухтрековый
- Взрывонепроницаемый корпус для настенного монтажа IP66(NEMA 7)
- Одноканальный
- Двухканальный / двухтрековый
- Четырехканальный (опция)
Функции
| | Заказные данные |
SITRANS FUS1010 (Cтандартный) - Дисплейные вычислители расхода IP65 (NEMA 4X) и IP66 (NEMA 7) имеют встроенные клавиатуры с 33 кнопками ибольшие (128 x 240 пикселей) графические дисплеи, видимые с расстояния до 12 м
- Компактный дисплейный вычислитель расхода IP65 (NEMA 7) имеет 2 x 16 буквенно-цифровой ЖК-дисплей
- Выходы тока, напряжения, сигнализация состояния, частоты и RS232 (подробности см. в разделе с характеристиками)
- Опциональные входы тока, напряжения и температуры (подробности см. в разделе с характеристиками)
- Трек Zeromatic автоматически устанавливает ноль
- Работа с двунаправленным потоком
- Регистратор данных с памятью 1 МБайт с хранением места и данных регистратора
- Языковые опции: английский, испанский, немецкий, итальянский и французский
Технические данные
| | Заказные данные |

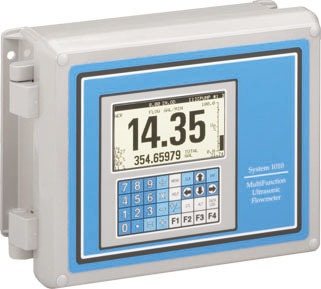

SITRANS FUS1010 (Cтандартный) Дисплейный вычислитель расхода SITRANS FUS1010, IP65 (NEMA 4X)
| Корпус IP65 (NEMA 4X) | |
|---|---|
| Вход |
|
| Диапазон потока | ± 12 м/с, двунаправленный |
| Размер трубы | 6.4 мм ... 9.14 м |
| Опциональные входы Один канал |
|
| Выход |
|
| Выходы Один канал |
|
| Погрешность |
|
| Погрешность | ± 0.5% ... 1.0% от расхода,для скоростей более 0.3 м/с± 0.0015 ... 0.003 м/с,для скоростей менее 0.3 м/с |
| Повторяемость дозирования | ± 0.15% от расхода,для скоростей более 0.3 м/с± 0.0005 м/с,для скоростей менее 0.3 м/с |
| Частота обновления данных | 5 Гц |
| Номинальные рабочие условия |
|
| Степень защиты | IP65 (NEMA 4X) |
| Температура жидкости |
|
| -40 ... +120 °C (-40 ... +250 °F) |
| -40 ... +230 °C (-40 ... +450 °F) |
| Окружающая температура | -18 … +60 °C (0 … +140 °F) |
| Конструкция |
|
| Размеры | См. SITRANS F US Clamp-on„Системная информация и руководство по выбору“ |
| Вес | См. чертежи |
| Питание | 90 ... 240 V AC, 50 ... 60 Гц, 30 VAили 9 ... 36 V DC, 12 Вт |
| Индикация и управление |
|
| Память регистратора данных | 1 МБайт |
| Дисплей | 128 x 240 пиксел, ЖК-дисплей сподсветкой фона |
| Клавиатура | 33 кнопки с тактильной обратнойсвязью |
| Языковые опции | Английский, испанский, немецкий,итальянский, французский |
| Сертификаты и допуски |
|
| Нормирование по FM и CSA | I.S. Class 1, 2, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| Степени по ATEX |
|
| Ex II (1) G [EEx ia] IICEx II 3 (1) G EEx nC [ia] IIC T5 |
| Ex II 1 G EEx ia IIC T5Ex II 2 G EEx m II T5(для использования с расходомером в безопасной зоне) |
| Нормирование по CCOE | EEx (ia) |
| Нормирование по CEPEL |
|
| [BR-Ex ia] IIC T6 (pending on 4 channel)BR-Ex nC [ia] IIC T6 (pending) |
| BR-Ex ia IIC T6 IP65 |
| Нормирование по ГОСТ |
|
| [Exia]IIC |
| [Exia]IICT5 |

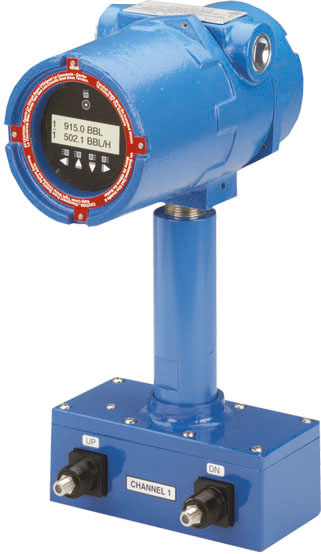

SITRANS FUS1010, Компактный взрывонепроницаемый IP65 (NEMA 7)
| Корпус IP65 (NEMA 7) | |
|---|---|
| Вход |
|
| Диапазон потока | ± 12 м/с, двунаправленный |
| Размер трубы | 6.4 мм ... 9.14 м |
| Опциональные входыОдин канал |
|
| Выход |
|
| Выходы Один канал |
|
| Погрешность |
|
| Калибрумая погрешность | 0.1% (метод проверки API) |
| Внутренняя погрешность | ± 0.5% ... 1.0% от расхода,для скоростей более 0.3 м/с± 0.0015 ... 0.003 м/с,для скоростей менее 0.3 м/с |
| Повторяемость дозирования | ± 0.15% от расхода,для скоростей более 0.3 м/с± 0.0005 м/с,для скоростей менее 0.3 м/с |
| Частота обновления данных | 5 Гц |
| Номинальные рабочие условия |
|
| Степень защиты | IP65 (NEMA 7) |
| Температура жидкости |
|
| -40 ... +120 °C (-40 ... +250 °F) |
| -40 ... 230 °C (-40 ... +450 °F) |
| Окружающая температура | -18 … +60 °C (0 … +140 °F) |
| Конструкция |
|
| Размеры | См. SITRANS F US Clamp-on„Системная информация и руководство по выбору“ |
| Вес | См. чертежи |
| Питание | 90 ... 240 V AC, 50 ... 60 Гц, 15 VAили 9 ... 36 V DC, 10 Вт |
| Индикация и управление |
|
| Память регистратора данных | 1 МБайт |
| Дисплей | 2 x 16 буквенно-цифровой ЖК - дисплей |
| Клавиатура | 5 магнитных переключателей на датчиках Холла |
| Языковые опции | Английский, испанский, немецкий,итальянский, французский |
| Сертификаты и допуски |
|
| Нормирование по FM и CSA | Ex Class 1, Div 1D-I Class 2, Div 1I.S. Class 1, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| Нормирование по ATEX |
|
| Ex II 2 (1) G EEx d [ia] IIC T5 |
| Ex II 1 G EEx ia IIC T5 |
| Нормирование по CCOE | EEx d |
| Нормирование CEPE |
|
| BR-Ex d [ia] IIC T6 |
|

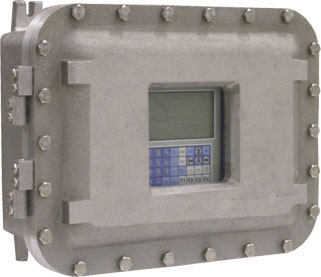

SITRANS FUS1010, взрывозащищенный корпус для настенного монтажа IP66 (NEMA 7)
| Корпус IP66 (NEMA 7) | |
|---|---|
| Вход |
|
| Диапазон потока | ± 12 м/с, двунаправленный |
| Размер трубы | 6.4 мм ... 9.14 м |
| Опциональные входы Один канал |
|
| Выход |
|
| ВыходыОдин канал |
|
| Погрешность |
|
| Погрешность | ± 0.5% ... 1.0% от расхода,для скоростей более 0.3 м/с± 0.0015 ... 0.003 м/с,для скоростей менее 0.3 м/с |
| Повторяемость дозирования | ± 0.15% от расхода,для скоростей более 0.3 м/с± 0.0005 м/с,для скоростей менее 0.3 м/с |
| Частота обновления данных | 5 Гц |
| Номинальные рабочие условия |
|
| Степень защиты | IP66 (NEMA 7) |
| Температура жидкости |
|
| -40 ... +120 °C (-40 ... +250 °F) |
| -40 ... 230 °C (-40 ... 450 °F) |
| Окружающая температура | -18 … +60 °C (0 … 140 °F) |
| Конструкция |
|
| Размеры | См. SITRANS F US Clamp-on„Системная информация и руководство по выбору“ |
| Вес | См. чертежи |
| Питание | 90 ... 240 V AC, 50 ... 60 Гц, 30 VAили 9 ... 36 V DC, 12 Вт |
| Индикация и управление |
|
| Память регистратора данных | 1 МБайт |
| Дисплей | 128 x 240 пиксел, ЖК-дисплей с подсветкой фона |
| Клавиатура | 33 кнопки с тактильной обратнойсвязью |
| Языковые опции | Английский, испанский, немецкий, итальянский, французский |
| Сертификаты и допуски |
|
| Нормирование по FM и CSA | Ex Class 1, Div 1D-I Class 2, Div 1I.S. Class 1, Div 1N-I Class 1, Div 2S Class 2, Div 2 (только FM) |
| Нормирование по ATEX |
|
| Ex II (1) G [EEx ia] IICEx II 3 (1) G EEx nC [ia] IIC T5Ex II 2 (1) G EEx d [ia IIC] IIB T5Ex II 2 (1) G EEx d [ia IIC] IIB + H2 T5 |
| Ex II 1 G EEx ia IIC T5 |
| Нормирование по CEPEL |
|
| [BR-Ex ia] IIC T6 (pending)BR-Ex nC [ia] IIC T6 (pending)BR-Ex d [ia] IIC T6 (pending) |
| BR-Ex ia IIC T6 IP65 |
Таблицы выбора преобразователя
| Универсальные преобразователи для любого материала трубы | |||||
|---|---|---|---|---|---|
| Код размера | Заказной код | Диапазон внешн. диаметров (мм) | Диапазон внешн. диаметров (дюймы) | ||
| мин. | макс. | мин. | макс. | ||
| A2 | B | 12.7 | 50.8 | 0.5 | 2 |
| B3 | C | 19 | 127 | 0.75 | 5 |
| C3 | D | 51 | 305 | 2 | 12 |
| D3 | E | 203 | 610 | 8 | 24 |
| E2 | F | 254 | 6096 | 10 | 240 |
| Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10 | |||||
|---|---|---|---|---|---|
| Преобразователь | Заказной код | Стенка трубы (мм) | Стенка трубы (дюймы) | ||
| Код размера | мин. | макс. | мин. | макс. | |
| A1H | G | 0.635 | 1.016 | 0.025 | 0.04 |
| A2H | H | 1.016 | 1.524 | 0.04 | 0.06 |
| A3H | J | 1.524 | 2.032 | 0.06 | 0.08 |
| B1H | K | 2.032 | 3.048 | 0.08 | 0.12 |
| B2H | L | 3.048 | 4.064 | 0.12 | 0.16 |
| C1H | M | 4.064 | 5.842 | 0.16 | 0.23 |
| C2H | N | 5.842 | 8.128 | 0.23 | 0.32 |
| D1H | P | 8.128 | 11.176 | 0.32 | 0.44 |
| D2H | Q | 11.176 | 15.748 | 0.44 | 0.62 |
| D4H | R | 15.748 | 31.75 | 0.62 | 1.25 |
Таблица выбора кабеля преобразователя
| Коды кабеля преобразователя по длинам и типам | ||||
|---|---|---|---|---|
| Длина кабеля, м | Стандартный(оболочка изПВХ)-40…+80 °C | Погружаемый(оболочка изполиэтилена)-40…+80 ° C | Заполненный(тефлоноваяоболочка)-40…+200 °C | Брониро-ванный-40…+80 °C |
| Заказной код | ||||
| 6 (20) | K01 | K11 | K21 | K31 |
| 15 (50) | K02 | K12 | K22 | K32 |
| 30 (100) | K03 | K13 | K23 | K33 |
| 46 (150) | K04 | K14 | K24 | K34 |
| 61 (200) | K05 | K15 | K25 | K35 |
| 91 (300) | K06 | K16 | K26 | K36 |
Таблица выбора кабеля термосопротивления
| Коды кабеля термосопротивления по длинам и типам | ||
|---|---|---|
| Длина кабеля, м | Стандартный (завернутв тефлон)-40 ... +200 °C
| Погружаемый(пресованная оболочка)-40 ... +200 °C
|
| Заказной код | ||
| 6 (20) | R01 | R11 |
| 15 (50) | R02 | R12 |
| 30 (100) | R03 | R13 |
| 46 (150) | R04 | R14 |
| 61 (200) | R05 | R15 |
| 91 (300) | R06 | R16 |
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ME3530-.....-.... | 838 | Накладной у.з. расходомер SITRANS FUS1010 STANDARD , IP65 (NEMA 4X) | 3069.76 |
| 7ME3531-.....-.... | 838 | Накладной у.з. расходомер SITRANS FUS1010 STANDARD, IP65 (NEMA 7), COMPACT | 3685.62 |
| 7ME3533-.....-.... | 838 | Накладной у.з. расходомер SITRANS FUS1010 STANDARD , IP66 (NEMA 7), стеновой монтаж с дисплейным окном | 5062.56 |
