Диапазон измерения

0 до 3300 pF

Предел измерения

Мин 3,3 pF

Подача сигнала тока измерения

NAMUR NE 43

Выход

Токовая петля

3.6 до 22 мА/ 22 до 3.6 мА (двухпроводная токовая петля)

Точность

Стабильность температуры

0.15 pF (0 pF) или < 0.25% e обычно менее 0,1% от мгновенного измеренного значения, которое выше полного температурного диапазона

Нелинейность и повторяемость

менее 0,1% от диапазона и мгновенного значения соответственно

Погрешность измерения

Девиация <0,1% от измеренного занчения

Рабочие условия

Диапазон измерения давления

 Стандартный

Вакуум до 200 Бар (2920 psi)

 Как опция

Вакуум до 525 Бар (7665psi)

Условия окружающей среды

 Температура окружающей среды (преобразователь сигналов)

- Без температурного изолятора

-40 до +85 °C (-40 to +185 °F) ATEX Ex protection: -40 до +70 °C (-40 до +158 °F) для T6, -40 до +85 °C (-40 до +185 °F) для T5 до T1

- С температурной изоляцией

В зависимости от температурного диапазона пробы

 Температура процесса (проба)

- Стандартная

-200 до +200 °C (-328 до +392 °F)

- С температурным изолятором

-200 до +400 °C (-328 до +752 °F)

 Требования к категории помещения

II

 Степень загрязнения окружающей среды

4

 Класс защиты

IP 65 / Тип 4X / NEMA 4X

Требования к установке

 Установка

Внутриснаружи помещения

 Высота

2000 м макс.

Конструкция Конструкция

Материал

 Материал сварных частей

- Стандартный

AISA 316 L

- Опция

C22.8 N, Monel 400, Hastelloy C22, Duplex

 Изоляция зонда

PFA, enamel эмалированный

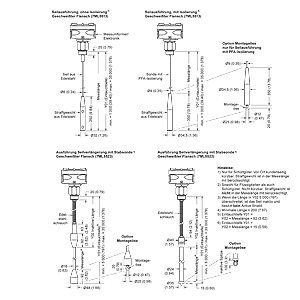

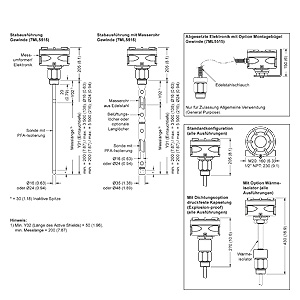

Диаметр пробы

 Конструкция жилы кабеля

16 мм (0.63") или 24 мм (0.95")

 Конструкция кабеля

9 мм (0.35")

Длина пробы

 Конструкция жилы кабеля

Макс. 3.5 м (138“), (16 мм стержень) Макс. 5.5 м (216“), (24 мм стержень)

 Конструкция кабеля

Макс. 35 м (1378“)

Тип подсоединения к процессу пробы

 Резьбовое подсоединение

NPT, BSP, JIS

 Подсоединение к процессу при помощи плоских фланцев

ANSI, DIN

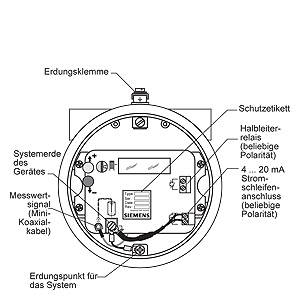

Питание

Макс. DC 33 V (DC 30 V , взрывозащищенная работа мин. DC 12 V @ 3.6 мА, мин. DC 9.5 V @ 22 мА

Характеристики

Безопасность

Вход пробы ESD защищен до 55 КВт Входывыходы гальванически изолированы Полярно независимая токовая петля Полностью гермтичный Интегрированный барьер безопасности

 Диагности сбоев когда

Первичная переменная (PV) за пределами измерения, системная ошибка в измерении цепи, девиация между AD DF конвертером, проверить сумму, проверить самодиагностику

 Функции вращающегося переключателя

Позиции от 0 до 9 , от A до F

 Коммуникации

В соответствии с HART Communication Foundation (HCF)

Сертификаты и разрешения

CE (complies with E.C.C. требования по EN 55011 и EN 61326) CENELEC: EEx ia IIC T6-T4, EEx ia IIB T6-T4 (intrinsically-safe), EEx d [ia] IIC T6-T4 (explosion-proof), Ex nC IIC T4 (Non-Sparking Proof) FM/CSA: Class I, II и III, Div. 1 Groups A, B, C и D (intrinsically-safe), Class I, Div. 2, Class II, Div. 2, Class III, Div. 1 and 2 (hazardous locations) FM: Class I, II and III, Div. 1 Groups A, B, C and D (explosion-proof) ATEX: II1GD EEx ia IIC T6..T4; II 1/2 GD EExd [ia] IIC T6..T1; II3G 2D EEx nC IIC T6..T4 Lloyd’s Register of Shipping, Categories ENV1, ENV2, ENV3, и ENV5 3A Sanitary PED 97 / 23 / CE

Типы подключения к процессу

резьбовой или приварной фланец

цельный фланец

резьбовой или приварной фланец

S серии

Резьба

Имеется

–

Имеется

–

Фланец

Имеется

Имеется

Имеется

–

Гигиенические зажимы

–

–

–

Имеется

Гигиеническая резьба

–

–

–

Имеется

Подключение к процессу - материалы

Нерж. сталь AISI 316L

Имеется

Имеется

Имеется

Имеется

Углеродистая сталь C22.8N

–

–

–

–

Компонентная сталь

–

–

–

–

Hastelloy1) B2 или C22

Имеется

Имеется

–

–

Monel 400

  -

–

–

–

Изоляция зондов

PFA

Имеется

Имеется

Имеется

Имеется

Enamel

Имеется

–

–

–

Параметры длины и процесса 4)

Макс. длина стержня (мм/дюймов)

Y01: 5500/216,

от 250мм

Y02: от 50 мм

Y01: 5500/216,

от 250 мм

Y02: от 50 мм

–

Y01: 5500/216,

от 250 мм

Y02: от 50 мм

Макс. длина кабеля (мм/дюймов)

Y01: 35000/1378,

от 250 мм

Y02: от 50 мм

Y01: 35000/1378,

от 250 мм

Y02: от 50 мм

Y01: 35000/1378,

от 250 мм

Y02: от 50 мм

–

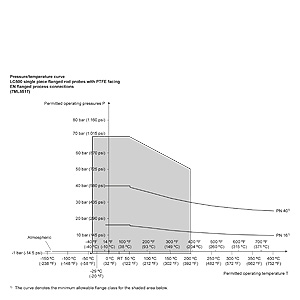

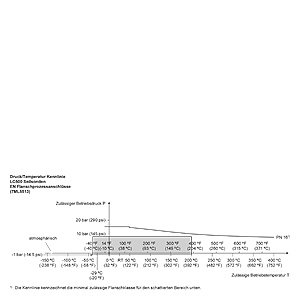

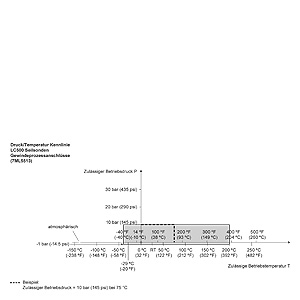

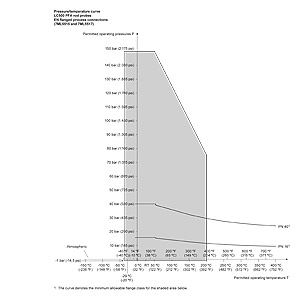

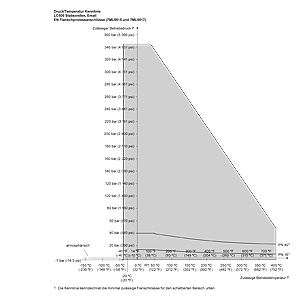

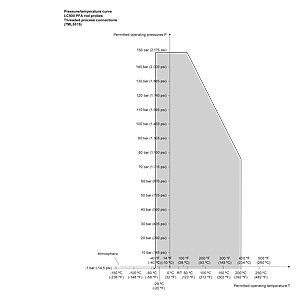

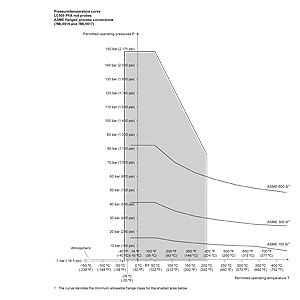

Макс. давление (бар/psi)

200/2900

150/2175

5/73

10/145

Макс. температура (C/°F)

200/392

200/392

100/212

200/392
