Принцип измерений

Радарное измерение уровня

Частота

5.8 ГГц (U.S.A. 6.3 ГГц)

Вход

Диапазон измерений

0.4 до 20 м (1.3 до 65 ft)

Выход

Выходной сигнал

 Аналоговый выход

Оптически изолированный, 4 до 20 мА

- Нагрузка

Макс. 450 

- Погрешность

0.02 мА

 Передача данных

Dolphin/RS-485 соединение

Погрешность

 Ошибка измерений при температуре 20°C

± 15 мм от 0.4 до 10 м ± 0.15% от 10 до 20 м

- Температурный дрейф

< ± 0.25% от диапазона, -40 до +60 °C (-40 до +392 °F)

- Повторяемость

± 2 мм, до 3 м ± 3 мм, от 3 м до 5 м ± 5 мм, от 5 м до 10 м ± 10 мм, от 10 м до 20 м

- Защита от сбоев

Программируемый сигнал мА на верхний, нижний или удержание (LOE)

Установленные условия работы

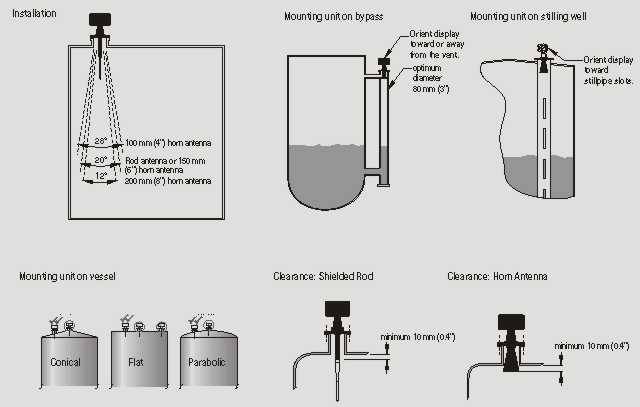

Условия монтажа

 Место нахождения

В помещении/ вне помещения

 Высота

макс. 2000 м

Окружающие условия (корпус)

 Окружающая температура

-40 до +60 °C (-40 до +140 °F)

 Класс защиты

Тип 4X/NEMA 4X, Тип 6/ NEMA 6, IP 67

 Класс монтажа

II

 Класс загрязнения

4

Характеристики жидкости

 Диэлектрическая проницаемоть r

r > 3 (по запросу r < 3)

 Temperature

-40 до +200 °C (-40 до +392 °F)

 Давление (vessel)

Зависит от присоединения к процессу и температуры

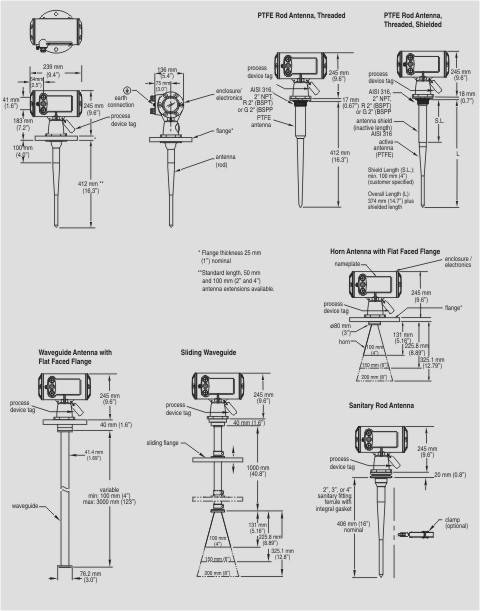

Конструкция

 Корпус

- Материал

Аллюминий, c покрытием или нержавеющая сталь

- Кабельные вводы

2 x ½" NPT или M20 x 1.5

 Вес

6.5 кг (14.3 lbs) c 2"/150 psi фланец; вес может меняться в зависимости от типа фланцев и уровня давления

 Диэлектрическая антена

- Материал

Teflon (PTFE)

- Размер

Длина 41 см (16.3") включая встроенное уплотнение (доступны другие типы антен)

Присоединение к процессу

 Фланец

Плоские фланцы: 316 нержавеющая стальl, 50, 80, 100 мм (2, 3, 4"), расположение отверстий в соответсвии с ANSI, DIN, и JIS

 Другие присоединения

Доступны

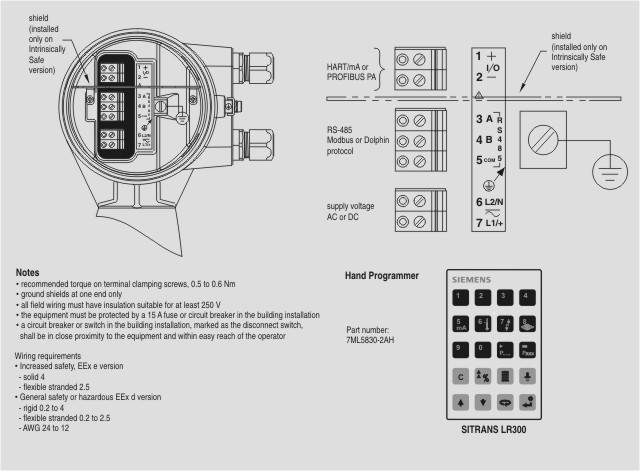

Блок питания

 Универсальный блок питания

AC 24 до 230 В ± 15% , 40 до 70 Hz, 28 VA (11 W) DC 24 до 230 V ± 15%, 9 W

Сертификаьы и разрешения

 Безопасность

CSANRTL/C, CE, FM

 Радио

Europe, Industry Canada, FCC

 Безопасность

 ATEX II 1/2G EEx de IIC T6  CSA Class I, Div 1, Groups A, B, C, D, E, F, G

 Гигиена

3A Sanitary

 Ручной программатор

Инфракрасный программатор, Dolphin/RS-485-link

 Программатор

Modbus, HART или опциональноl PROFIBUS-PA; upgradable Flash via RS-485

 Разрешения

I.S. model with EEx ia IIC T4, SIRA certificate Ex002030

 Дисплей (локальный)

Буквенно-цифровой и графический ЖК
