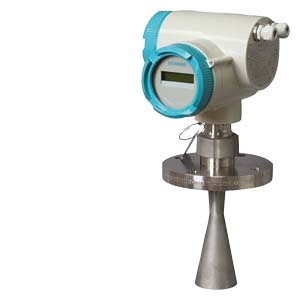

SITRANS LR 400 SITRANS LR 400 является радарным уровнемером для больших уровней с технологией FMCW. Он подходит для измерения уровня как жидких сред, так и для сыпучих материалов, для измерения последних поставляется вариант со встроенным направляющим устройством Easy Aimer.
Особенности
| | Аксессуары |
SITRANS LR 400 - Простой монтаж и ввод в эксплуатацию, низкие затраты на обслуживание
- Самокалибровка благодаря встроенному референц-источнику
- Встроенная диагностика
- Автоматическое подавление ложного эха
- Частота 24 ГГц и высокое соотношение сигнал/шум
- Поддержка HART® или PROFIBUS PA
- Настройка через инфракрасный пульт, программу SIMATIC PDM (с HART-модемом) или ручной коммуникатор HART
Область применения
| | Аксессуары |
SITRANS LR 400 Радарный уровнемер SITRANS LR 400 работает по методу FMCW (Frequency Modulated Continuous Wave) с частотой 24 GHz. Он демонстрирует отличные результаты при измерении жидкостей и сыпучих веществ в танках для хранения. Даже при тяжелых условиях эксплуатации, в случае сыпучих веществ с высокими температурами и сильным образованием пыли, как, к примеру, в цементной промышленности, SITRANS LR 400 показывает надежные результаты измерения. Прибор поставляется в стандартной или взрывозащищенной версии.
Отличительными признаками SITRANS LR 400 является прочный корпус, а также фланцевые и рупорные компоненты. Атмосферные и температурные условия в резервуаре практически не влияют на надежность измерения.
Оптические элементы управления, активизируемые контактным способом, обеспечивают легкое программирование на месте. SIMATIC PDM упрощает дистанционное программирование.
Отличное качество отражения сигнала, независимое от диэлектрической проницаемости материала, достигается у SITRANS LR 400 среди прочего благодаря частоте в 24 GHz и хорошему соотношению сигнал-шум. Благодаря улучшенной обработке сигнала обеспечивается надежность даже при измерениях в тяжелых условиях с сыпучими веществами.
Конфигурация
| | Аксессуары |
SITRANS LR 400

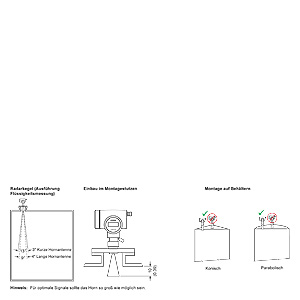

Установка SITRANS LR 400
Технические данные
| | Аксессуары |
SITRANS LR 400 | Радарный уровнемер SITRANS LR 400 | |
|---|---|
| Принцип работы |
|
| Приницп измерения | Радарное измерение уровня |
| Выход |
|
| Аналоговый выход (HART) |
|
| Диапазон сигнала | оптическая изоляция 4 до 20 мА |
| Нагрузка | Макс. 600 |
| Коммуникация | HART, как опция PROFIBUS |
| Цифровой выход | реле, функция размыкания- замыкания, макс. DC 50 V, макс. 200 мА, коммутационная способность 5 W |
| PROFIBUS PA протокол | Слой 1 и 2, Class A, профиль 3.0 |
| Точность измерения |
|
| Частота | 24 ГГц FMCW |
| Погрешность измерения при 25°C | 15 мм от 0.26 до 2 м 5 мм от 2 до10 м 15 мм от 10 до 45 м |
| - повторяемость | 1 мм |
| - режим Fail-safe | программируемая mA функция: макс., мин. или удерживание при потере отражения (LOE) |
| Условия использования |
|
| Внешняя температура корпуса | -40 до +65 °C (-40 до +149 °F) |
| Класс защиты | IP 67/Тип 4X/NEMA 4X, Тип 6/NEMA 6 |
| Монтаж | Внутри/снаружи |
| Высота | Макс. 2000 м |
| Инсталляционная категория | II |
| Степень загрязнения | 4 |
| Процесс |
|
| Температура процесса |
|
| Стандарт | -40 до +200 °C (-40 до +392 °F) |
| С температурным расширением | -40 до +250 °C (-40 до +482 °F) |
| Давление (резервуар) | до 40 bar |
| Конструктивные особенности |
|
| Вес | около 12,2 кг (26,8 lbs) для фланца 3 дюйма 150 psi |
| Материал |
|
| Корпус | Алюминевое литье под давлением |
| Ввод кабеля | M20 или ½" NPT (QTY 2) |
| Подсоединеня к процессу |
|
| Плоский фланец | нерж.сталь 316 (1.4401), 80, 100 нерж.сталь 316 (1.4401), 80, 100, 150 мм (соответствует размерам DIN и JIS) , |
| Фланец с выпуклой поверхностью | Нерж.сталь 316 (1.4401), 3", 4", 6" (соответствует размерам ANSI) |
| Индикация |
|
| Управление | Оптические элементы управления, активизируются касанием, для программирования на приборе |
| Индикация (на приборе) | Бквенно-цифровая ЖКИ для считывания измеряемых величин и ввода |
| Питание | AC 120 до 230 V ±15% (50/60 Hz), 6 W (12 VA) или DC 24 V +25/-20%, 6 W (опция) |
| Сертификаты и допуски |
|
| Безопасность | CSANRTL/C, CE, FM |
| Радио | Europe (R&TTE), Industry Canada, FCC |
| Взрывозащита | ATEX II 1/2G EEx dem [ia] IIC T6 ATEX II 1/2G EEx dem IIC T6 ATEX II 1/2D IP 65 готовится: FM Class I, Div. 1, группы B, C, D Class II, Div. 1, группы E, F, G |
Характеристика
| | Аксессуары |
SITRANS LR 400

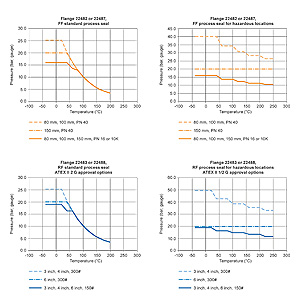

SITRANS LR 400 (жидкость) Кривые снижения рабочих параметров давления/температура
Чертеж
| | Аксессуары |
SITRANS LR 400

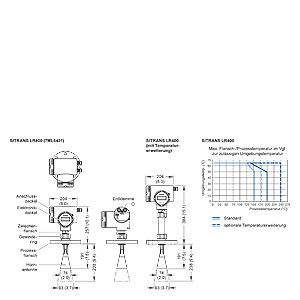

Размеры SITRANS LR 400
Схема подключения
| | Аксессуары |
SITRANS LR 400

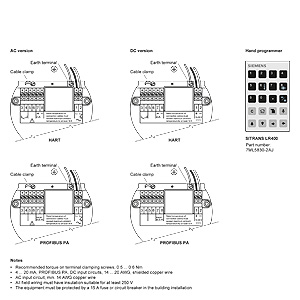

Соединения SITRANS LR 400
Заказные данные
| | Аксессуары |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5421-.....-.... | 852 | SITRANS LR 400 ИСПОЛНЕНИЕ ДЛЯ ЖИДКОСТЕЙ, 4-Х ПРОВОДНЫЙ, 24 GHZ FMCW РАДАРНЫЙ УРОВНЕМЕР, ДИАПАЗОН ИЗМЕРЕНИЯ ДО 50 M, ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАМОВ В СЛОЖНЫХ УСЛОВИЯХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОДУКТОВ С НИЗКИМ К-ОМ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ | 3747.10 |
Аксессуары
| | Аксессуары |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF4997-1DA | 807 | HART-модем с интерфейсом RS232 для подключения преобразователей к компьютеру. | 414.46 |
| 7MF4997-1DB | 807 | HART-модем с интерфейсом USB для подключения преобразователей к компьютеру. | 534.24 |
| 7ML1830-1KD | 852 | 50MM ЗАЩИТНАЯ КРЫШКА ДЛЯ РУПОРНОЙ АНТЕННЫ, PTFE, ДЛЯ SITRANS LR400 | 68.90 |
| 7ML1830-1KE | 852 | 75MM ЗАЩИТНАЯ КРЫШКА ДЛЯ РУПОРНОЙ АНТЕННЫ, PTFE, ДЛЯ SITRANS LR400 | 79.50 |
| 7ML1830-1KF | 852 | 100MM ЗАЩИТНАЯ КРЫШКА ДЛЯ РУПОРНОЙ АНТЕННЫ, PTFE, ДЛЯ SITRANS LR400 | 139.92 |
| 7ML1930-1AH | 852 | ЗАЩИТНАЯ КРЫШКА ДЛЯ ДЛИНОЙ РУПОРНОЙ АНТЕННЫ, PTFE, ДЛЯ SITRANS LR400 | 154.76 |
| 7ML1930-1AJ | 852 | ЗАЩИТНАЯ КРЫШКА ДЛЯ КОРОТКОЙ РУПОРНОЙ АНТЕННЫ, PTFE, ДЛЯ SITRANS LR400 | 154.76 |
| 7ML1930-1AP | 852 | КАБЕЛЬНЫЙ ВВОД М20 Х 1,5, МЕТАЛЛ | 32.86 |
| 7ML1930-1AQ | 852 | один металлический кабель, диапазон температур (-40C…+80'C), с подключением PROFIBUS PA | 32.86 |
| 7ML1998-5FH06 | 8ZM | инструкция по эксплуатации для SITRANS LR 400, английский | 28.62 |
| 7ML1998-5FH16 | 8ZM | MANUAL FOR SITRANS LR400 IN FRENCH | 28.62 |
| 7ML1998-5FH36 | 8ZM | INSTRUCTION MANUAL FOR SITRANS LR 400 GERMAN | 28.62 |
| 7ML1998-5JC02 | 8ZM | инструкция по эксплуатации для SITRANS LR 400, твердые вещества | 28.62 |
| 7ML1998-5JC11 | 8ZM | инструкция по эксплуатации,, SITRANS LR 400, твердые материалы, французский | 28.62 |
| 7ML1998-5JC21 | 8ZM | инструкция по эксплуатации, SITRANS LR 400, твердые материалы, испанский | 28.62 |
| 7ML1998-5JC31 | 8ZM | инструкция по эксплуатации для SITRANS LR 400, твердые вещества, немецкий | 28.62 |
| 7ML5830-2AJ | 851 | ПОРТАТИВНЫЙ ПРОГРАММАТОР, ИСКРОЗАЩИЩЕННЫЙ, IS CSA/FM/ATEX, PROFIBUS ВЕРСИЯ | 148.40 |
| PBD:22475K1A | 8ZM | KIT,HORN ANTENNA,SHORT, SITRANS LR,SST | 245.92 |
| PBD:22475K2A | 8ZM | KIT,HORN ANTENNA, LONG, FOR SITRANS LR,STAINLESS STEEL | 257.58 |
| PBD:22475K3A | 8ZM | KIT,HORN ANTENNA,SHORT,LR400, PURG | 301.04 |
| PBD:22475K4A | 8ZM | KIT,HORN ANT,LONG,PURGE, GP APPROVAL ONLY | 322.24 |
| PBD:51035410 | 8ZM | KIT,DISPLAY,SITRANS LR 400, B&B | 193.98 |
| PBD:51035473 | 8ZM | KIT,LR400,HORN EXTENSION, PTFE FILLED, 200MM,GP,FKM SEAL | 1075.90 |
| PBD:51035474 | 8ZM | KIT,LR400,HORN EXTENSION, PTFE FILLED, 100MM,GP | 917.96 |
| PBD:51035810 | 8ZM | KIT,EASY AIMER WITH PURGING AND 4 UNIVERSAL FLANGE,NP | 1026.08 |
| PBD:51035811 | 8ZM | KIT,EASY AIMER WITH PURGING AND 6 UNIVERSAL FLANGE,NP | 1058.94 |
| PBD:51035812 | 8ZM | KIT,EASY AIMER WITH PURGING AND 8 UNIVERSAL FLANGE,NP | 1170.24 |
| PBD:51035813 | 8ZM | KIT,UNIVERSAL FLANGE 3/80MM, NO PRESSURE | 162.18 |
| PBD:51035814 | 8ZM | KIT,UNIVERSAL FLANGE 4/100MM,NO PRESSURE | 212.00 |
| PBD:51035815 | 8ZM | KIT,UNIVERSAL FLANGE 6/150MM, NO PRESSURE | 334.96 |
| PBD:51035816 | 8ZM | KIT,UNIVERSAL FLANGE 8/200MM, NO PRESSURE | 557.56 |
| PBD:51035867 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH AC POWER, M20, HART,GP,CE CSA | 3214.98 |
| PBD:51035871 | 8ZM | SITRANS LR400 SITRANS LR 400 ALUMINUM ENCLOSURE WITH AC POWER, M20, PROFIBUS,GP,CE AND CSA | 3470.44 |
| PBD:51035872 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH AC POWER, M20, HART,ATEX | 3491.64 |
| PBD:51035873 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH AC POWER, M20, PROFIBUS, ATEX | 3491.64 |
| PBD:51036110 | 8ZM | KIT,EASY AIMER WITH PURGING BALL, NO FLANGE | 835.28 |
| PBD:51036180 | 8ZM | KIT,HORN EXT,PTFE,EMT, 200MM,HAZ,FKM,SEAL | 1528.52 |
| PBD:51036483 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH DC POWER, M20, HART,GP,CE CSA | 3393.06 |
| PBD:51036484 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH DC POWER, M20, PROFIBUS,GP,CE CSA | 3572.20 |
| PBD:51036485 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH DC POWER, M20, HART, ATEX | 3670.78 |
| PBD:51036486 | 8ZM | SITRANS LR 400 ALUMINUM ENCLOSURE WITH DC POWER, M20, PROFIBUS,ATEX | 3927.30 |
| PBD:51110KC2 | 8ZM | KIT,HORN ANTENNA,2/50,SOLID | 218.36 |
| PBD:51110KC3 | 8ZM | KIT,HORN ANTENNA,3/80,SOLID | 245.92 |
| PBD:51110KC4 | 8ZM | KIT,HORN ANTENNA,4/100,SOLID | 301.04 |
