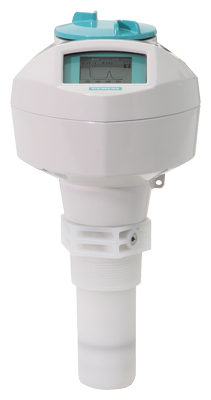

Технические характеристики

Принцип измерения

Измерение уровня с использованием радиолокационного метода

Частота

K - диапазон (25.0 ГГц)

Минимальный диапазон измерения

50 мм (2") от края излучателя

Максимальный диапазон измерения

10 м

Выход

• протокол HART

Версия 5.1

• Аналоговый выход

4 .. 20 мA

• Погрешность

± 0.02 мA

• Отказоустойчивость

• Программно настраивается на высокий уровень, низкий уровень или удерживание при потере отражений (loss of echo)
• Настраивается программно (NE 43)

• PROFIBUS PA

Profile 3.1

• Функциональные блоки

2 аналоговых входа (AI)

• FOUNDATION Fieldbus

H1

• Функциональность

Базовый или LAS

• Версия

ITK 5.2.0

• Функциональные блоки

2 Аналоговых входа (AI)

Производительность (в соответствии с нормальными условиями, IEC60770-1)

• Максимальная погрешность измерений

• > 500 мм от точки отсчета сенсора: 5 мм (0.2")
• < 500 мм от точки отсчета сенсора: 25 мм (1")

• Влияние температуры окружающей среды

<0.003 %/K

Номинальные условия эксплуатации

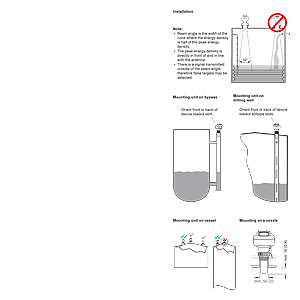

Условия в месте установки

• Размещение

В помещении / вне помещения

Условия окружающей среды (корпус)

• Температура окружающей среды

-40 .. +80 °C

• Категория установки

I

• Степень загрязнения

4

Параметры вещества

• Диэлектрическая постоянная εr

≥ 3 (1.6 в успокоительной трубке)

• Рабочая температура

-40 .. +80 °C на технологическом соединении

• Рабочее давление

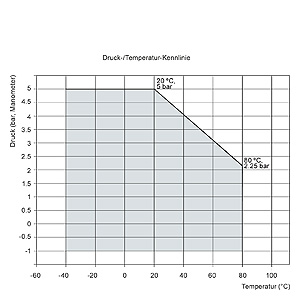

До 5 бар изб.давления в зависимости от температуры. См. график Давление/Температура для получения дополнительной информации

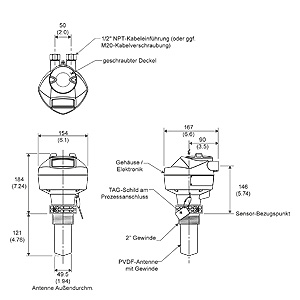

Конструкция

• Корпус

• Материал

Алюминий, полиэфирное порошковое покрытие

• Кабельный ввод

2 x M20x1.5 or 2 x ½" NPT

• Степень защиты

Type 4X/NEMA 4X, Type 6/NEMA 6, IP67, IP68

• Вес

около 3.3 кг

• Дисплей (локальный)

Локальный графический интерфейс пользователя, включая "Мастера быстрого запуска" и отображающиеся на дисплее профили эхо.

• Антенна

• Материал

PVDF (поливинилиденфторид)

• Габариты ( номинальные размеры рупора)

2" (48 мм)

Технологические соединения

• Технологические соединения

2" NPT [(Taper), ASME B1.20.1]2" [(BSPT), EN 10226]2" [(BSPP), EN ISO 228-1]

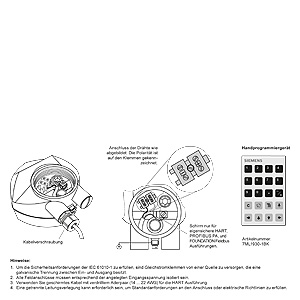

Электропитание

4 .. 20 мA/HART

Номинал: 24 V DC (макс. 30 V DC)макс. нагрузка 550 Ω

PROFIBUS PA

• 15 мA
• согласно IEC 61158-2

FOUNDATION Fieldbus

• 20.0 мA
• согласно IEC 61158-2

Сертификационная и утвердительная документация

• Общие

CSAUS/C, CE, FM, NE 21, C-TICK, KC

• Радиочастоты

FCC, Industry Canada и европейские стандарты ETSI EN 302-372, C-TICK

• Зоны с повышенной опасностью

• Искробезопасность (Европа)

ATEX II 1G EEx ia IIC T4ATEX II 1D EEx tD A20 IP67 T90°C

• Искробезопасность (Китай)

NEPSI Ex ia IIC T4/DIP A20 TA T90°C IP67

• Не дающий искру/ с ограниченной энергией (Европа)

ATEX II 3G EEx nA/nL IIC T4 Gc

• Не дающий искру/ с ограниченной энергией (Китай)

NEPSI Ex nA/nL IIC T4

• Искробезопасность (Канада/США)

CSA/FM Класс I, Сек. 1, Группы A, B, C, D; Класс II, Сек. 1, Группы E, F, G; Класс III T4

• Негорючесть (Канада/США)

CSA/FM Класс I, Сек. 2, Группы A, B, C, D T5

• Искробезопасность ( международные стандарты)

IECEx Ex ia IIC T4, Ex tD A20 IP67 T90°C

• Искробезопасность (Бразилия)

INMETRO Br-Ex ia IIC T4

• Огнестойкость (международные /европейские стандарты)

IECEx/ATEX II 1/2 GD, 1D, 2D,Ex dmbia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C

• Взрывозащита (Бразилия)

IECEx/ATEX II 1/2 GD, 1D, 2D,Ex embia IIC T4 Ga/Gb, Ex tDA20 IP67 T90°C

• Повышенная безопасность (международные/европейские стандарты)

IECEx/ATEX II 1/2 GD, 1D, 2D,Ex embia IIC T4 Ga/Gb, Ex tD A20 IP67 T90°C

• Повышенная безопасность (Бразилия)

INMETRO Br-Ex embia IIC T4

• Взрывобезопасность (Канада/США)

CSA/FM Класс I, Сек. 1, Группы A, B, C, D; Класс II, Сек. 1, ГруппыE, F, G; Class III T4

• Повышенная безопасность/juztcnjqrjcnm (Китай)

Ex dmbia IIC T4/ Ex embia IIC T4/ DIP A20 TA, T90°C IP67

• Морские

• Регистр Ллойда
• Сертификат ABS Type Approval
• Bureau Veritas

Функциональная безопасность

SIL-2 подходит в соответствии с IEC 61508/61511

Программирование

• Искробезопасный портативный программатор Siemens

Инфракрасный приёмник

• Разрешения для портативного компьютера

Искробезопасная модельl:ATEX II 1 GD Ex ia IIC T4 GaEx ia D 20 T135°C Ta = -20 to+50 °CCSA/FM Класс I, II, III, Сек. 1.,Группы A, B, C, D, E, F, G, T6Ta = +50 °CIECEx SIR 09.0073

• Портативный коммуникатор

Коммуникатор HART 375/475

• ПК

• SIMATIC PDM
• Emerson AMS
• SITRANS DTM (для подключения к инструментам FDT, например PACTware или Fieldcare)

• Дисплей (локальный)

Локальный графический интерфейс пользователя предоставляет возможность автоматического конфигурирования при помощи "Мастера быстрого запуска", так же на дисплее отображаются профили эхо.
